МЧ-100 (МРЧ-100)
-
Конструктивные особенности
-

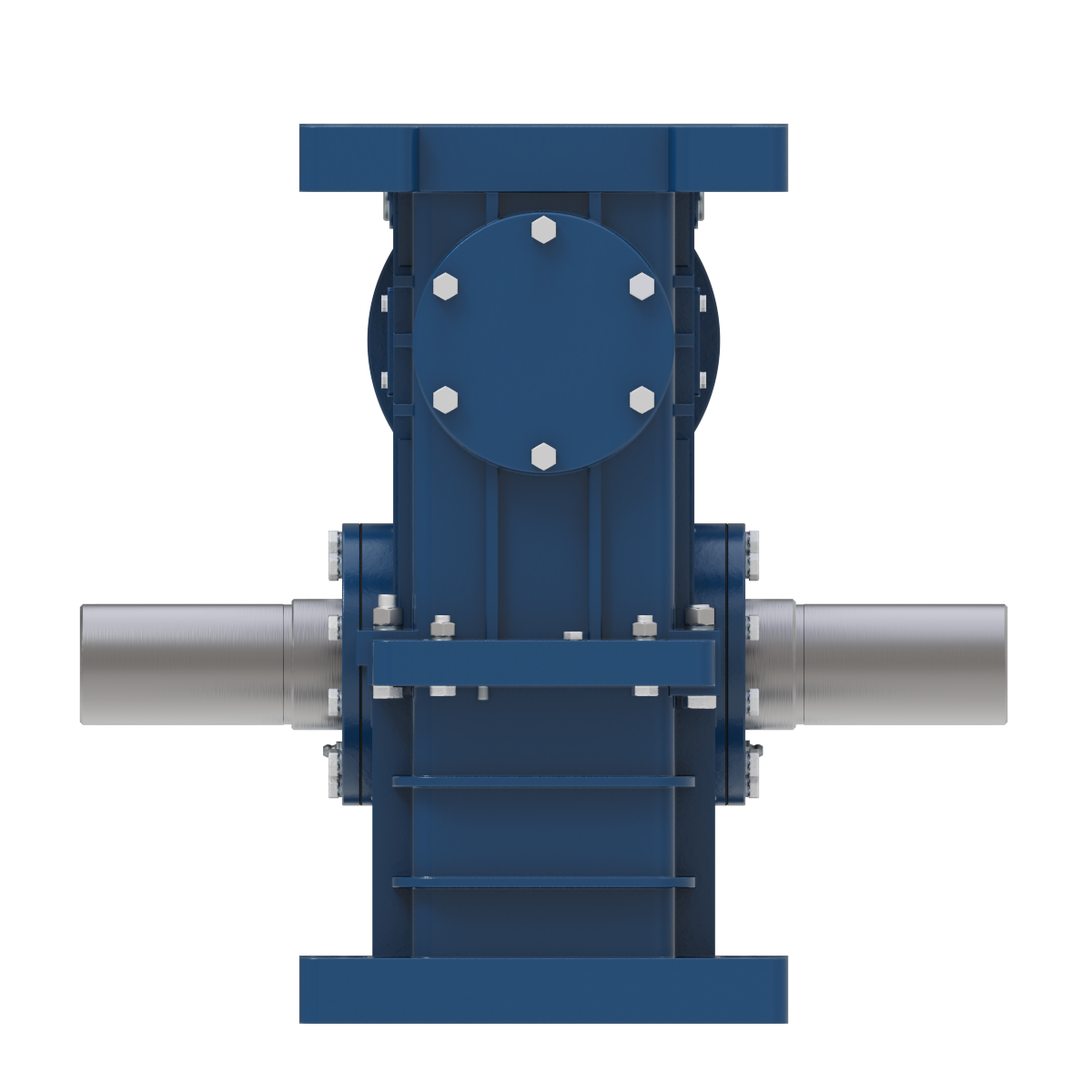

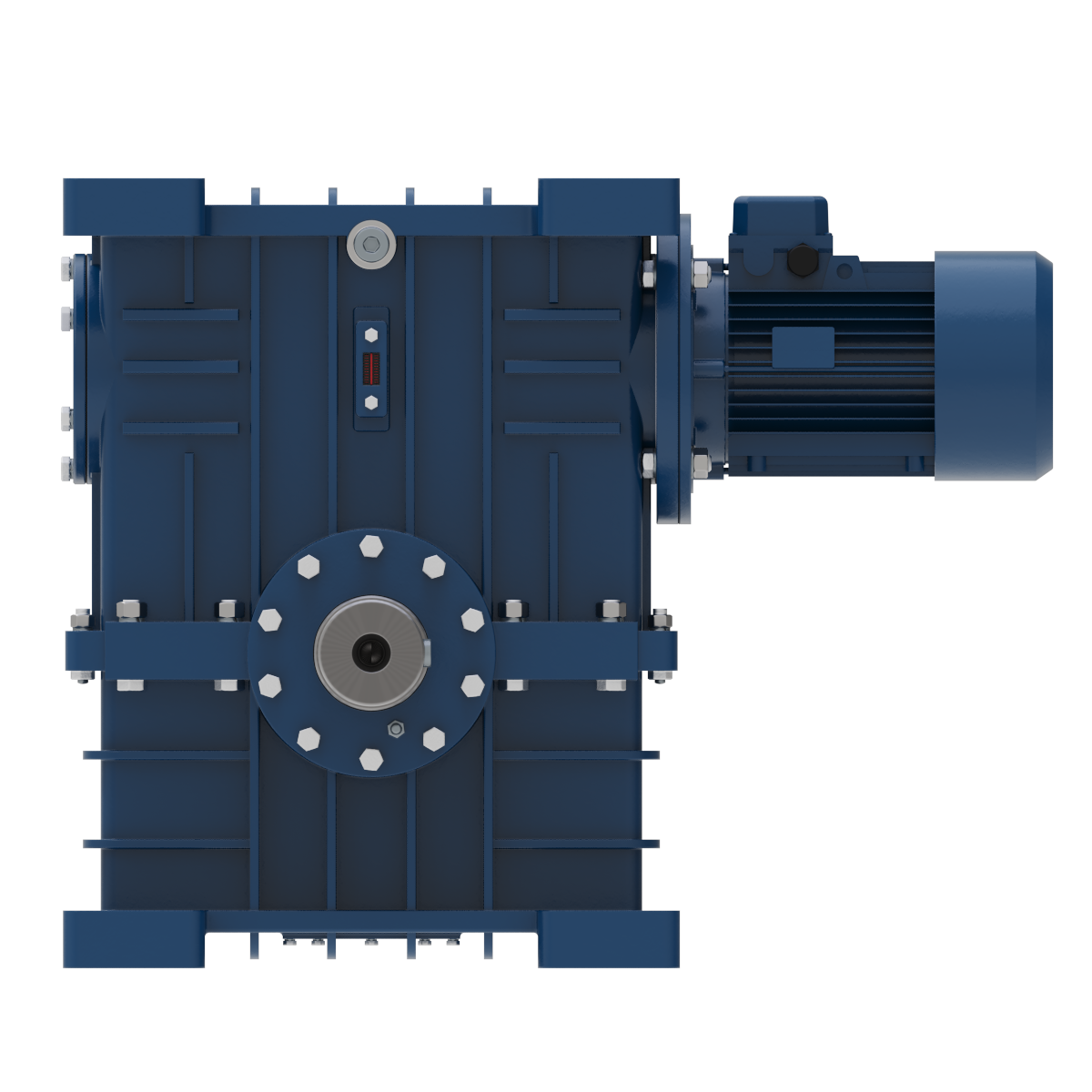

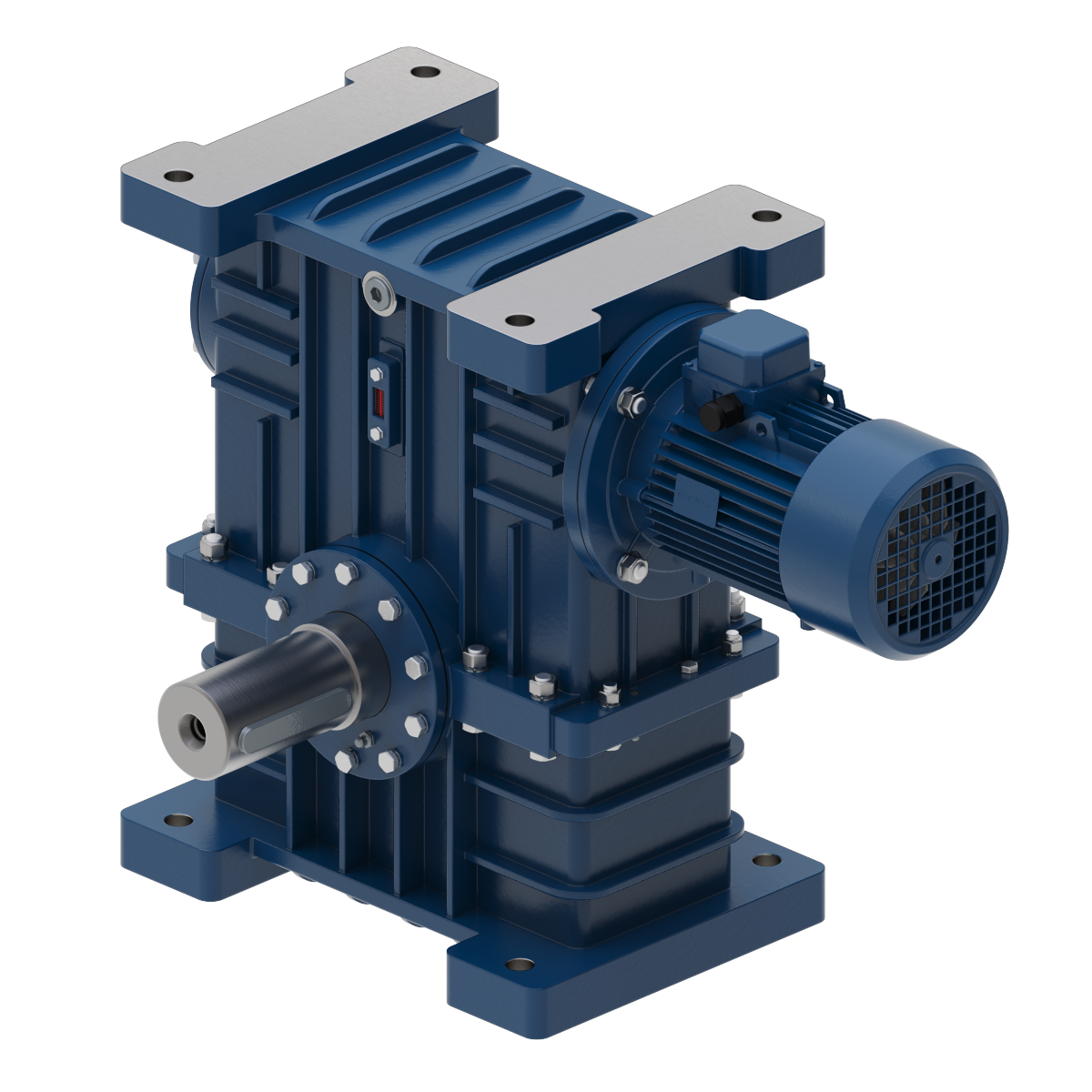

Червячный мотор-редуктор МЧ (МРЧ) имеет конструкцию с развернутым на 90 градусов расположением тихоходного выходного вала, что дает ему компактность и возможность применять в условиях, где невозможно использование цилиндрических редукторов с соосным расположением валов. Червячный мотор-редуктор МЧ (МРЧ) является моноблочным (электродвигатель + редуктор). Корпус может быть выполнен для установки на опорные лапы или посредством фланца, в зависимости от предполагаемых условий эксплуатации. Конструкция обеспечена необходимыми технологическими отверстиями для контроля и поддержания уровня масла.
-
Область применения
-
Мотор-редукторы МЧ (МРЧ) предназначены для увеличения крутящего момента и уменьшения частоты вращения. Используется мотор-редуктор МЧ (МРЧ) как один из элементов в приводах машин и механизмов, различных типах устройств и оборудовании.
-
Описание
Примечание
Червячный мотор-редуктор МЧ (МРЧ) представляет собой агрегат, собранный в единое устройство из электрического двигателя и одноступенчатого червячного редуктора Ч-40. Мотор-редуктор данного типа является универсальным механизмом общемашиностроительного назначения и может использоваться в различных типах приводов. Мотор-редуктор типа МРЧ создан на базе мотор-редуктора МЧ и имеет аналогичные технические характеристики и габаритно-присоединительные размеры.
Условия применения
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа с периодическими остановками и длительная до 24 часов в сутки;
- Вращение валов в любую сторону;
- Частота вращения входного вала не более 1500 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе
МЧ (МРЧ)-100–45–52–1-УЗ
МЧ (МРЧ) – тип мотор-редуктора;
100 – межосевое расстояние, мм;
45 – номинальная частота вращения выходного вала, об/мин;
52 – вариант сборки;
1 – вариант расположения червячной пары;
У3 – климатическое исполнение и категория размещения.
-
Характеристики
-
Параметр
-
Значение
- Тип передачи редуктора
- Червячный
- Количество ступеней передачи
- Одноступенчатый
- Расположение осей
- Перекрестное
- Передаточное отношение
- 16; 18; 28; 56; 45; 12.5; 22.4; 9; 35.5; 71; 112; 180; 90; 140
- Крутящий момент Н*м
- 487
- Суммарное межосевое расстояние, мм
- 100
- Варианты сборки
- 51; 52; 53; 56
- Мощность, кВт
- 4; 3; 7.5; 1.1; 0.75; 1.5; 2.2; 0.55; 5.5
- Масса, кг
- 57
-
-
Габариты
