1ЦУ-160
-
Конструктивные особенности
-

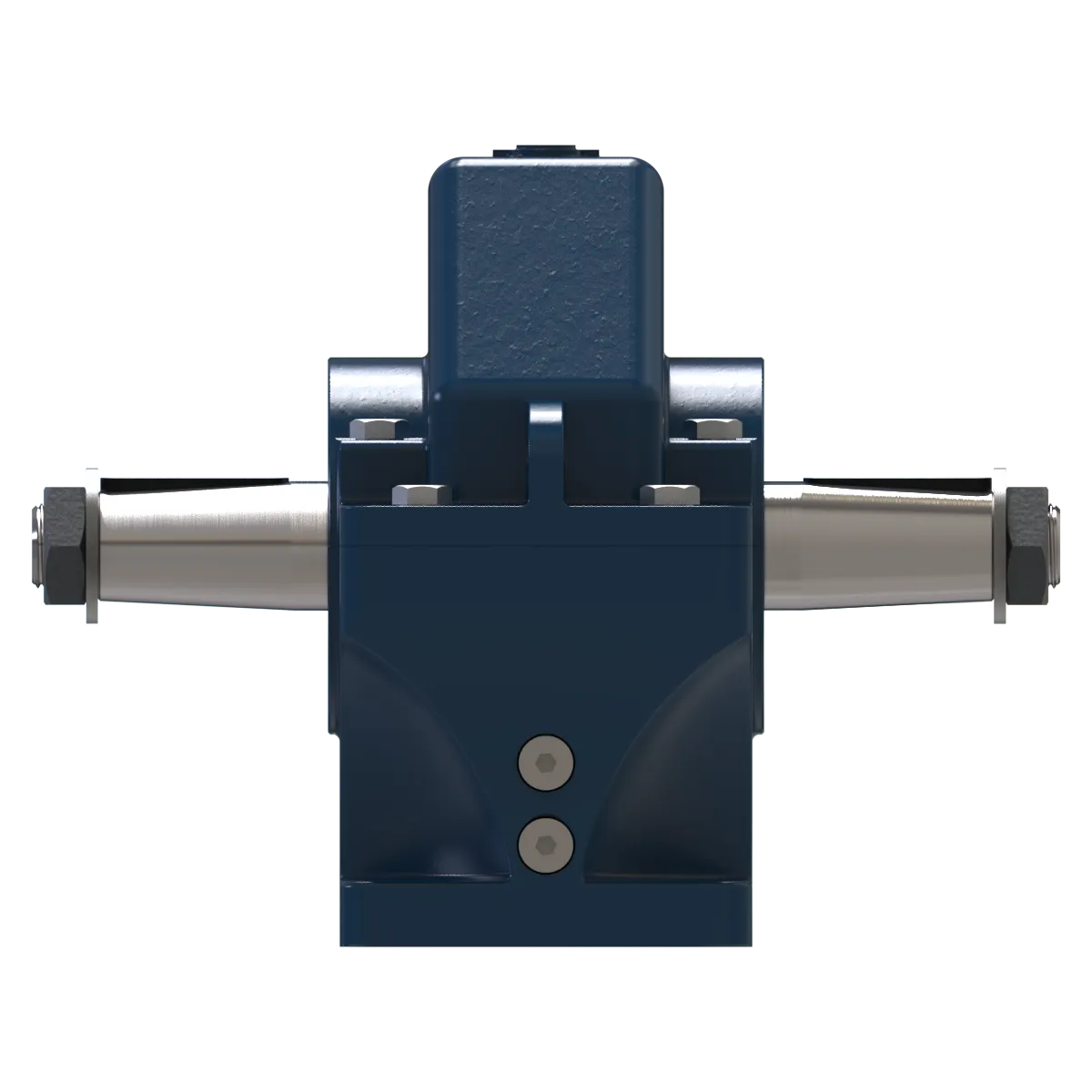

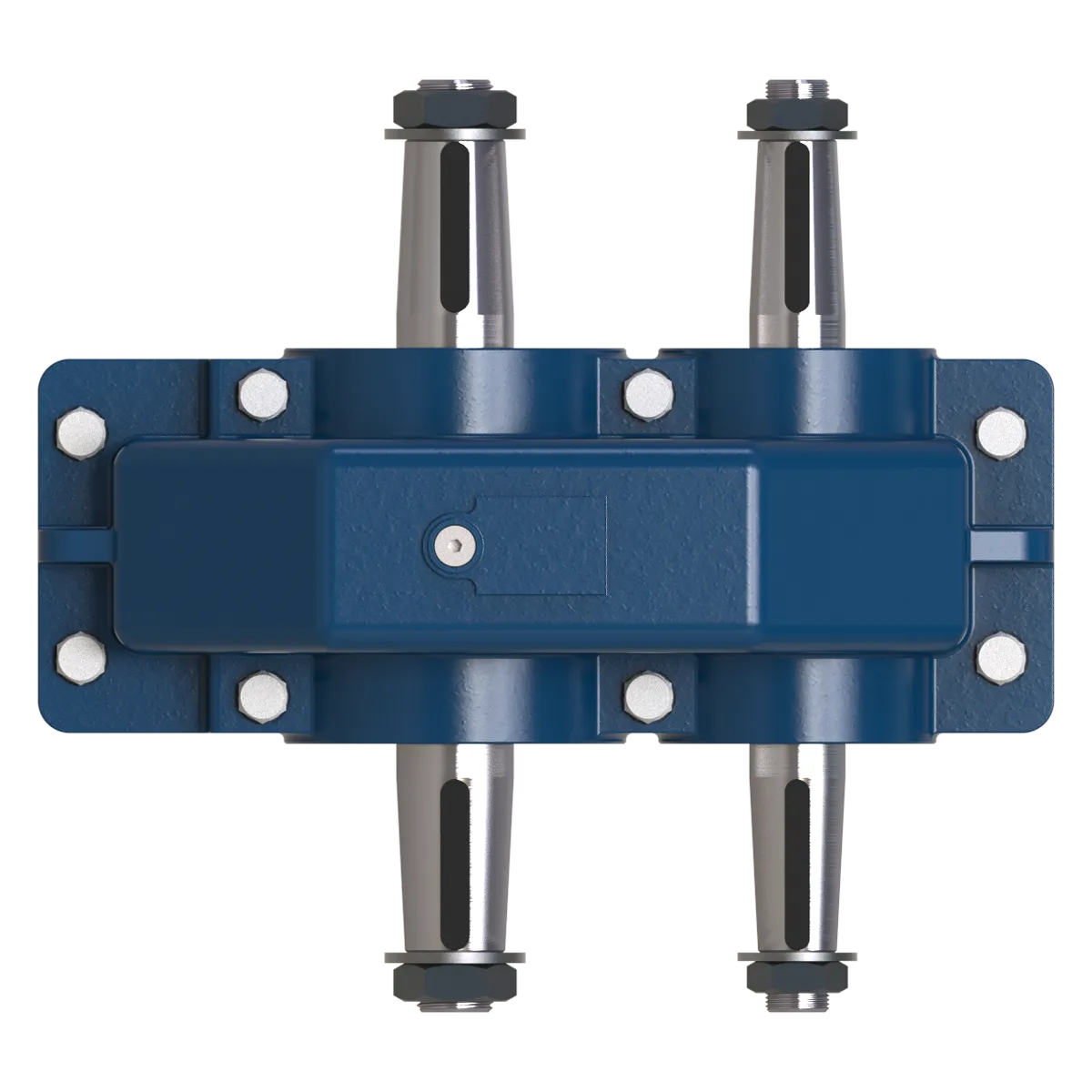

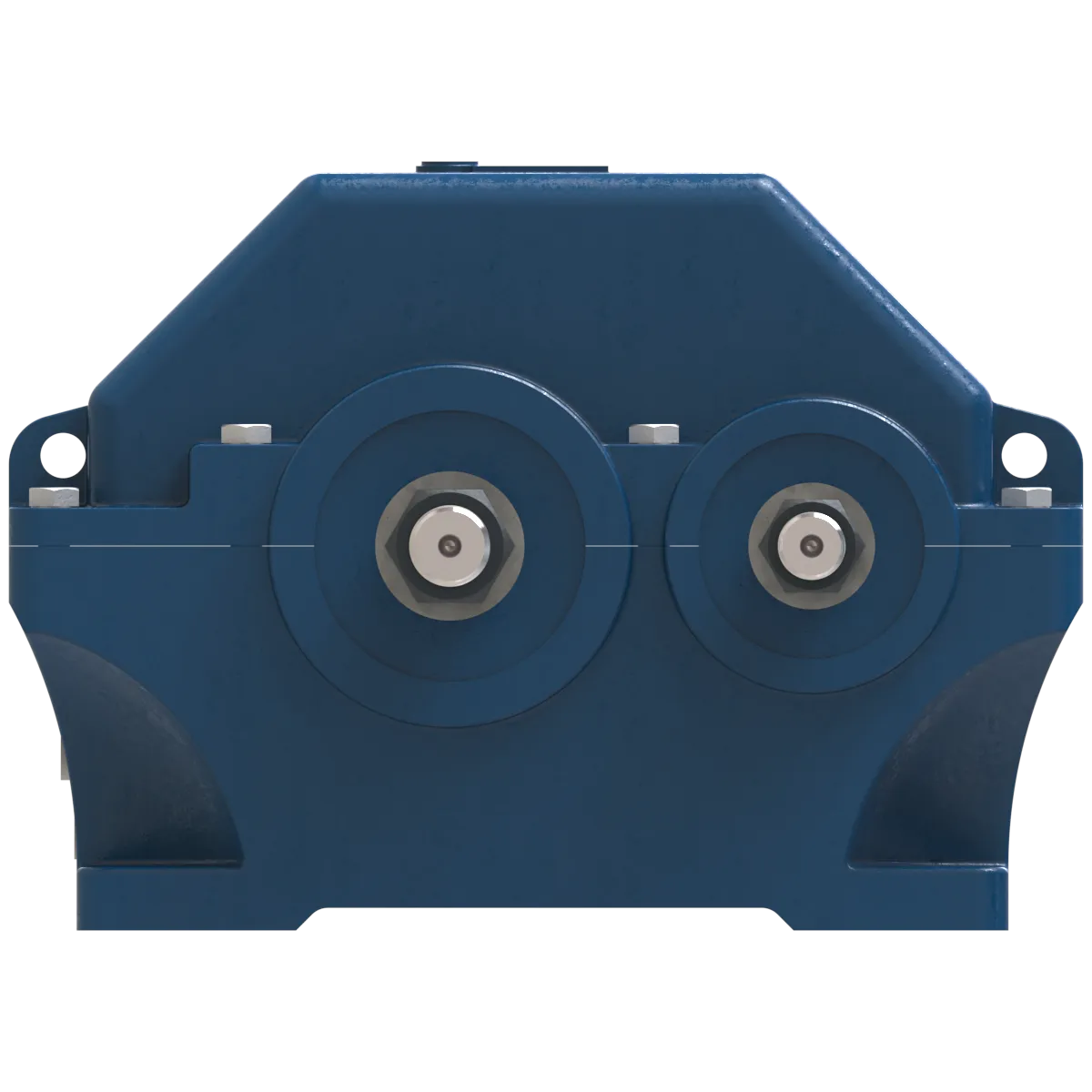

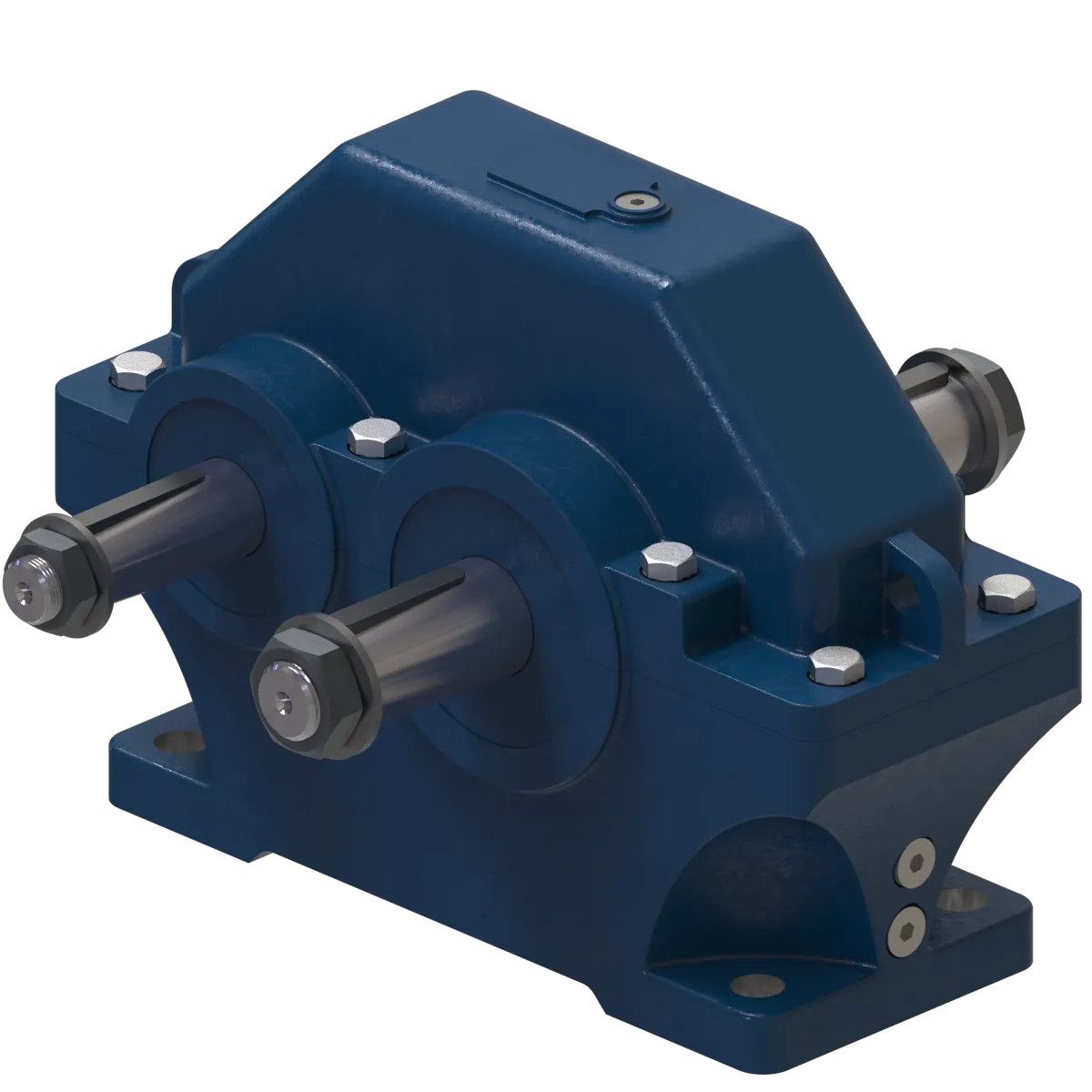

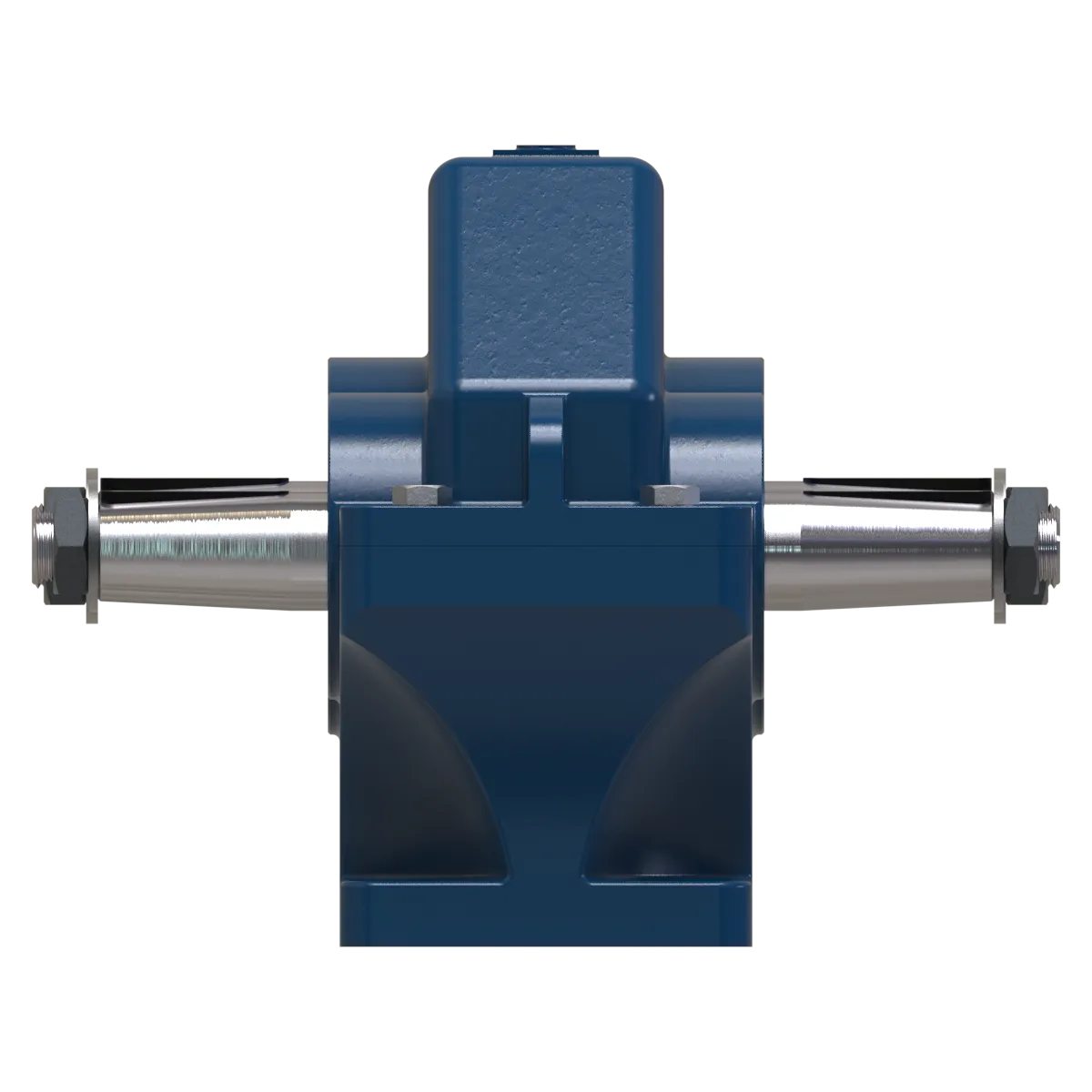

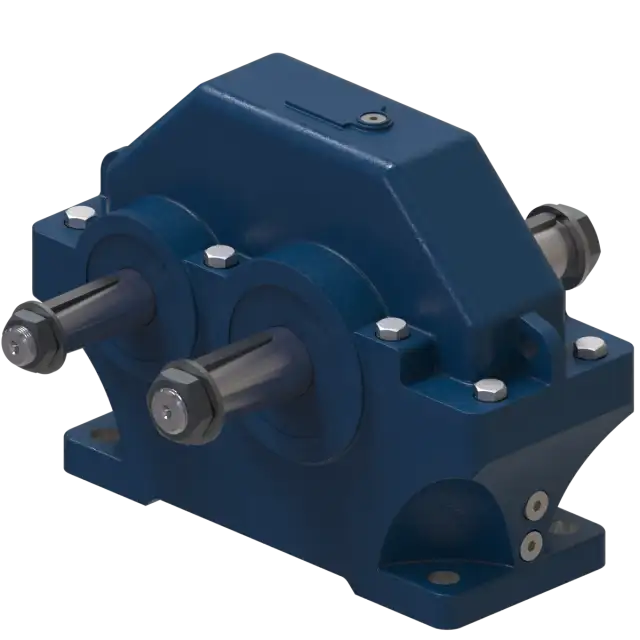

Одноступенчатый узкий цилиндрический редуктор, с горизонтальной установкой
-
Область применения
-
Предназначены для увеличения крутящего момента и уменьшения частоты вращения
-
Описание
Примечание
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·10 в течение всего срока службы редуктора;
- Номинальные крутящие моменты на выходном валу, указанные для редукторов 1ЦУ-200 и 1ЦУ-250, передаются при струйной смазке
- Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза.
Условия применения редуктора
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/мЗ;
- Климатические исполнения У, Т (для категории размещения 1...3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150.
Пример обозначения редуктора при заказе
1ЦУ – 160 – 2,5 – 12 ЦЦ У2
1ЦУ – тип редуктора
160 – межосевое расстояние
2,5 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения
-
Характеристики
-
Параметр
-
Значение
- Тип передачи редуктора
- Цилиндрический
- Количество ступеней передачи
- Одноступенчатый
- Расположение осей
- Параллельное
- Передаточное отношение
- 2.5; 3.15; 4; 5; 6.3
- Крутящий момент Н*м
- 1250
- Суммарное межосевое расстояние, мм
- 160
- Варианты сборки
- 11; 12; 13; 21; 23; 22; 31; 32; 33
- КПД, отн.ед.
- 0.98
- Номинальная радиальная нагрузка на выходном валу, Н
- 4000
- Номинальная радиальная нагрузка на входном валу, Н
- 1000
- Масса, кг
- 77.5
-
-
Габариты
Габариты редуктора
