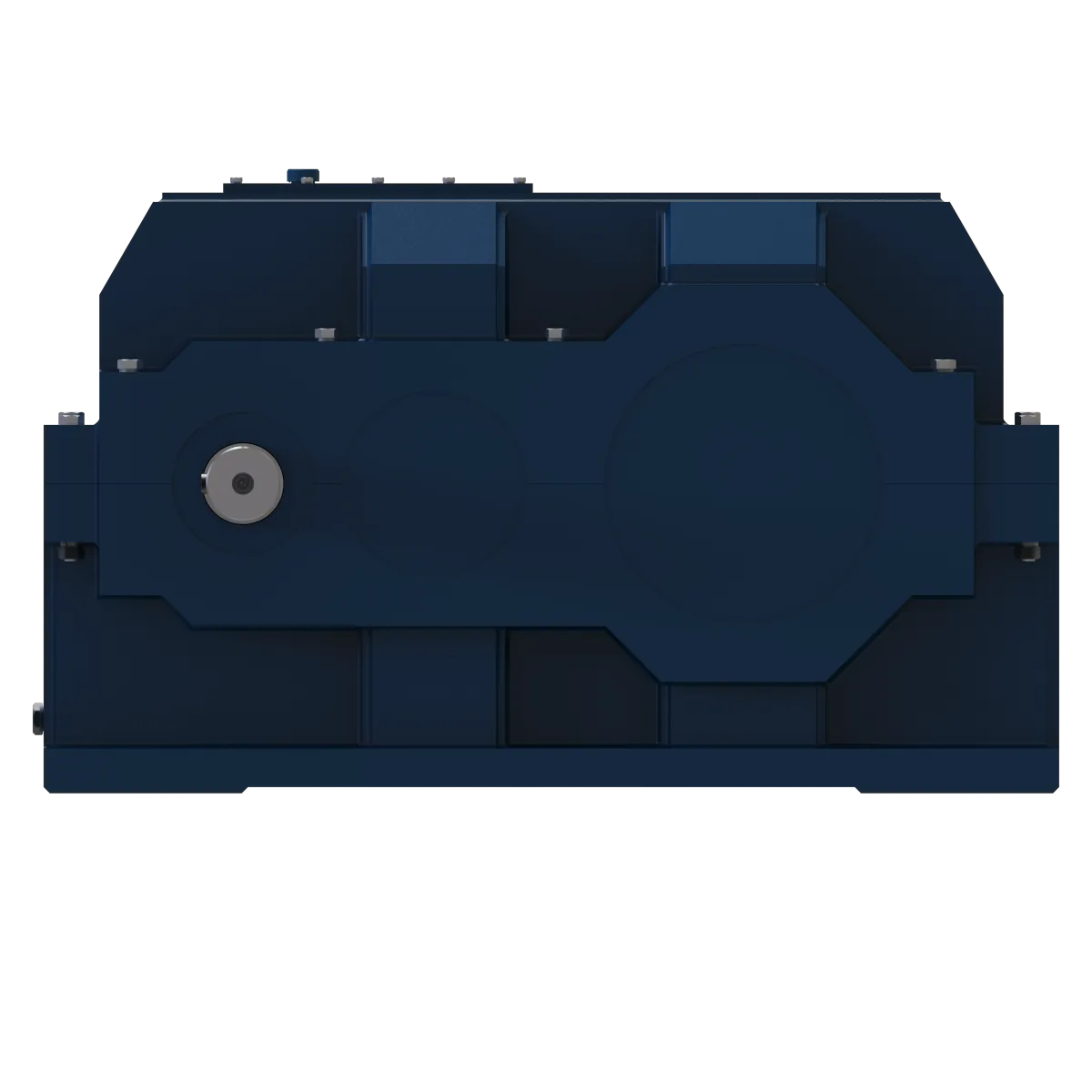

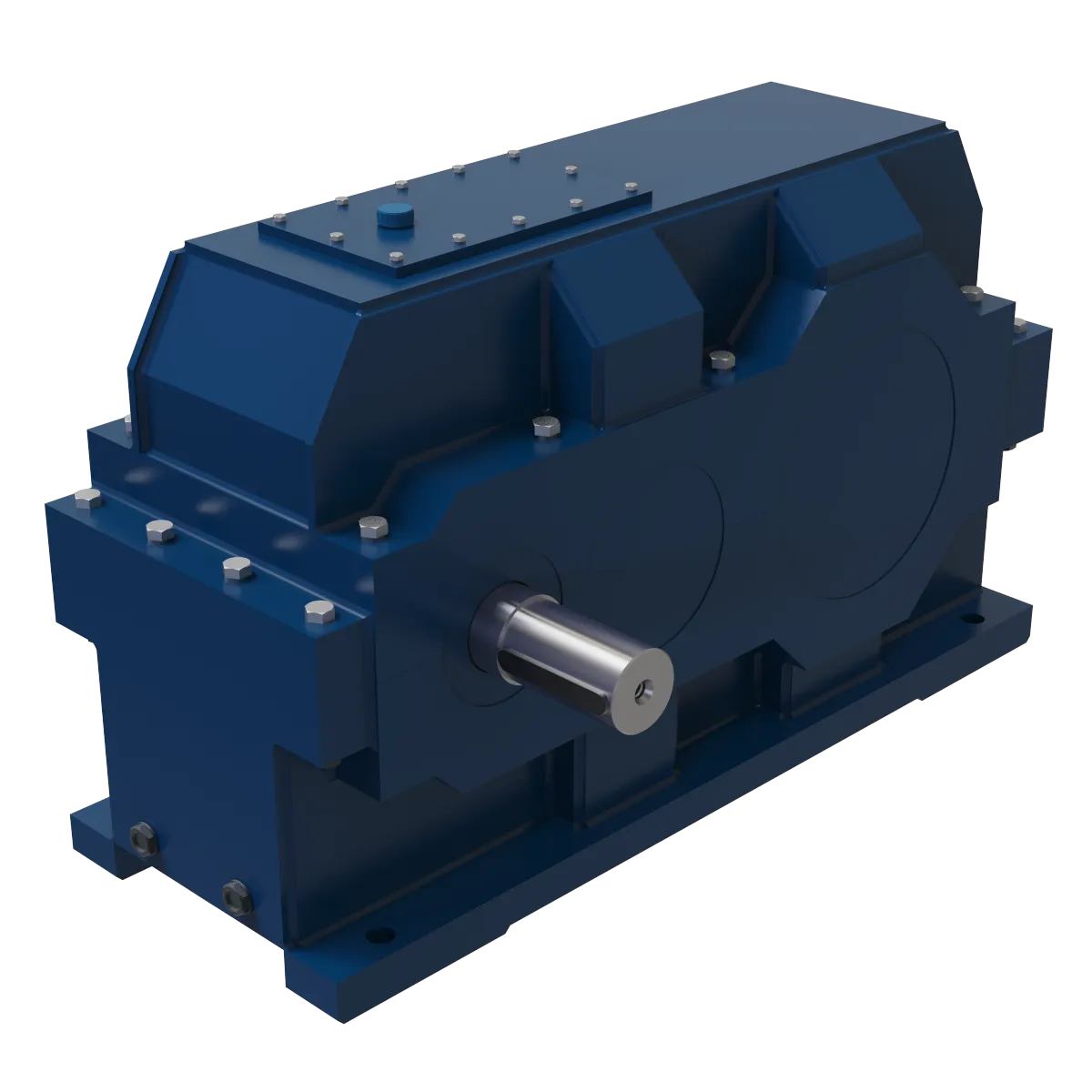

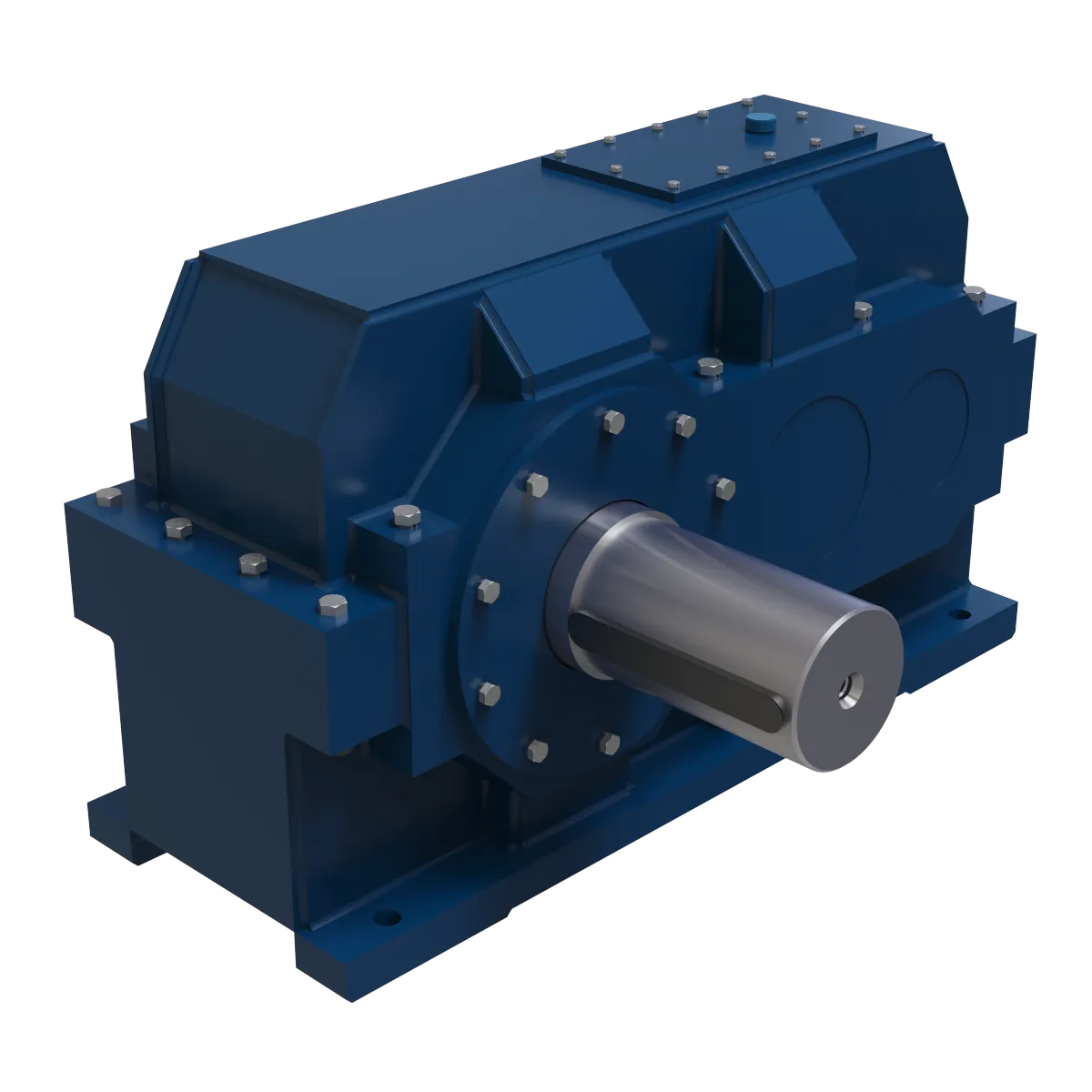

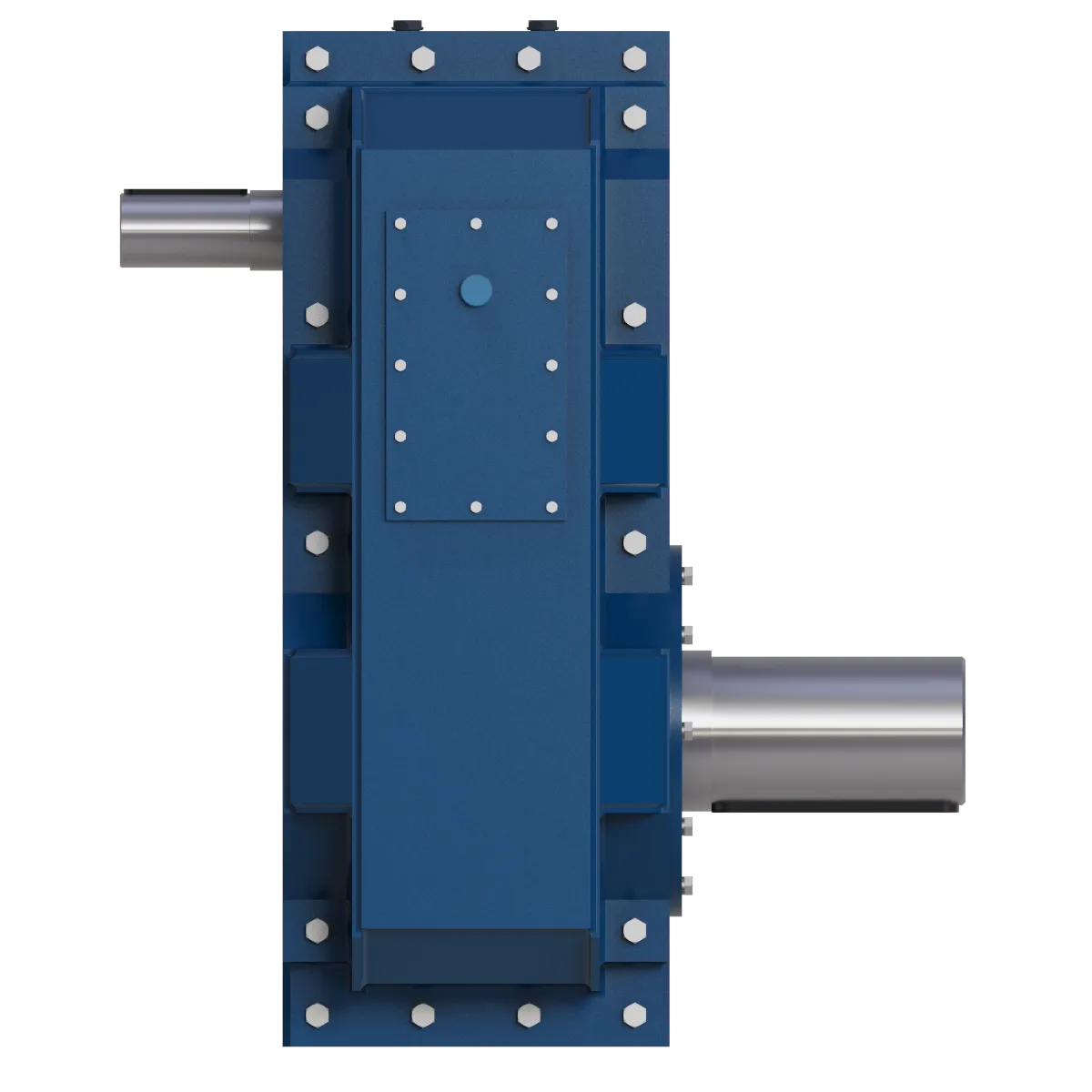

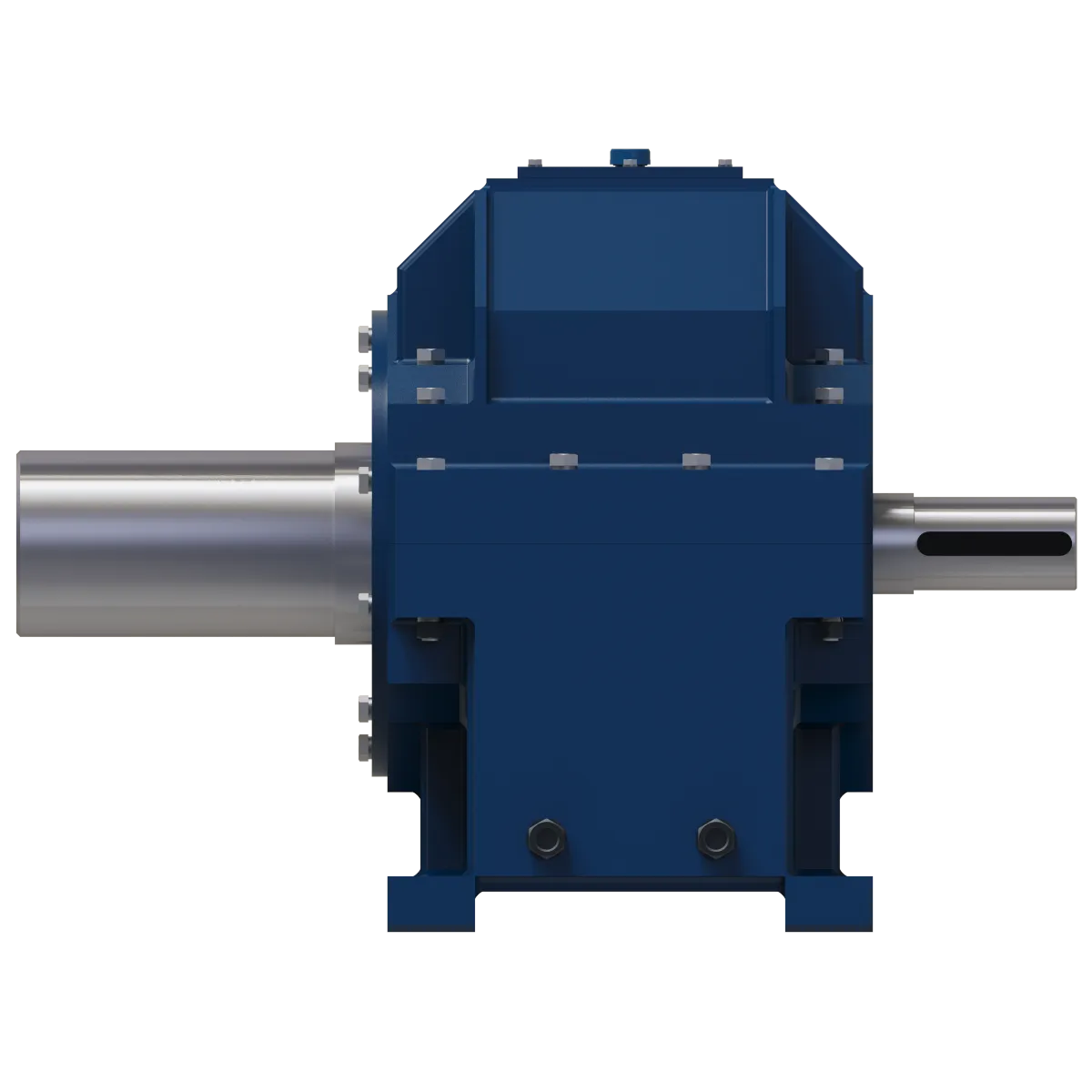

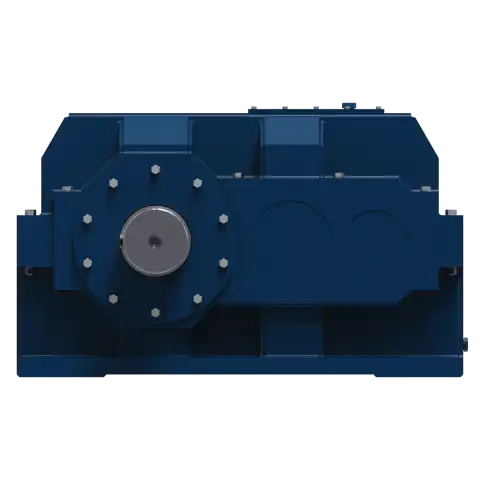

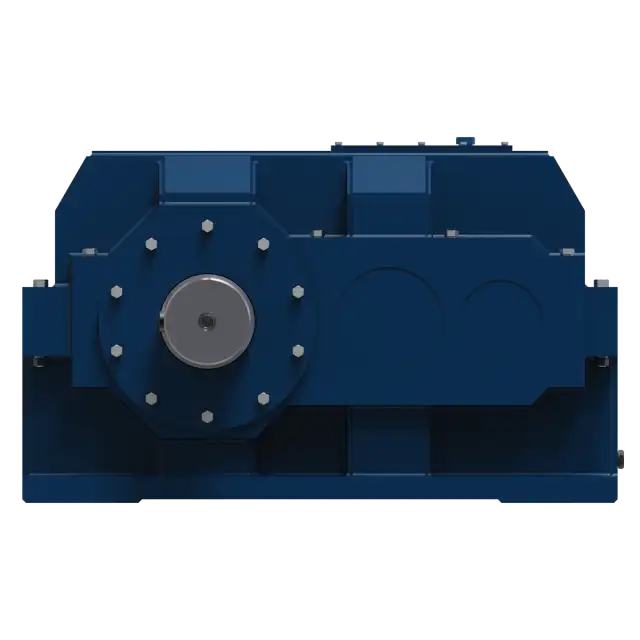

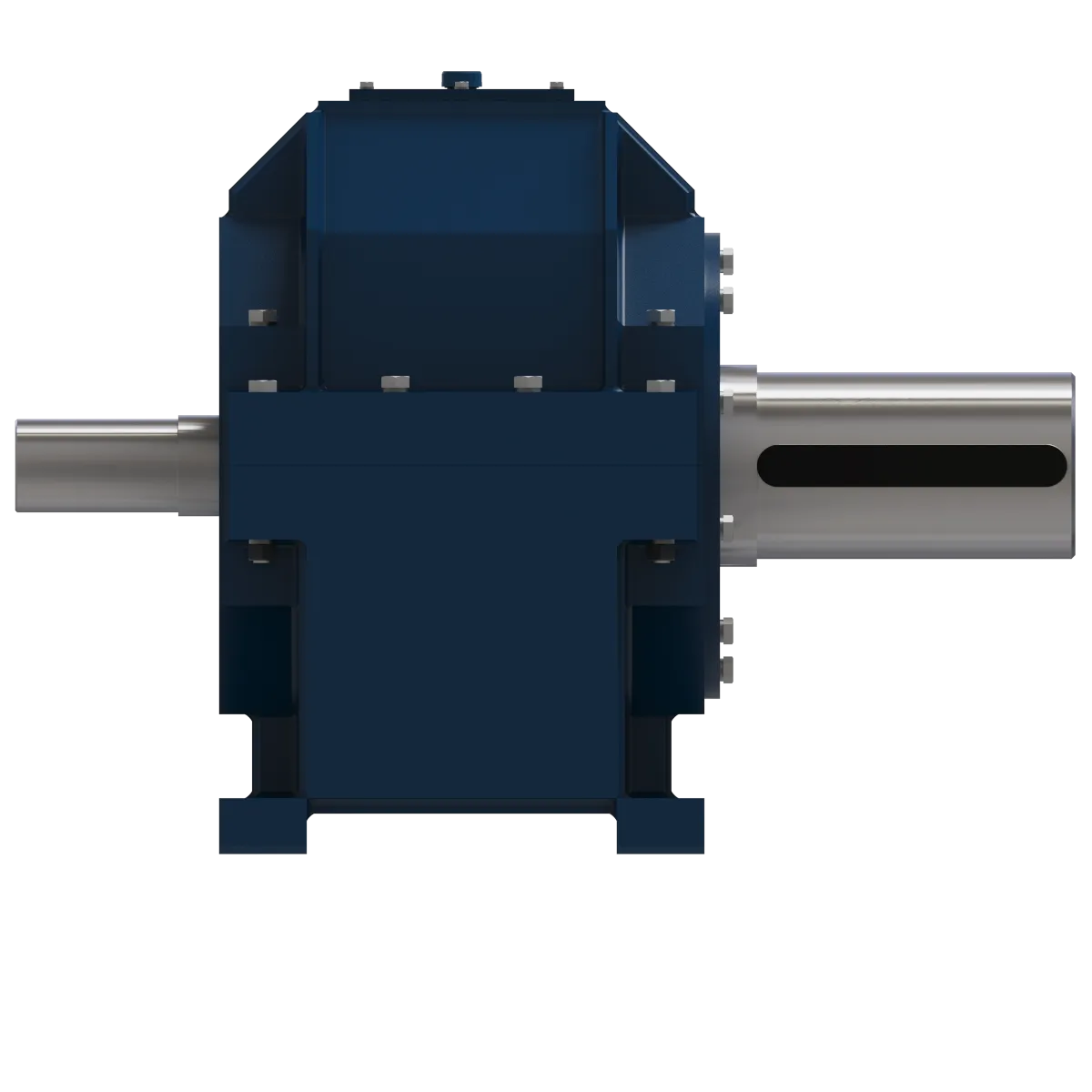

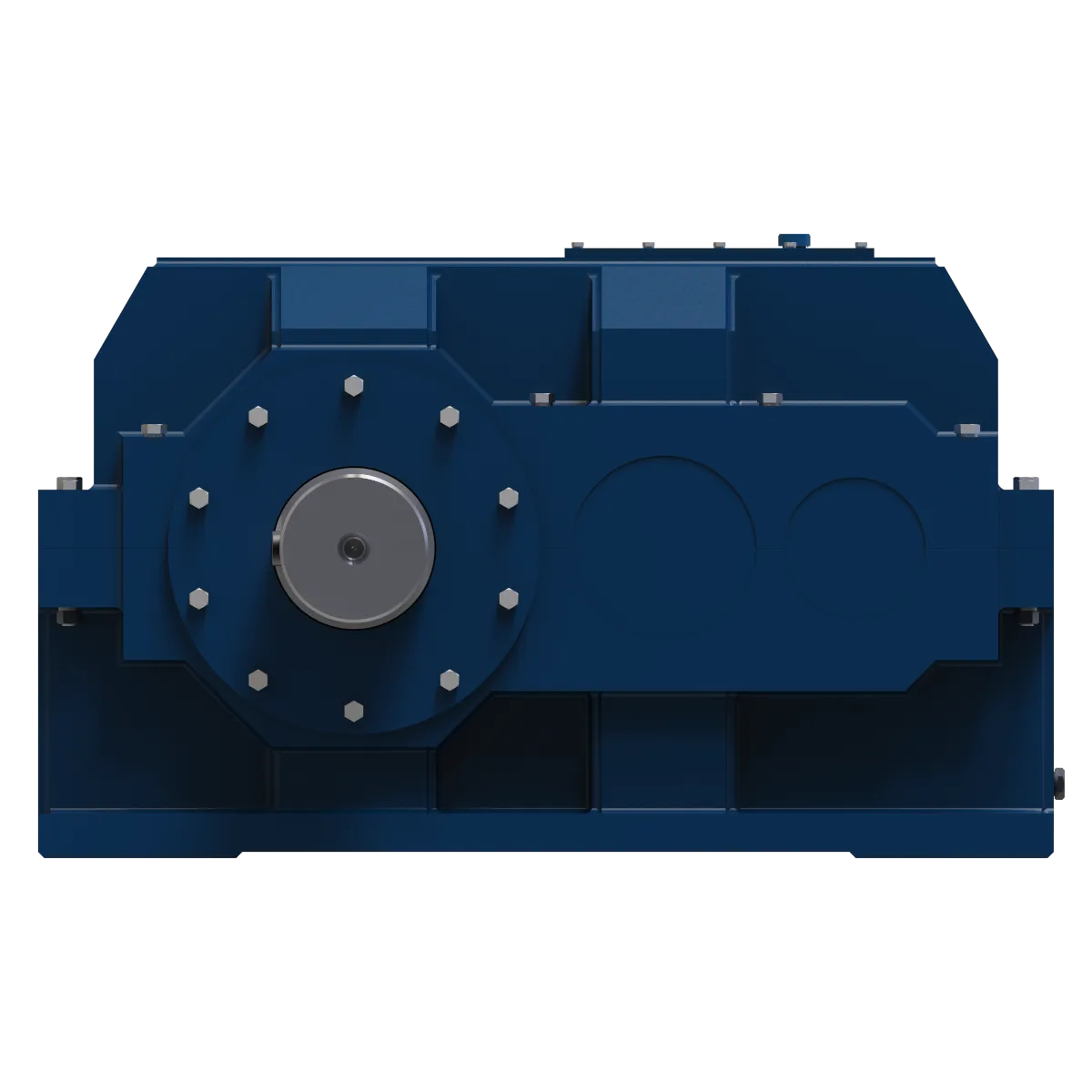

7Ц2-1450
-
Конструктивные особенности
-
Двухступенчатый горизонтальный цилиндрический редуктор специального назначения с твердыми шлифованными зубчатыми парами.
-
Область применения
-
Предназначен для увеличения крутящего момента и уменьшения частоты вращения.
-
Description
Условия применения редуктора
- Нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- Работа в непрерывном и повторно-кратковременном режимах;
- Частота вращения быстроходного вала - до 2000 об/мин;
- Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения - У1, У2, УЗ по ГОСТ 15150 - 69
Пример обозначения редуктора при заказе
7Ц2 –1450 – 6 – 31 ЦвхЦвых – У1
7Ц2 – тип редуктора
1450 – суммарное межосевое расстояние
6 – передаточное отношение
31 – вариант сборки
Цвх – конец входного вала цилиндрический
Цвых – конец выходного вала цилиндрический
У1 – климатическое исполнение и категория размещения
-
Characteristics
-
Parameter
-
Value
- Reducer transmission type
- Cylindrical
- Number of transmission stages
- Two stage
- Axle arrangement
- Parallel
- Gear ratio
- 6
- Torque N*m
- 175000
- Total center distance, mm
- 1450
- Power, kWt
- 1250
- Weight, kg
- 7400
-
-
Dimensions
Габариты редуктора
