Ц2-1120
To favorites
Ц2-1120
-
Конструктивные особенности
-

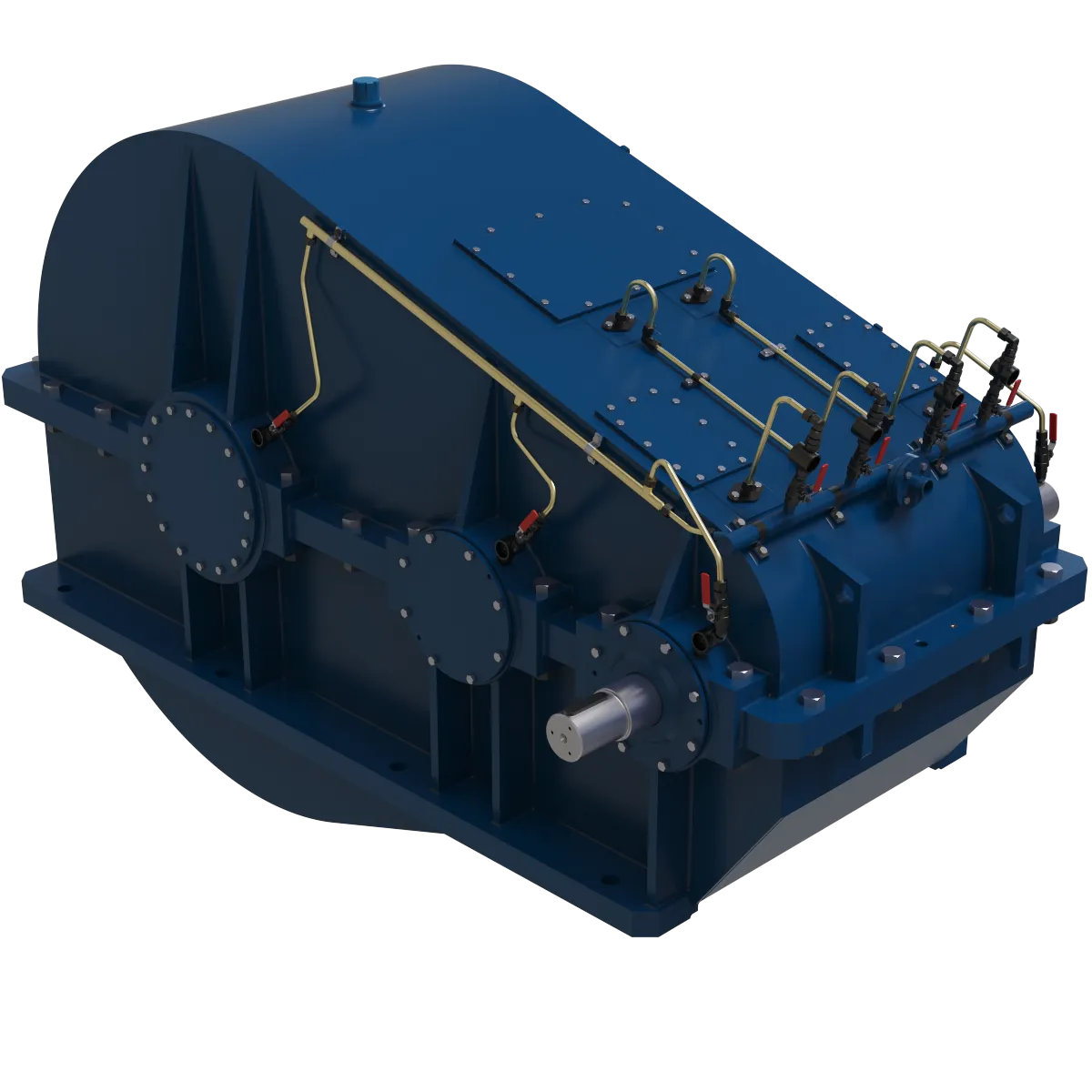

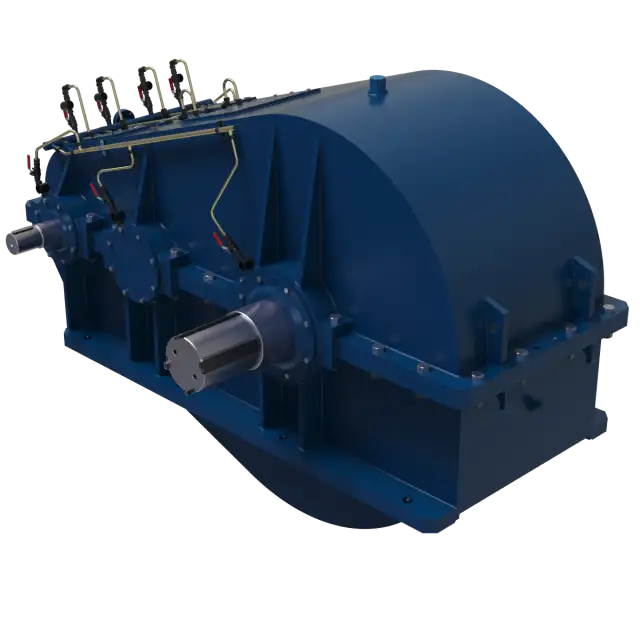

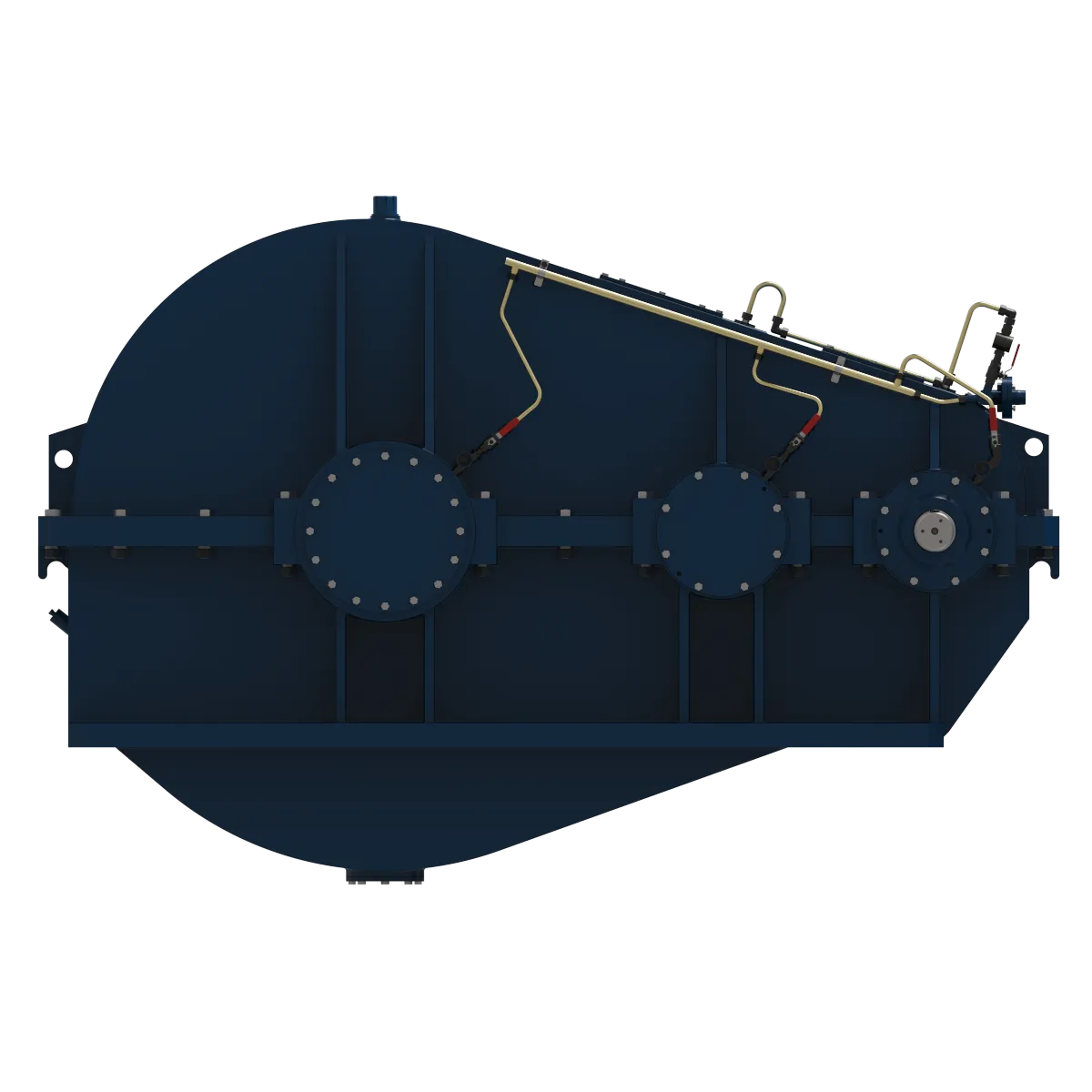

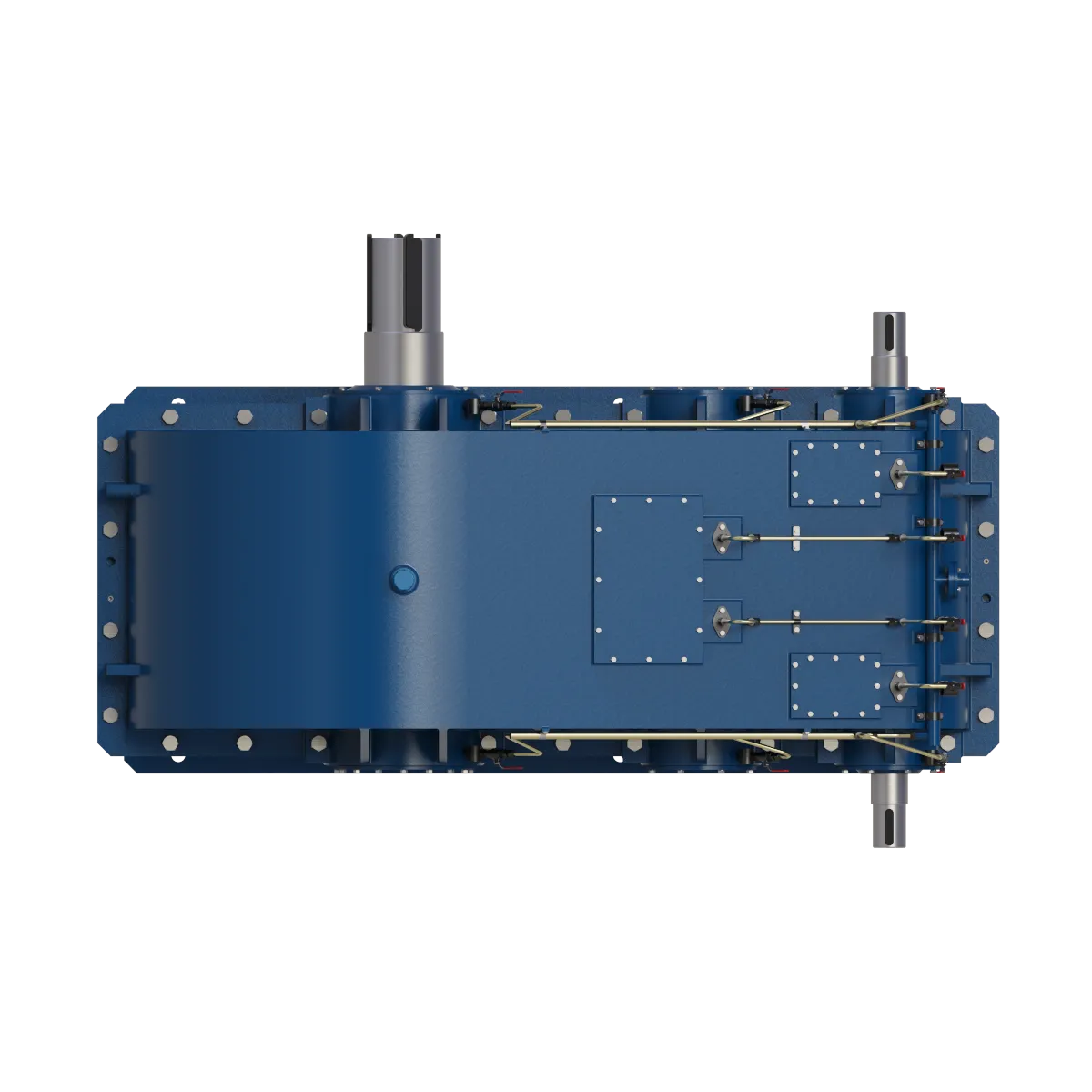

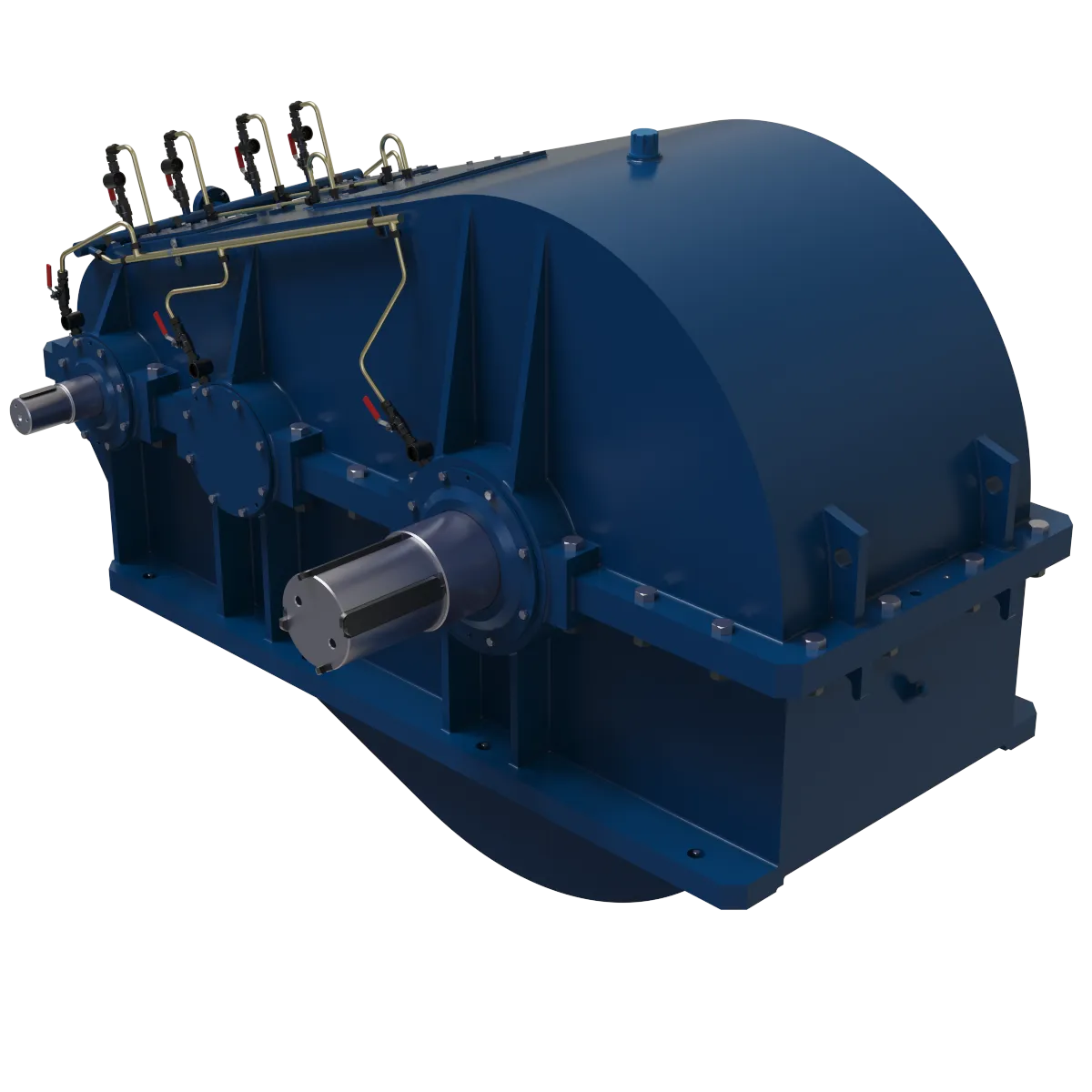

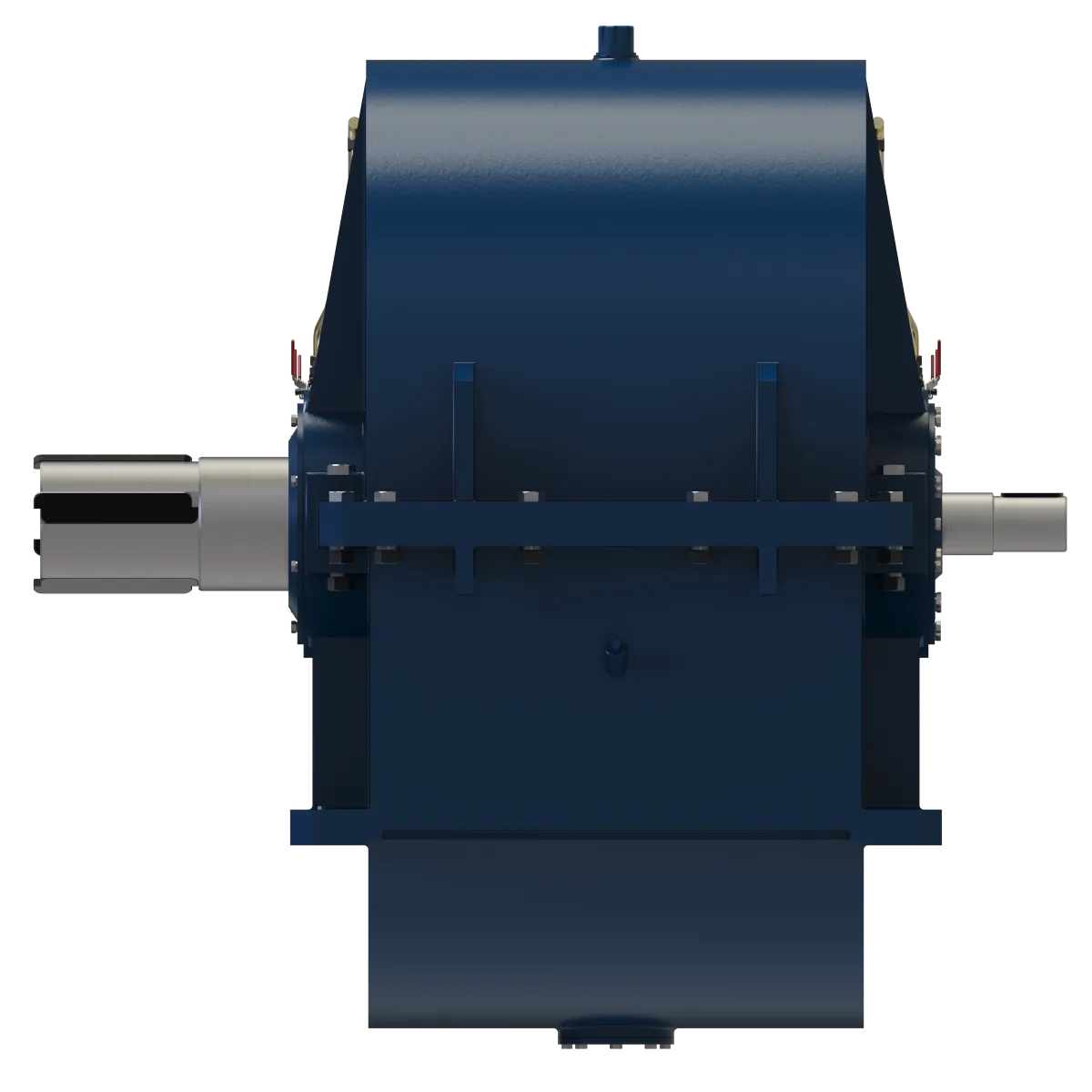

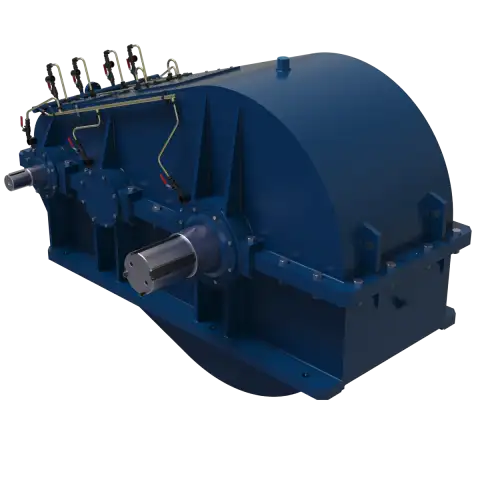

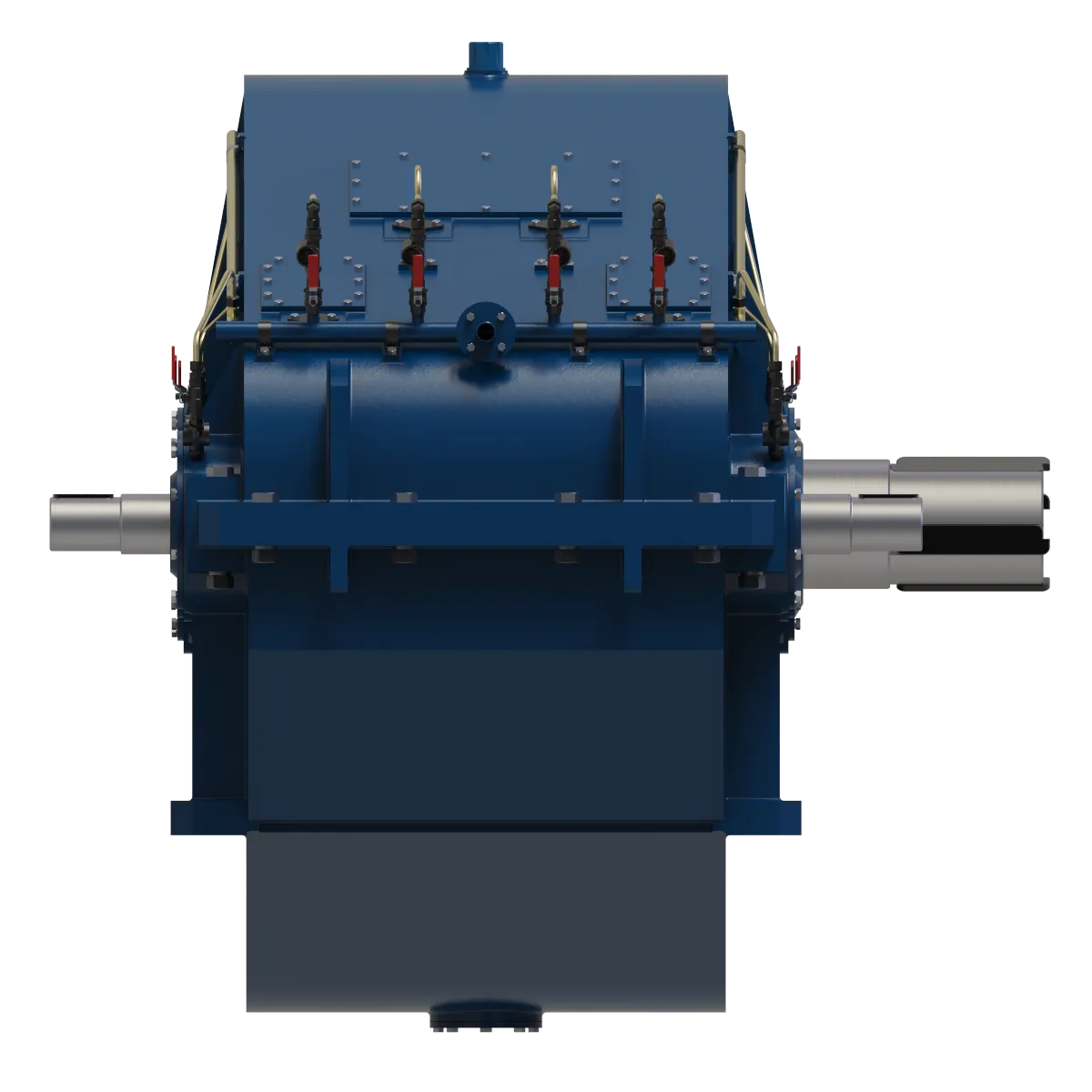

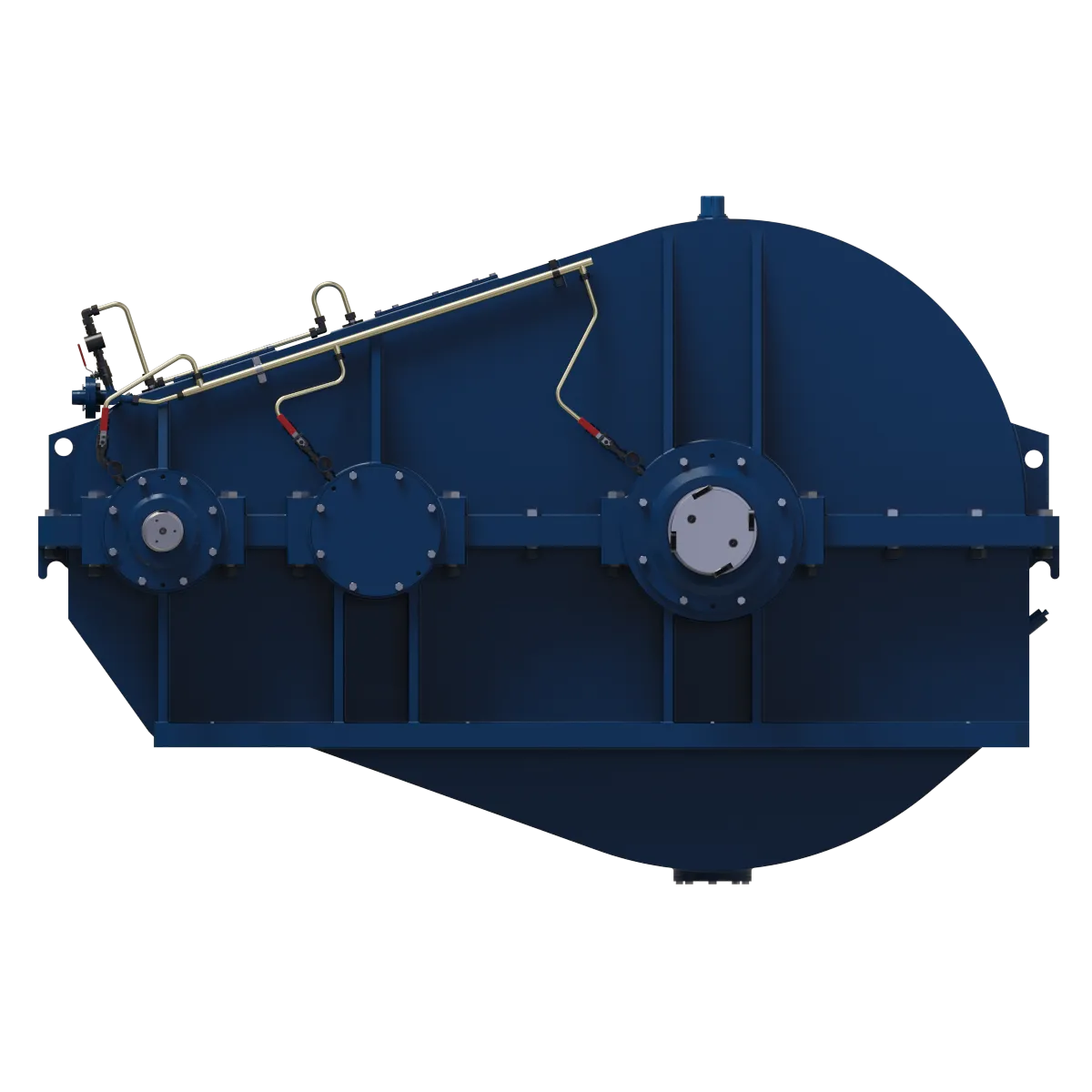

Двухступенчатый горизонтальный цилиндрический шевронный редуктор с принудительной системой смазки зубчатого зацепления и подшипников. Масло подается через внешнюю маслостанцию.
-
Область применения
-
Предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводе горно-обогатительного оборудования.
-
Description
Условия применения редуктора
- Вращение валов в обе стороны;
- Климатические условия У, Т, категория размещения-2, 3 по ГОСТ 15150;
- Неагрессивная среда, умеренная запыленность и влажность;
- Частота вращения входного вала не более 1500 об/мин.
Пример обозначения редуктора при заказе
Ц2 - 1120 - 31,5 - 32 - ЦвхЦвых - У2
Ц2 – тип редуктора
1120 – межосевое расстояние
31,5 – номинальное передаточное число
32 – вариант сборки
Цвых – конец выходного вала цилиндрический
Цвх - конец входного вала цилиндрический
У2 – климатическое исполнение и категория размещения
-
Characteristics
-
Parameter
-
Value
- Reducer transmission type
- Cylindrical
- Number of transmission stages
- Two stage
- Axle arrangement
- Parallel
- Gear ratio
- 51; 55; 39.7; 32.36; 25.8; 41.55
- Torque N*m
- 157600
- Total center distance, mm
- 1930
- Assembly options
- 11; 12; 13; 21; 23; 22; 31; 32; 33
- Weight, kg
- 17000
-
-
Dimensions
