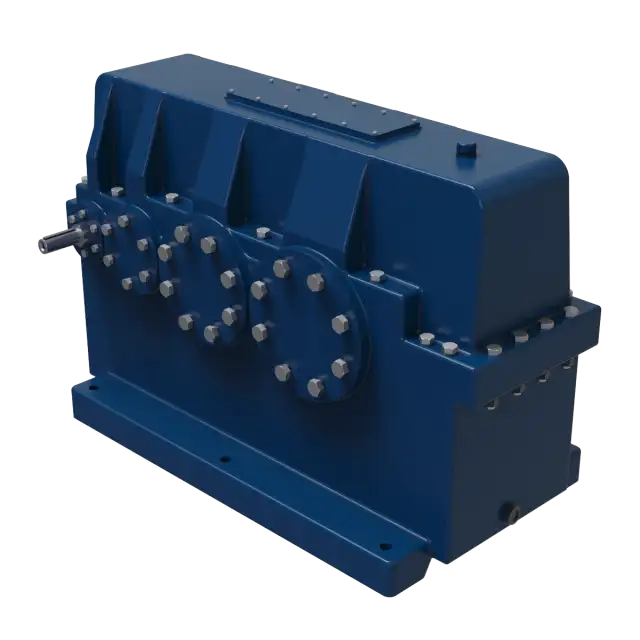

LAO - 200-405
-
Конструктивные особенности
-
Редуктор по типу трехступенчатый цилиндрической передачи Ряд 10 A .
-
Область применения
-
Редуктор общепромышленного назначения, может применяться в приводе портального крана, кратцер-крана, ковшового элеватора.
-
Description
Примечание
- Редуктор обладает самым выгодным соотношением «масса/передаваемая мощность» и наименьшей массой в представленной линейке редукторов. Может использоваться на вспомогательном оборудовании либо на небольших производствах.
- Корпус чугунный.
- Редуктор выполнен в трехступенчатом исполнении, цилиндрическим. Тихоходный и быстроходные валы цилиндрические со шпонкой.
- Уплотнения валов – манжетные.
- Валы установлены на подшипники шариковые радиально упорные и роликовые конические.
- Способ смазки – погружение в масляную ванну; заливаемое масло – минеральное. Контроль его уровня - посредством смотрового глазка.
- Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе и эпоксидной двухкомпонентной краской.
-
Characteristics
-
Parameter
-
Value
- Reducer transmission type
- Cylindrical
- Number of transmission stages
- Three stage
- Axle arrangement
- Parallel
- Gear ratio
- 63; 100; 200; 50; 125; 160; 80
- Torque N*m
- 83.2
- Total center distance, mm
- 405
- Efficiency, rel.
- 0.97
- Weight, kg
- 245
-
-
Dimensions
Чертеж редуктора
