LAO - 450-805

Конструктивные особенности

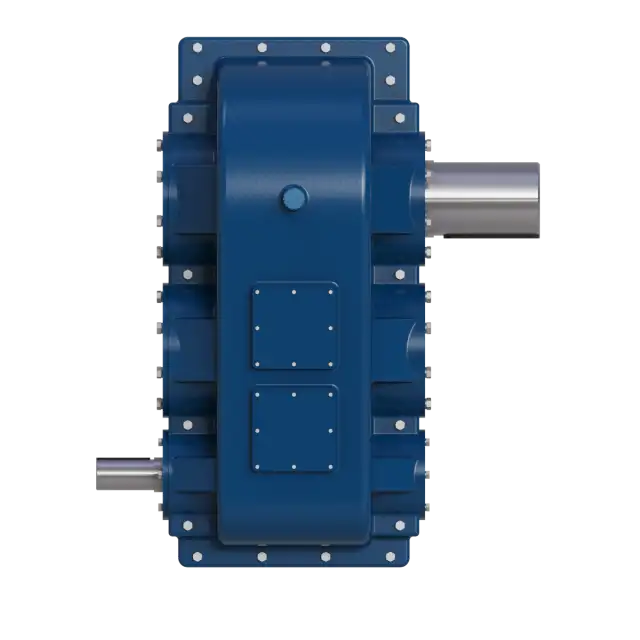

Редуктор цилиндрический, двухступенчатый.

Область применения
Используется в тяжелом машиностроений привода прокатного стана – механизме, который обеспечивает вращение прокатных валков, формующих прокатываемую деталь.

Description
Примечание

Данная серия редукторов отличается сбалансированностью характеристик, коэффициент полезного использования металла примерно одинаков для различных типоразмеров. Из-за использования двух цилиндрических ступеней достигается высокая передаваемая мощность в ущерб большому передаточному числу, поскольку оптимальное передаточное отношение не превышает 1:4 на одну ступень, то суммарное – не больше 16.

В этой линейке представленный редуктор обладает наименьшей массой. Использовался в приводе мельницы в химической промышленности

Корпус чугунный.

Редуктор цилиндрический, двухступенчатый.

Тихоходный и быстроходный валы цилиндрические со шпонкой.

Смазка разбрызгиванием.

Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе и эпоксидной двухкомпонентной краской.
Characteristics
- Parameter
- Value
- Reducer transmission type
- Cylindrical
- Number of transmission stages
- Two stage
- Axle arrangement
- Parallel
- Gear ratio
- 14; 16; 8; 10; 12.5; 6.3; 9; 11.2; 7.1; 5.6
- Torque N*m
- 78.2
- Total center distance, mm
- 805
- Efficiency, rel.
- 0.98
- Weight, kg
- 2200
Dimensions
Чертеж редуктора

Description
Characteristics
Dimensions

Примечание

Данная серия редукторов отличается сбалансированностью характеристик, коэффициент полезного использования металла примерно одинаков для различных типоразмеров. Из-за использования двух цилиндрических ступеней достигается высокая передаваемая мощность в ущерб большому передаточному числу, поскольку оптимальное передаточное отношение не превышает 1:4 на одну ступень, то суммарное – не больше 16.
В этой линейке представленный редуктор обладает наименьшей массой. Использовался в приводе мельницы в химической промышленности
Корпус чугунный.
Редуктор цилиндрический, двухступенчатый.
Тихоходный и быстроходный валы цилиндрические со шпонкой.
Смазка разбрызгиванием.
Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе и эпоксидной двухкомпонентной краской.

Parameter
Value
Reducer transmission type
Cylindrical
Number of transmission stages
Two stage
Axle arrangement
Parallel
Gear ratio
5.6; 6.3; 7.1; 8; 9; 10; 11.2; 12.5; 14; 16
Torque N*m
78.2
Total center distance, mm
805
Efficiency, rel.
0.98
Weight, kg
2200

Чертеж редуктора
