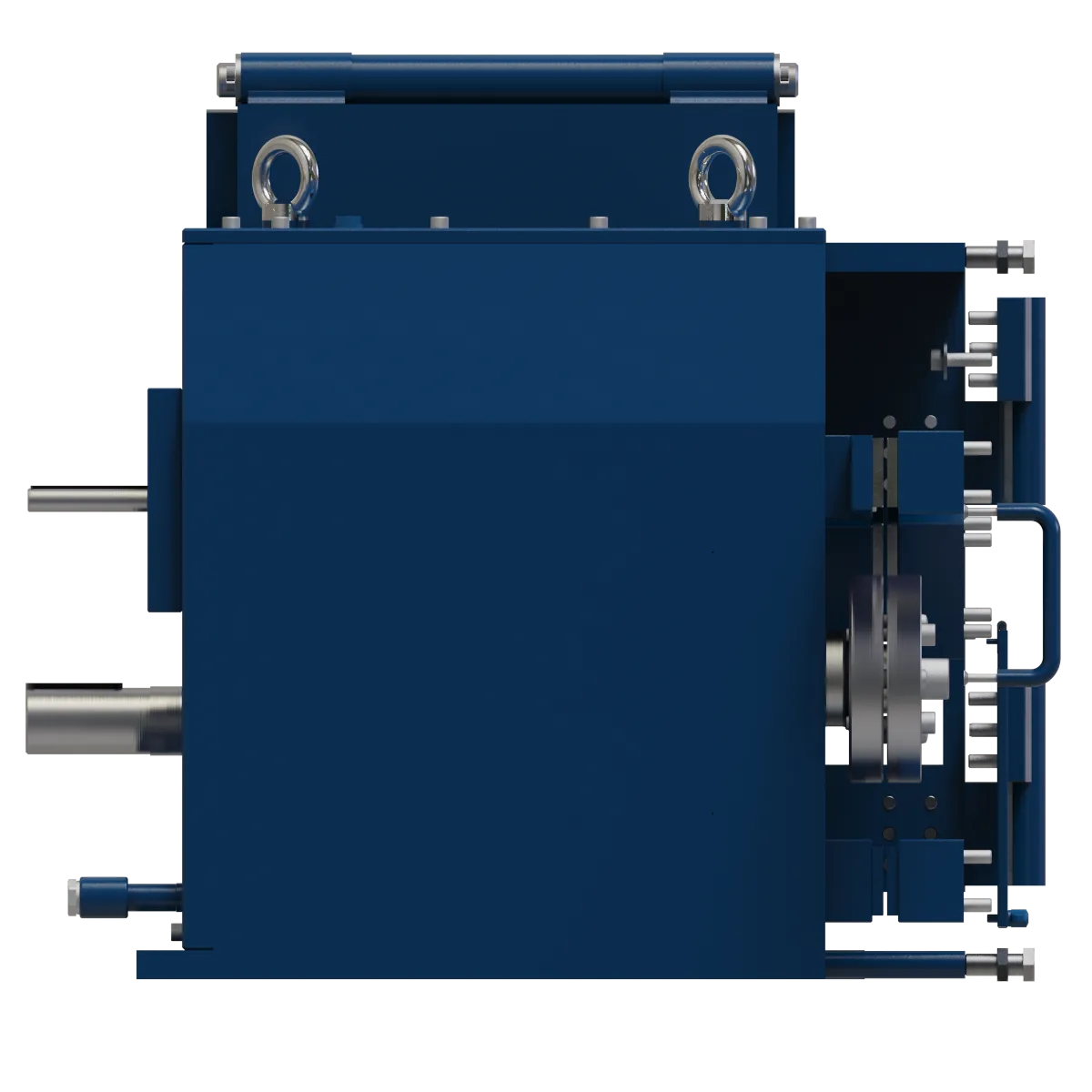

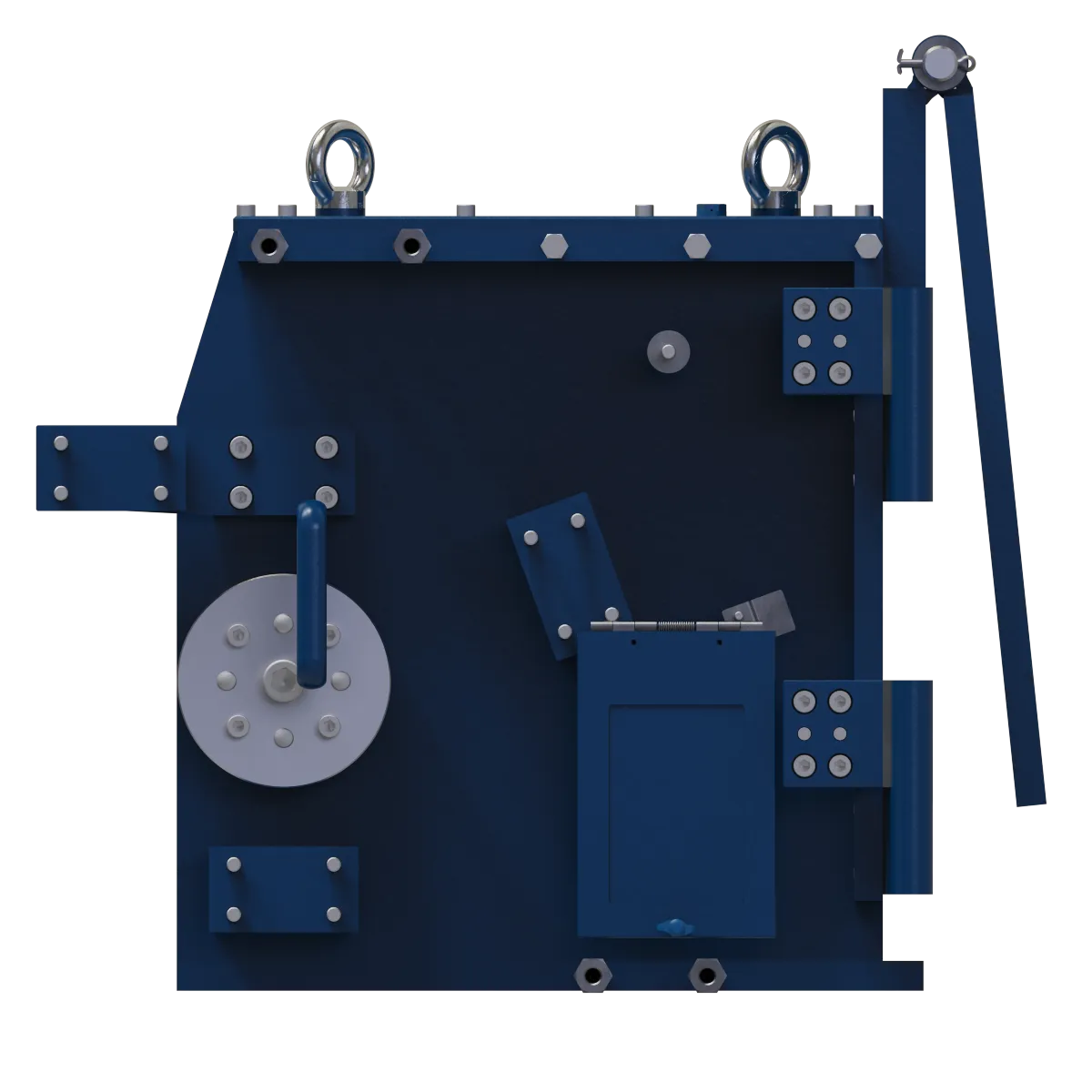

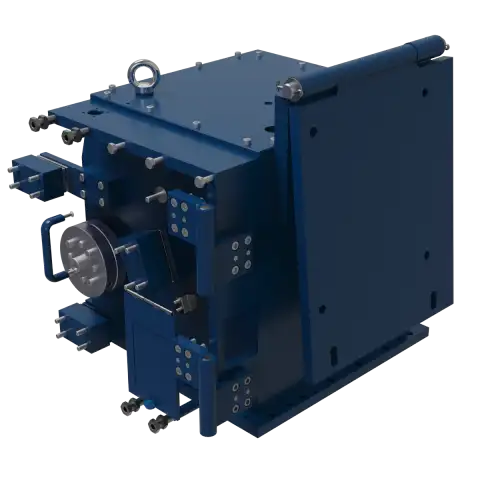

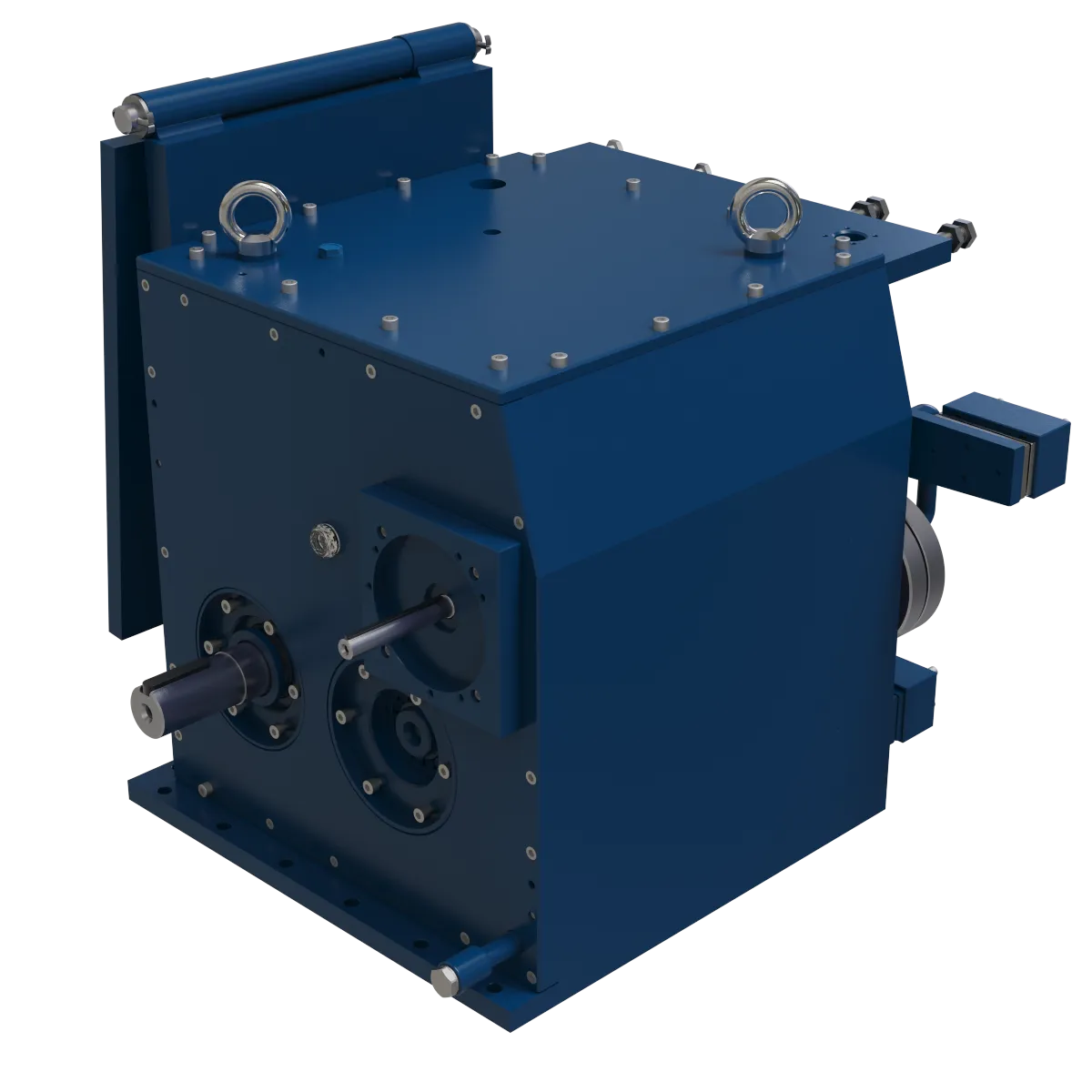

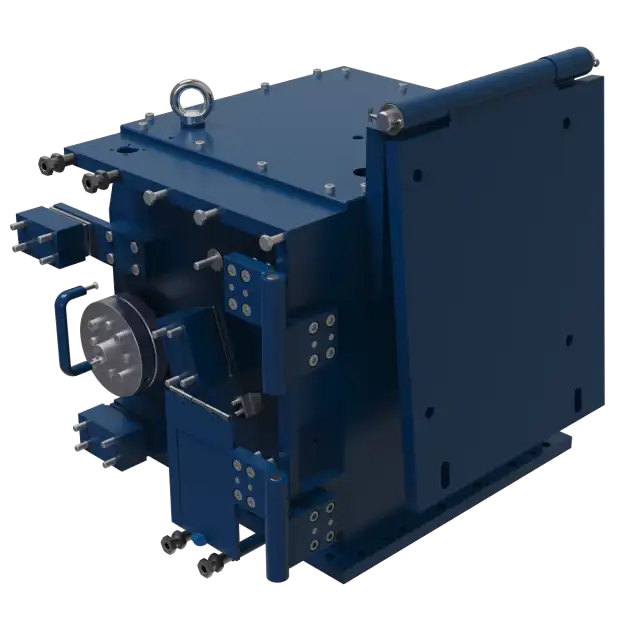

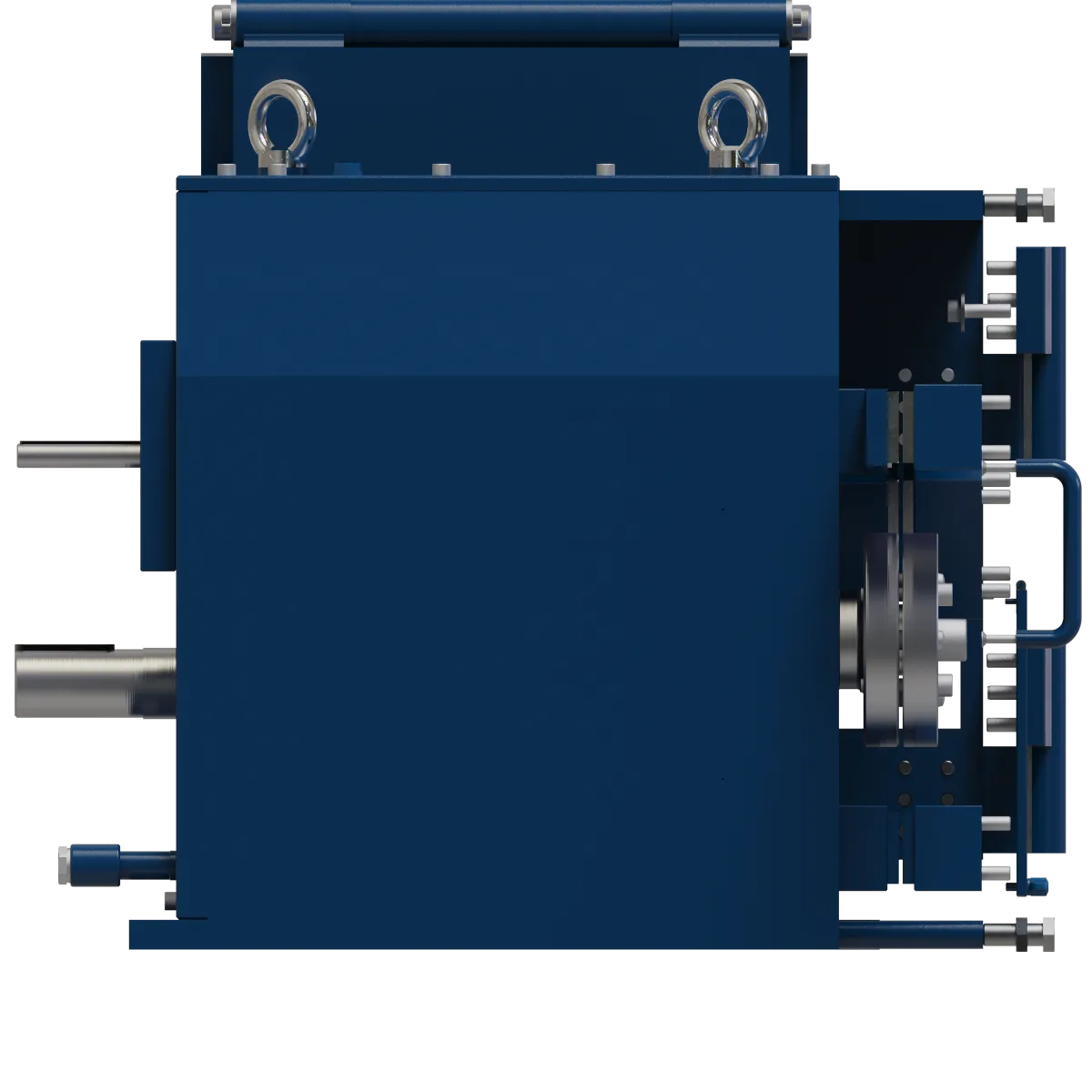

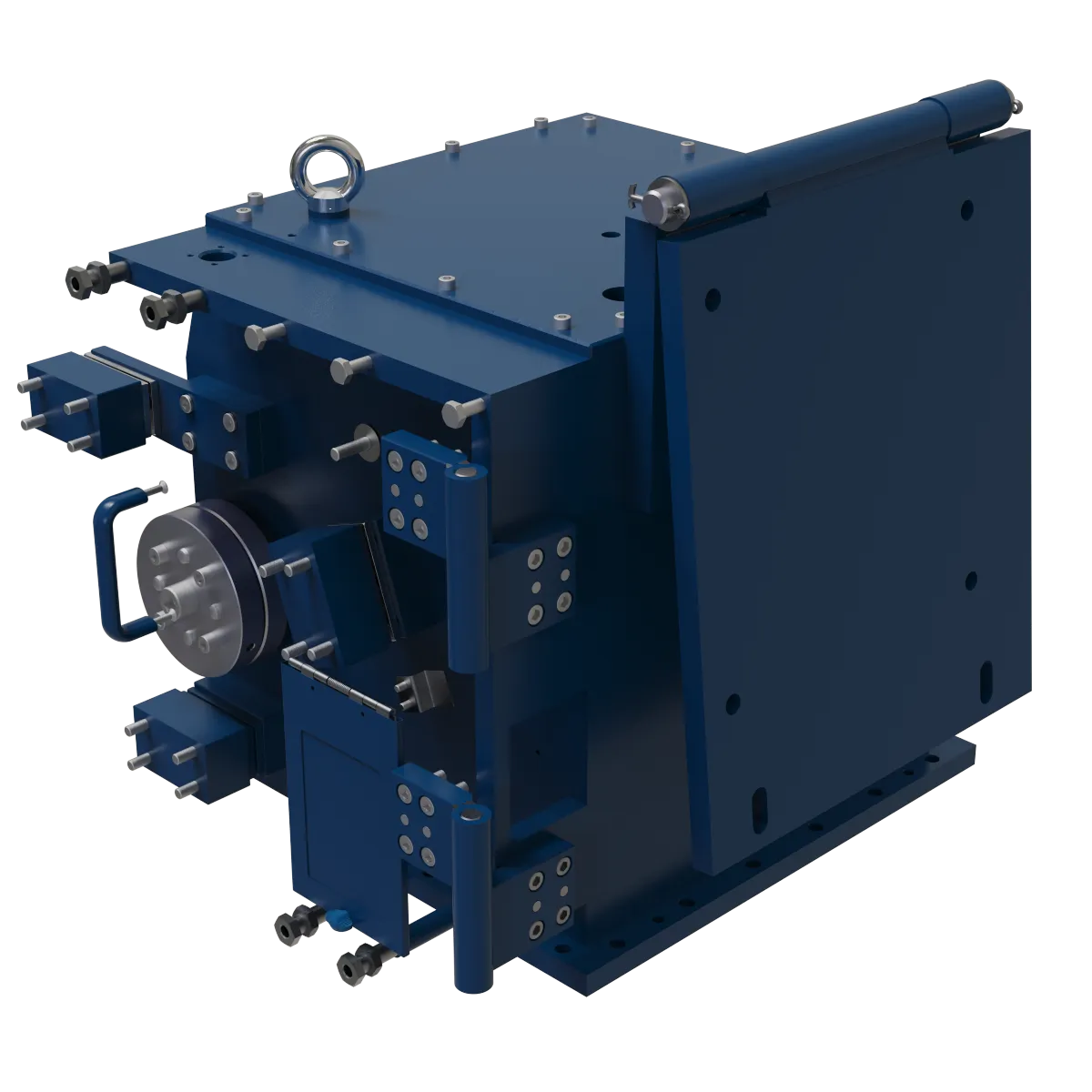

CSNC-175

Конструктивные особенности
Специальный редуктор для отрезного станка. Цилиндрический двухступенчатый

Область применения
Редуктор пилы для отрезной машины устанавливаемый на станок. Предназначен для применения в промышленных отраслях.

Description

Примечание

Данный редуктор является аналогом оборудования CSNC-175, произведенного индийской компанией.
Редуктор используется в качестве привода отрезного станка дискового типа.
Наше оборудование разработано с учетом тяжелых условий работы и обладает повышенной износостойкостью деталей и простотой их технического обслуживания.
Корпус редуктора был изготовлен путем сварки стальных элементов, что обеспечивает износостойкость и прочность деталей, которые успешно выдерживают ударные нагрузки. Монтаж оборудования происходит посредством опорной площадки.
Смазка зубчатых зацеплений происходит методом окунания в масляную ванну картера корпуса редуктора.
По количеству ступеней редуктор является двуступенчатым, по типу передачи – цилиндрическим. Быстроходный вал – цилиндрическим со шпоночным пазом, тихоходный – фланцевый. Зубчатые колеса произведены из легированных цементируемых сталей с последующим зубошлифованием.
Уплотнение тихоходного вала – манжетное, быстроходного – также манжетное.
Для обозначенного редуктора используется смазка минеральными маслами, поскольку данный редуктор технологически прост и надежен. Редуктор оснащен системой подачи масловоздушной смеси в зону реза металла.
С целью контроля уровня масла используется смотровое окно, которое также служит как для контроля сборки, так и периодических осмотров редуктора при эксплуатации.
Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе, эпоксидной двухкомпонентной краской, содержащей противокоррозионные пигменты.
Characteristics
- Parameter
- Value
- Reducer transmission type
- Cylindrical
- Number of transmission stages
- Two stage
- Axle arrangement
- Parallel
- Gear ratio
- 5.7
- Torque N*m
- 2000
- Total center distance, mm
- 295
- Efficiency, rel.
- 0.96
- Weight, kg
- 550
Dimensions
Чертеж редуктора
