2Ч-80
В избранное

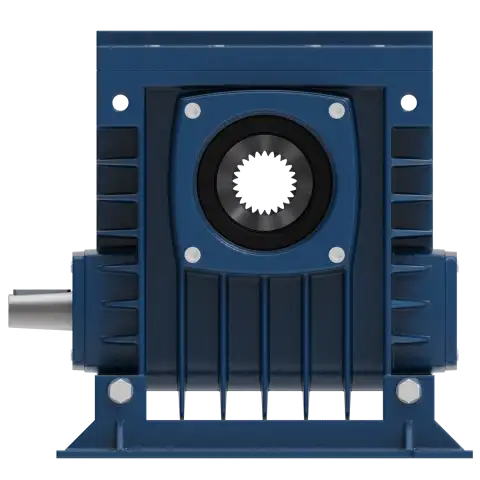

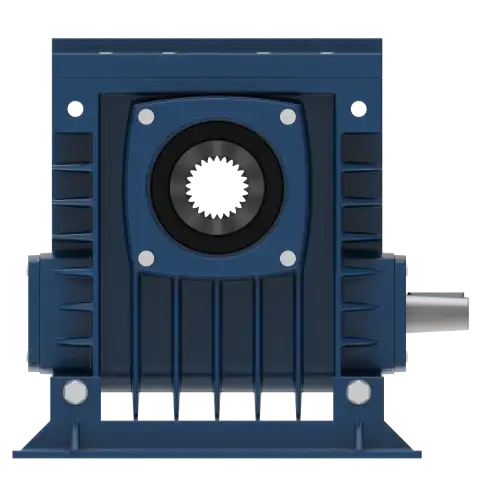

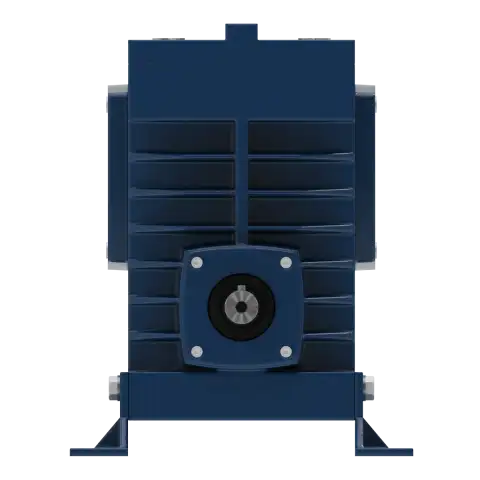

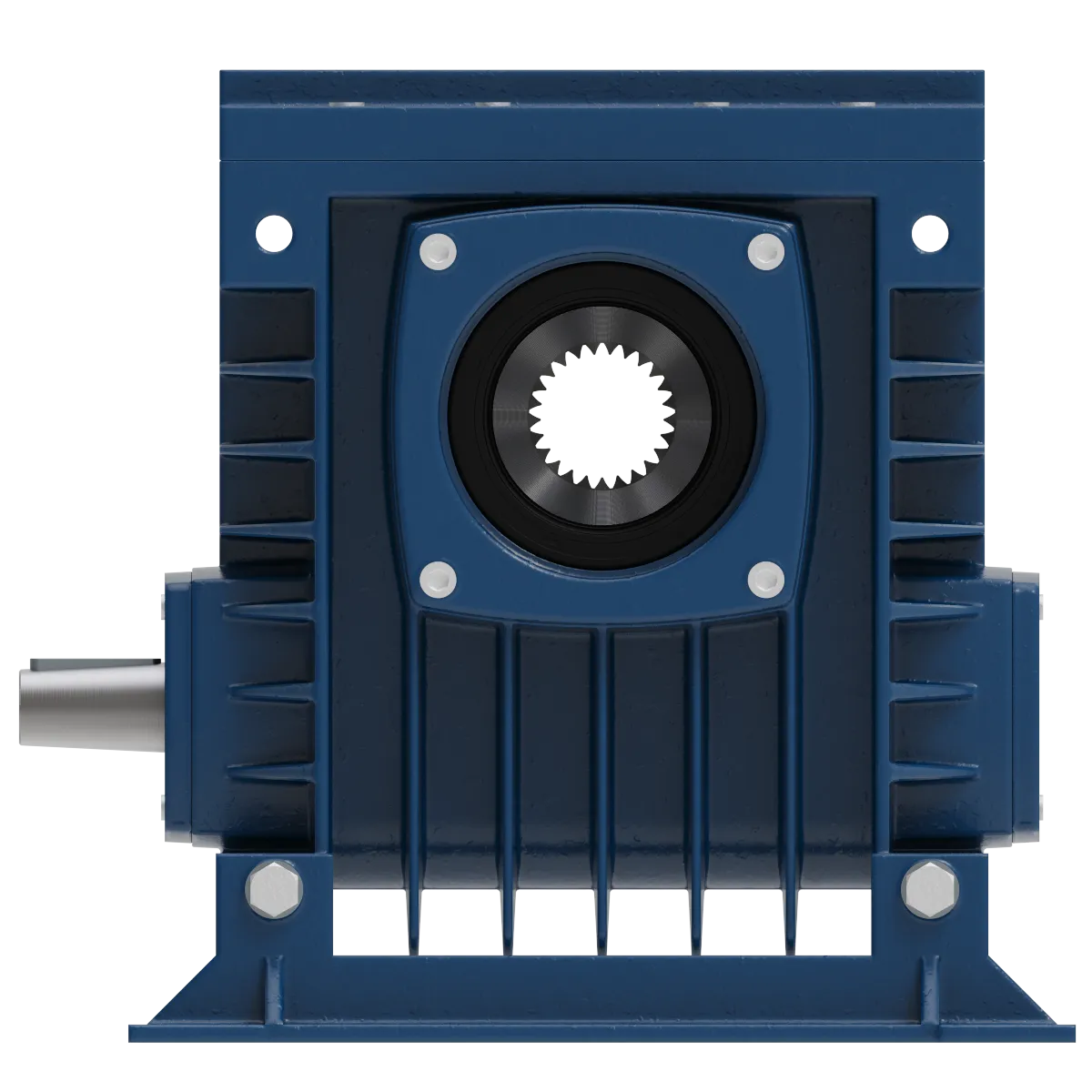

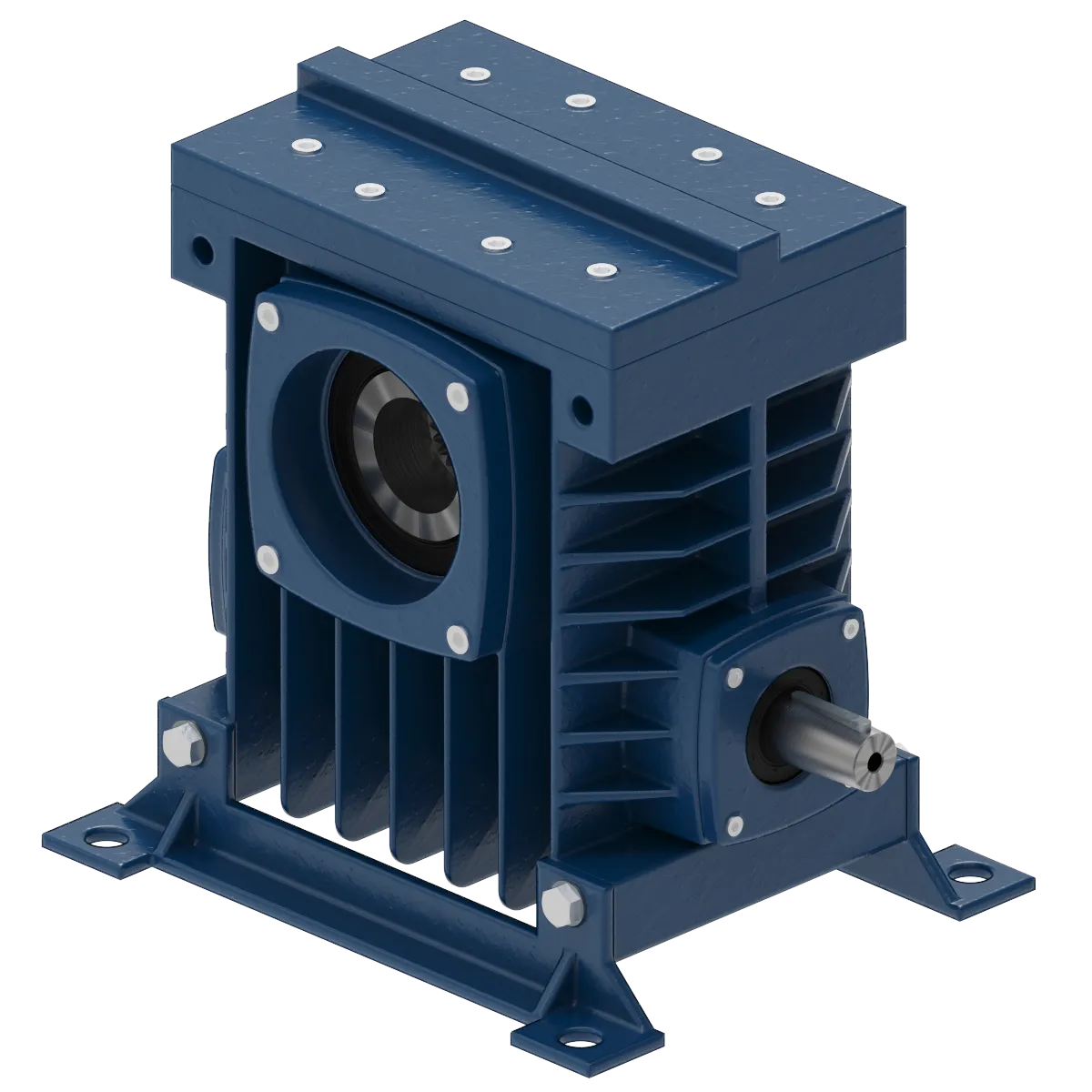

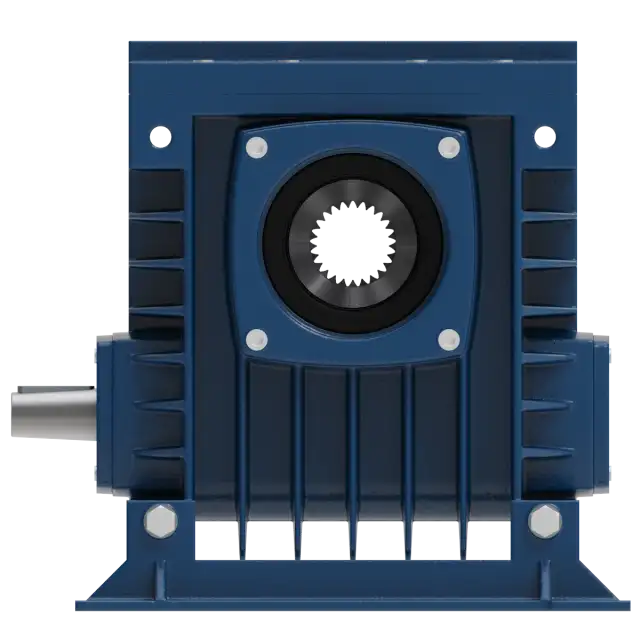

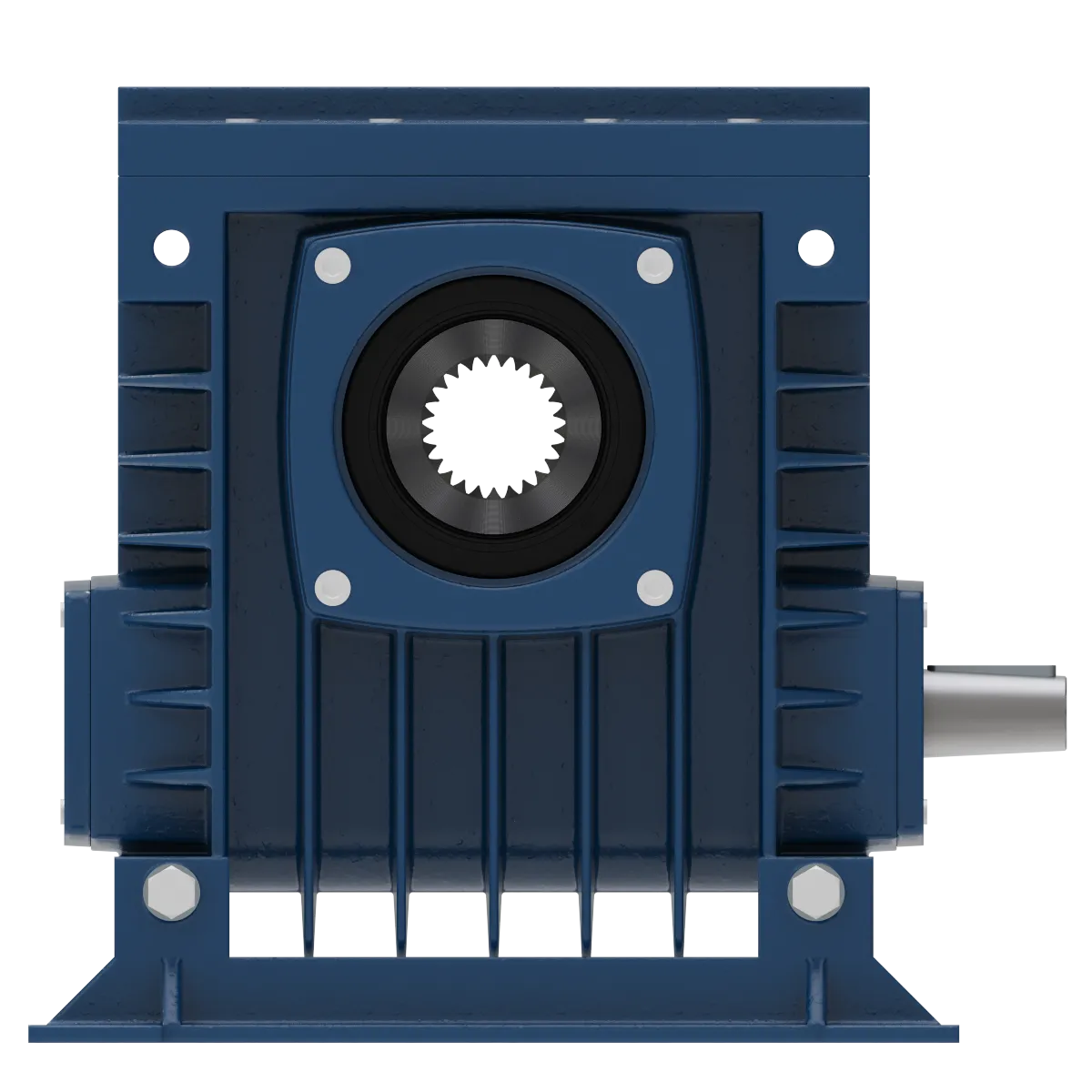

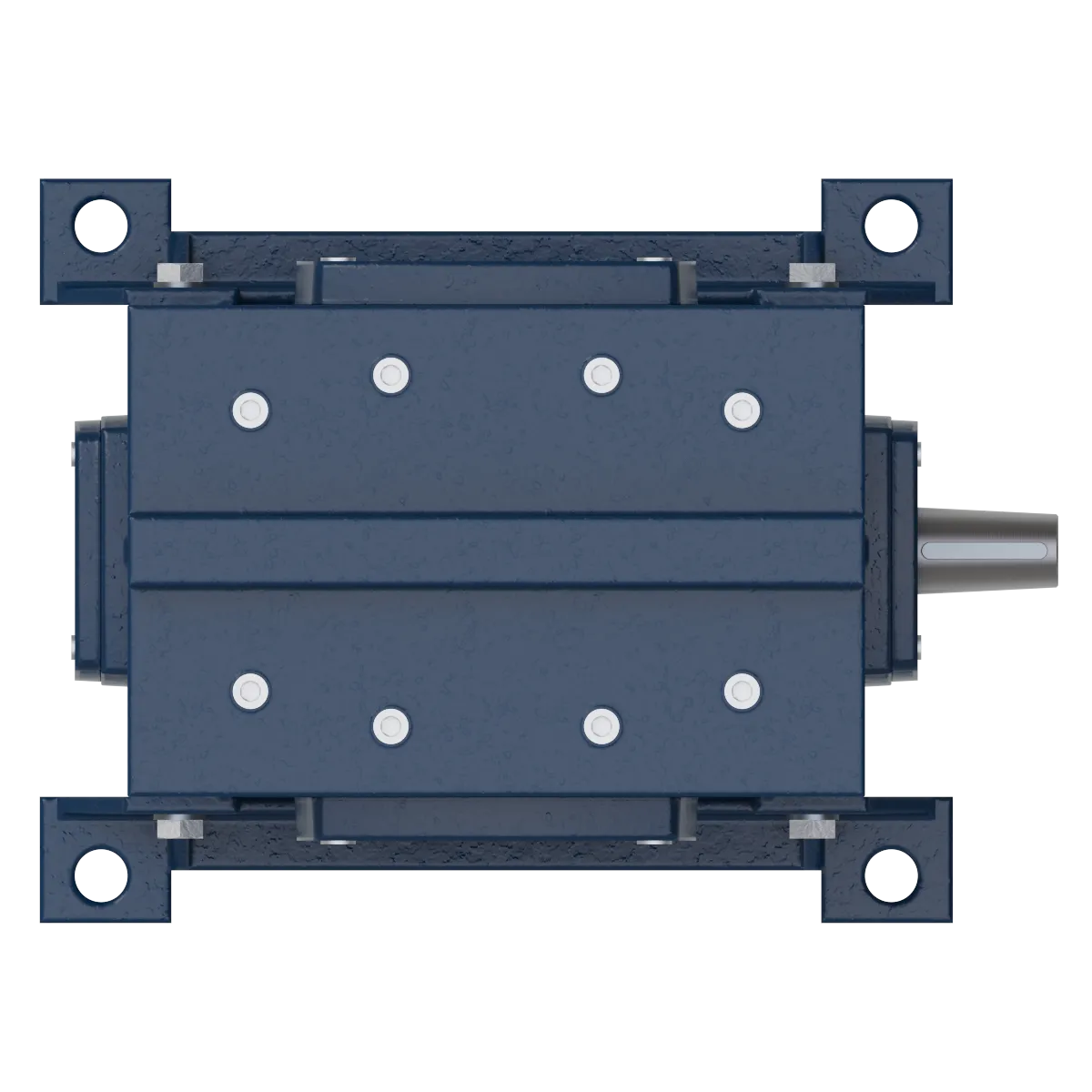

2Ч-80
-
Конструктивные особенности
-
Корпус редукторов червячных одноступенчатых типа 2Ч выполняется из алюминия, окрашенного краской, предотвращающей образование коррозии. Квадратная форма корпусов позволяет переставлять лапы на любую из сторон и благодаря этому упрощать монтаж. Редукторы червячные одноступенчатые универсальные типа 2Ч-40 выпускаются взамен редукторов типа РЧУ, обладают по отношению к ним повышенной нагрузочной способностью.
-
Область применения
-
Червячный редуктор 2Ч – одноступенчатый редуктор общепромышленного назначения, применяемый в целях понижения угловой скорости вращения выходного вала с безопасным повышением показателей крутящего момента. Процесс преобразования выполняется посредством червячной передачи внутри механизма. Широкий перечень сфер использования червячного редуктора 2Ч обуславливается его универсальными эксплуатационными характеристиками.
-
Описание
Примечание
На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-040 или червячный одноступенчатый редуктор NMRV-040 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшую массу 2,3 кг, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 61 Н*м и т.д.).
Условия применения
- Направление вращения валов – любое;
- Частота вращения на входе – не более 1500 об/мин;
- Характер нагрузки – постоянная или периодическая;
- Уровень запыленности воздуха в месте установки – до 10 мг/кубометр пространства;
- Тип атмосферы – первый или второй согласно ГОСТ 15150;
- Размещение – на объектах с 1 по 4 категорию (условия, приближенные к открытым площадкам с доступом свежего воздуха).
Пример обозначения редуктора при заказе
2Ч-80-20-51-2-1-ЦЦ-УЗ, где:
2 - порядковый номер модернизации;
Ч - тип червячный одноступенчатый;
80 - межосевое расстояние, мм;
20 - передаточное отношение;
51 - вариант сборки по ГОСТ 20373;
2 - вариант расположения червячной пары;
1 - вариант расположения лап;
ЦЦ - вариант исполнения конца входного и выходного вала соответственно;
У3 – климатическое исполнение и категория размещения редуктора по ГОСТ 15150-69.
-
Характеристики
-
Параметр
-
Значение
- Тип передачи редуктора
- Червячный
- Количество ступеней передачи
- Одноступенчатый
- Расположение осей
- Перекрестное
- Передаточное отношение
- 16; 25; 63; 8; 10; 12.5; 20; 31.5; 40; 50; 80
- Крутящий момент Н*м
- 280
- Суммарное межосевое расстояние, мм
- 80
- Варианты сборки
- 51; 52; 53; 56
- Масса, кг
- 18.6
-
-
Габариты
Габариты редуктора
Описание
Характеристики
Габариты
Примечание
На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-040 или червячный одноступенчатый редуктор NMRV-040 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшую массу 2,3 кг, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 61 Н*м и т.д.).
Условия применения
- Направление вращения валов – любое;
- Частота вращения на входе – не более 1500 об/мин;
- Характер нагрузки – постоянная или периодическая;
- Уровень запыленности воздуха в месте установки – до 10 мг/кубометр пространства;
- Тип атмосферы – первый или второй согласно ГОСТ 15150;
- Размещение – на объектах с 1 по 4 категорию (условия, приближенные к открытым площадкам с доступом свежего воздуха).
Пример обозначения редуктора при заказе
2Ч-80-20-51-2-1-ЦЦ-УЗ, где:
2 - порядковый номер модернизации;
Ч - тип червячный одноступенчатый;
80 - межосевое расстояние, мм;
20 - передаточное отношение;
51 - вариант сборки по ГОСТ 20373;
2 - вариант расположения червячной пары;
1 - вариант расположения лап;
ЦЦ - вариант исполнения конца входного и выходного вала соответственно;
У3 – климатическое исполнение и категория размещения редуктора по ГОСТ 15150-69.
-
Параметр
-
Значение
- Тип передачи редуктора
- Червячный
- Количество ступеней передачи
- Одноступенчатый
- Расположение осей
- Перекрестное
- Передаточное отношение
- 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80
- Крутящий момент Н*м
- 280
- Суммарное межосевое расстояние, мм
- 80
- Варианты сборки
- 51; 52; 53; 56
- Масса, кг
- 18.6
