РЧСП-180
В избранное

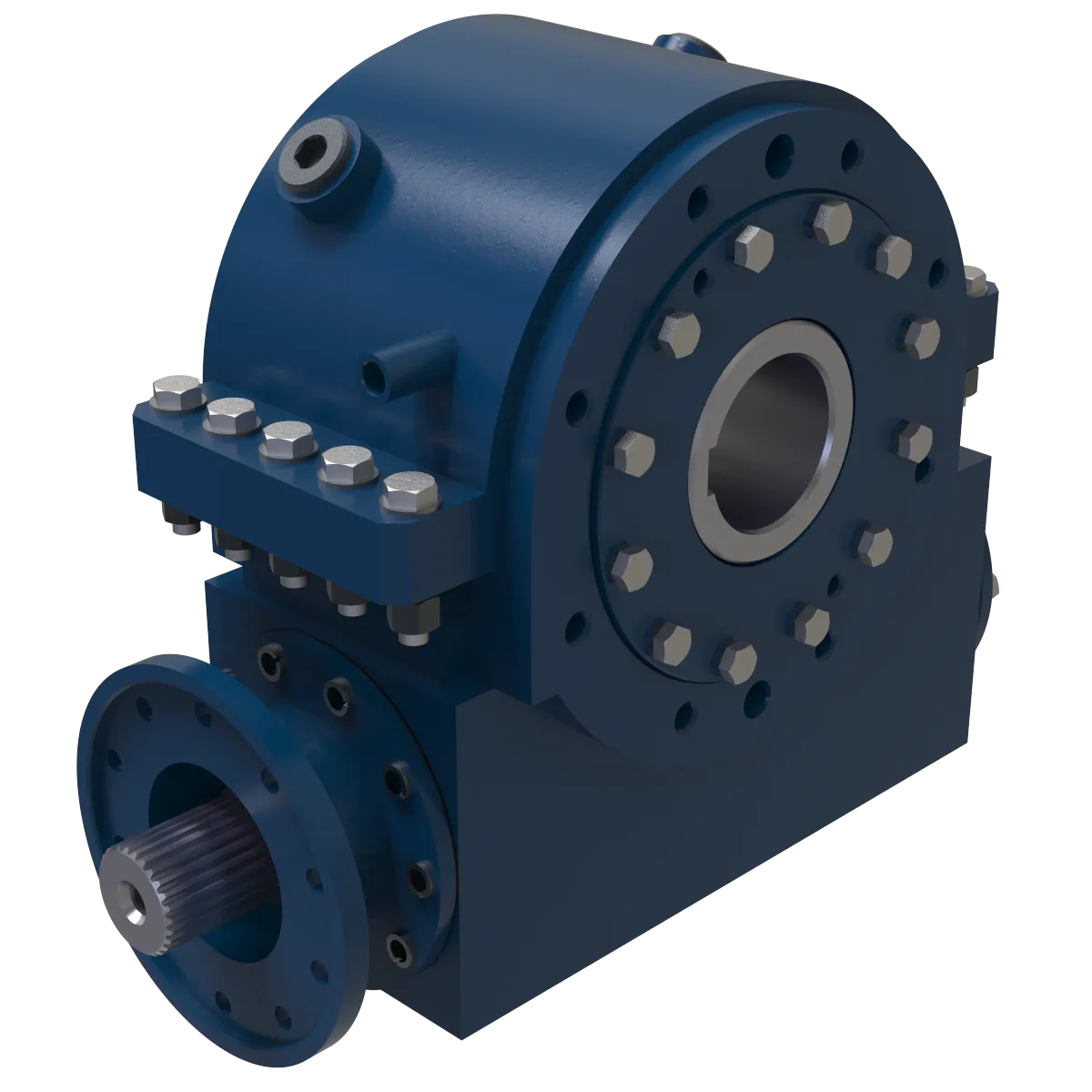

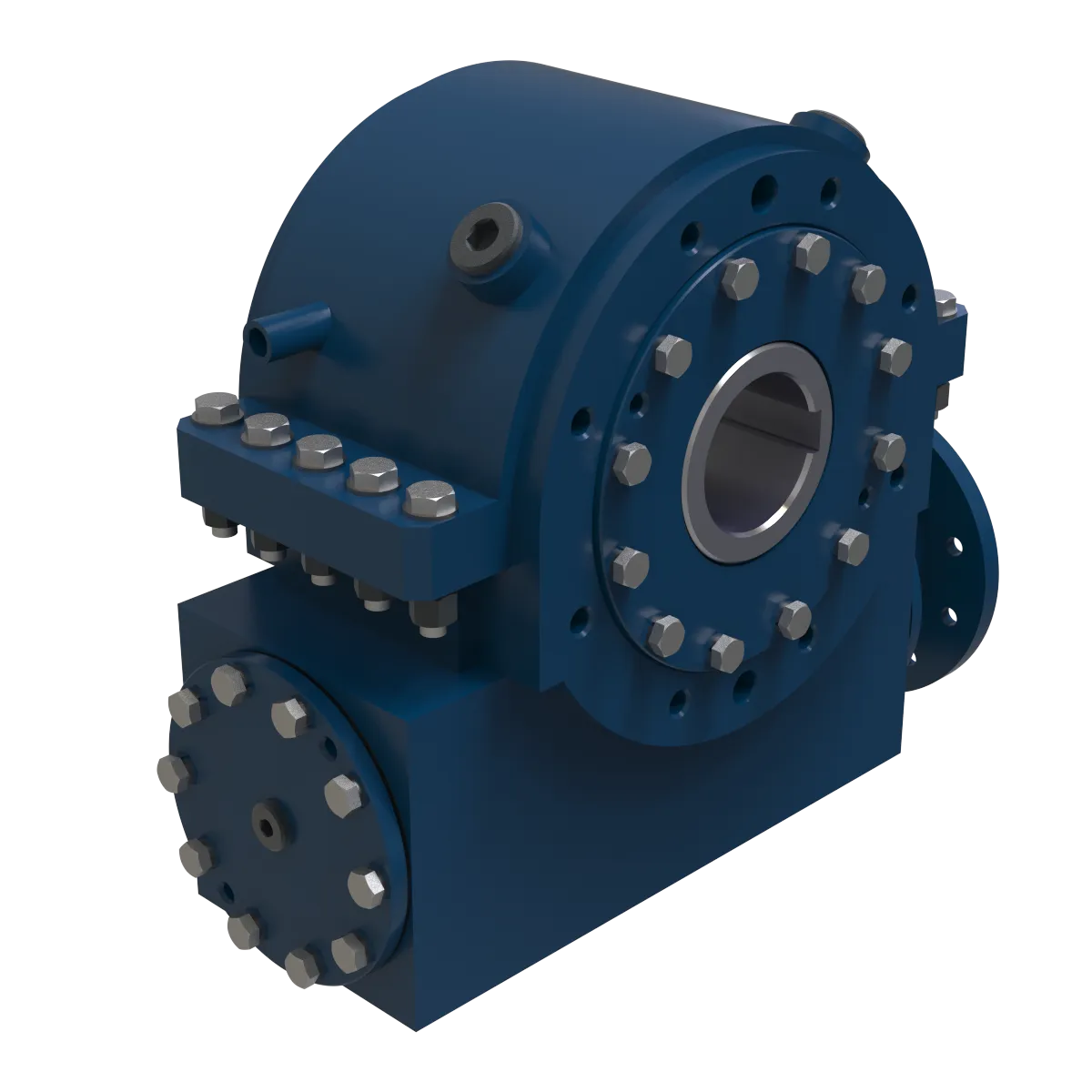

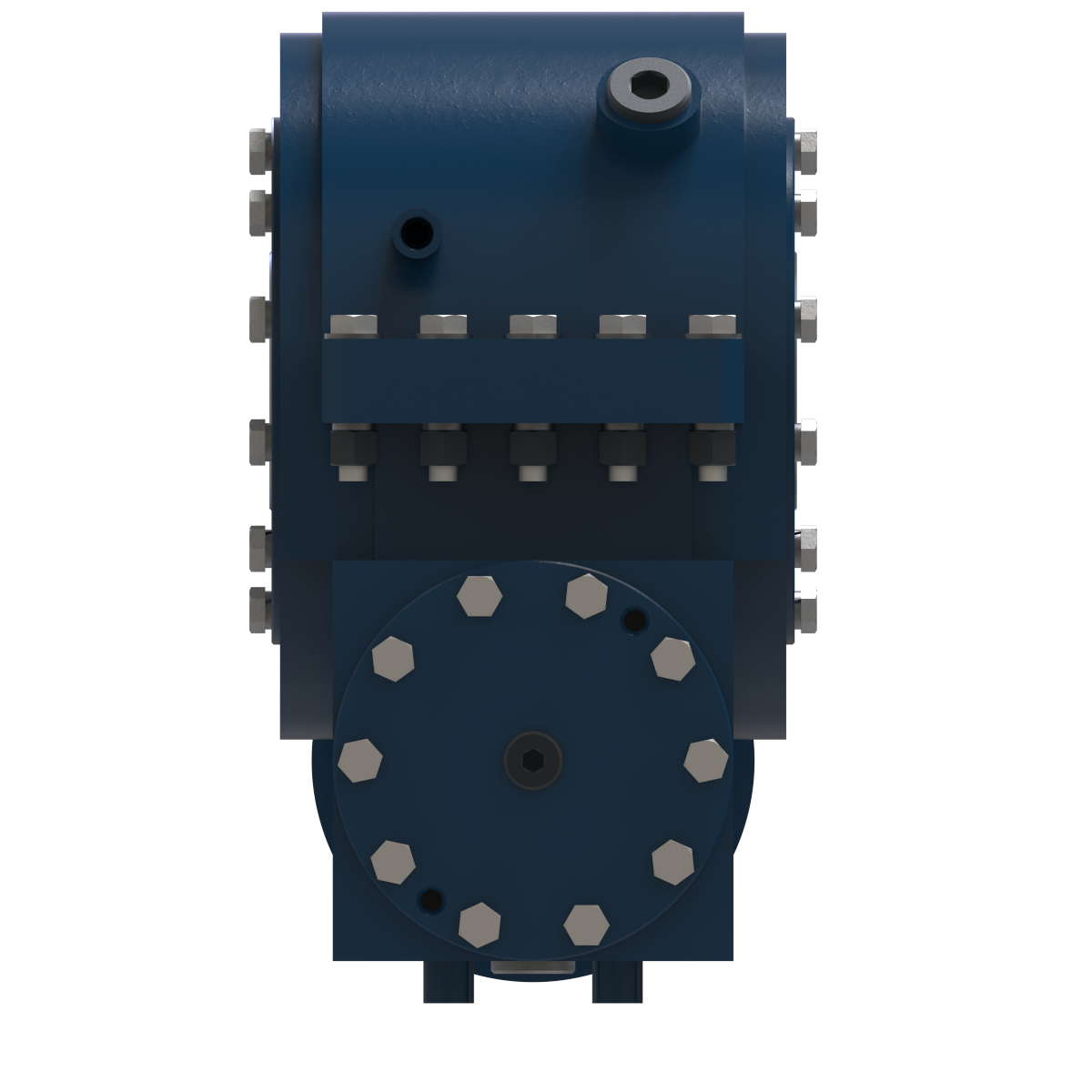

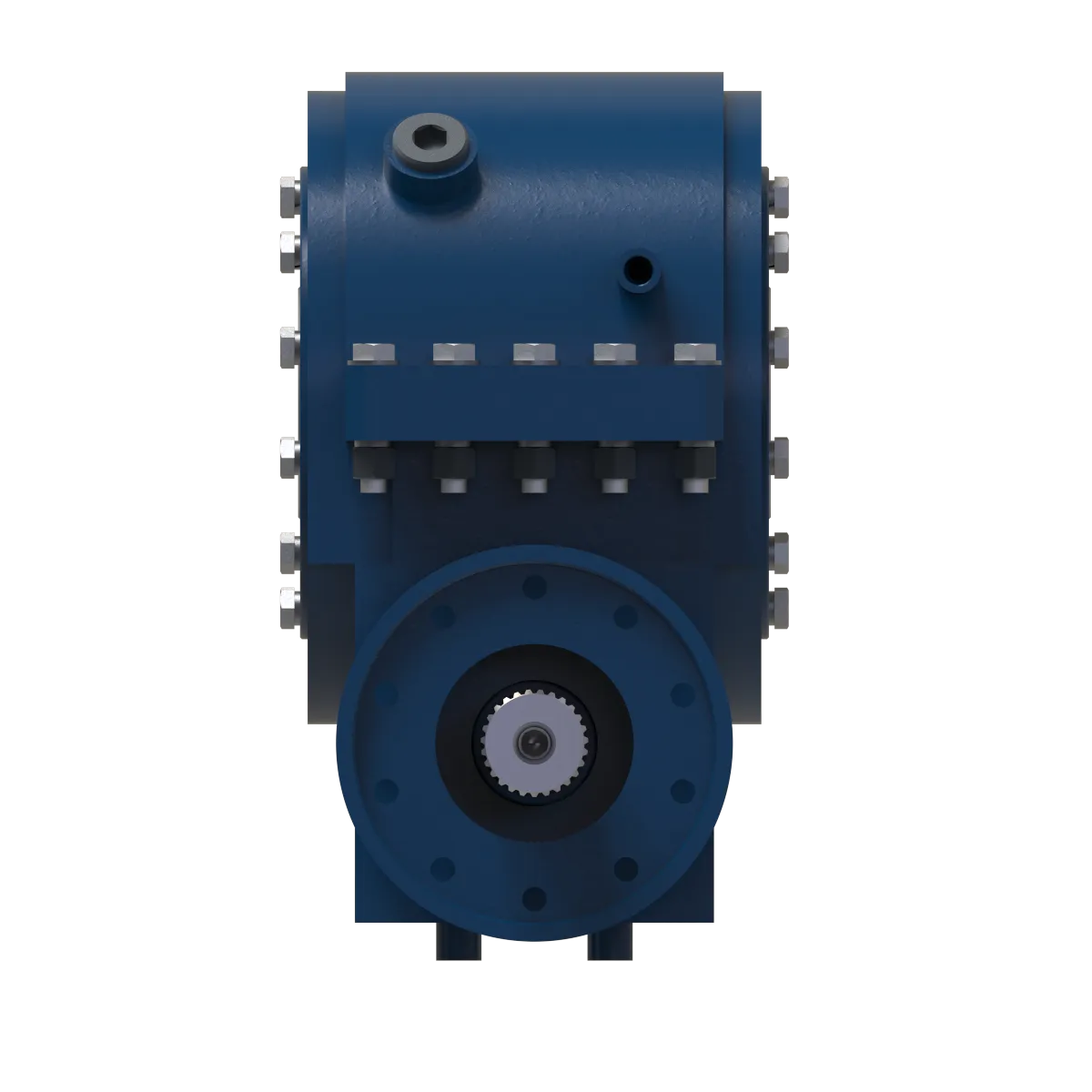

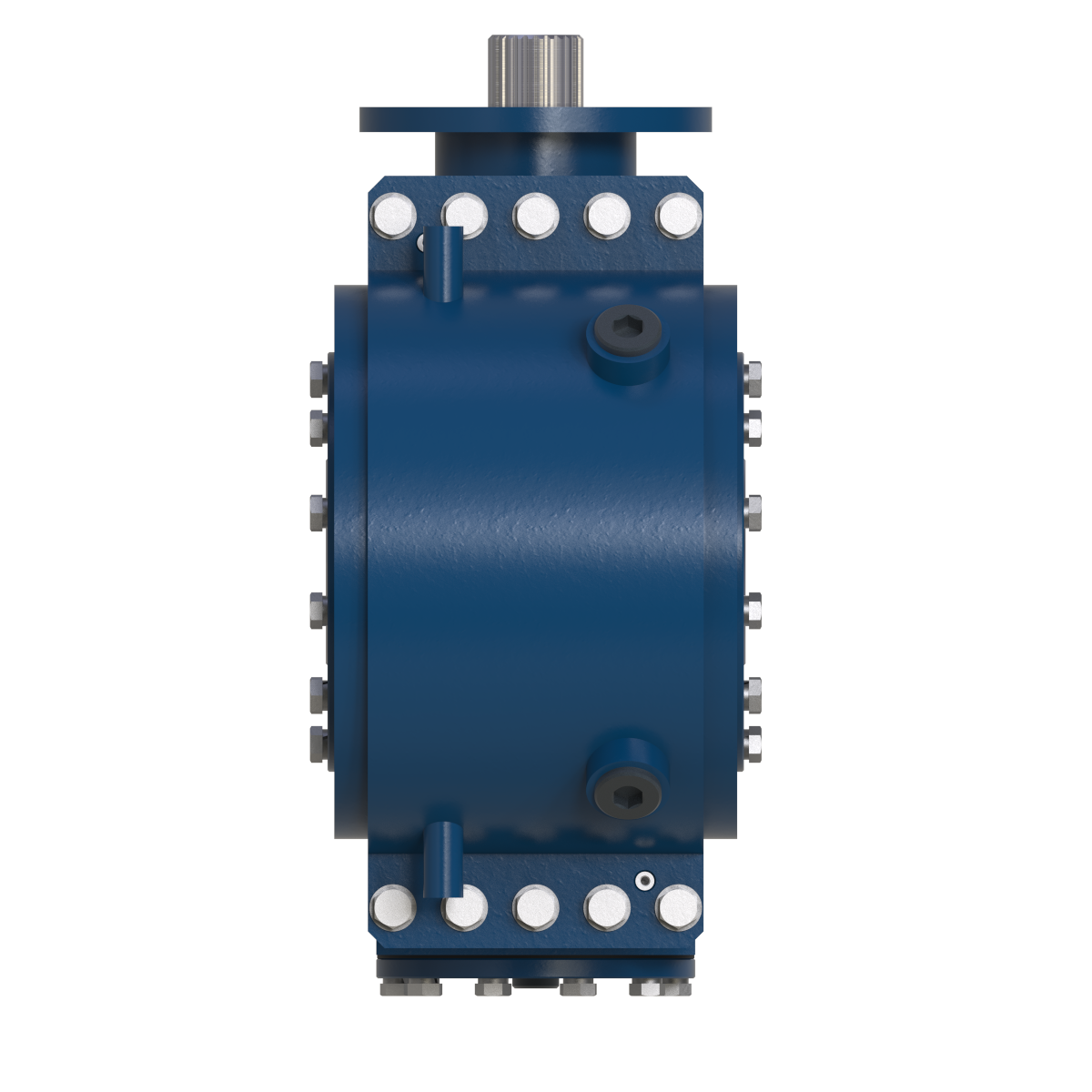

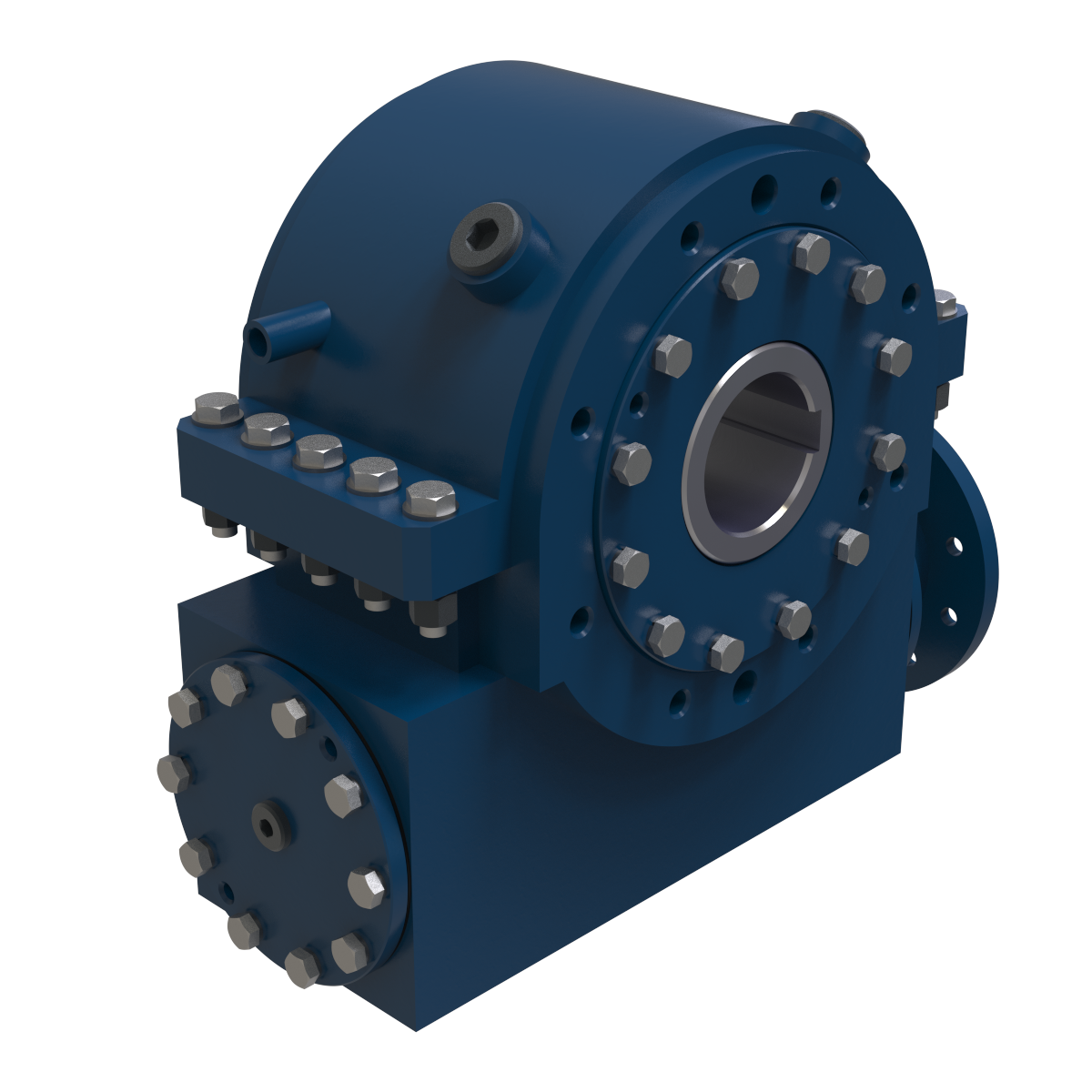

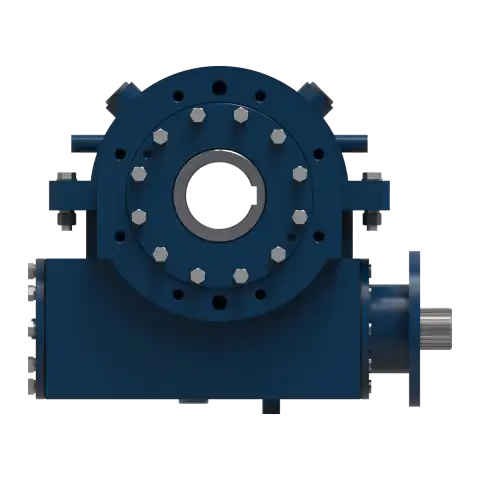

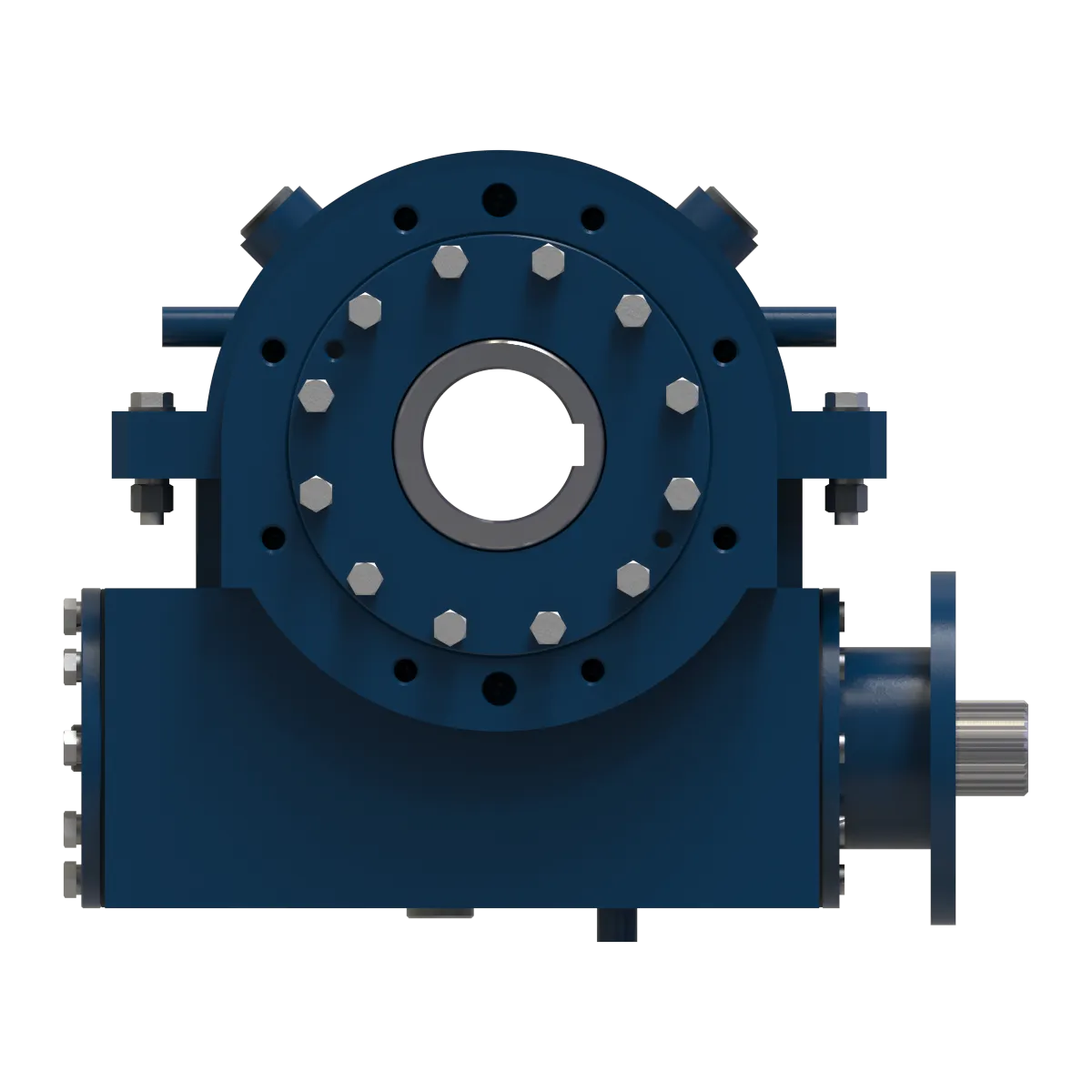

РЧСП-180
-
Конструктивные особенности
-

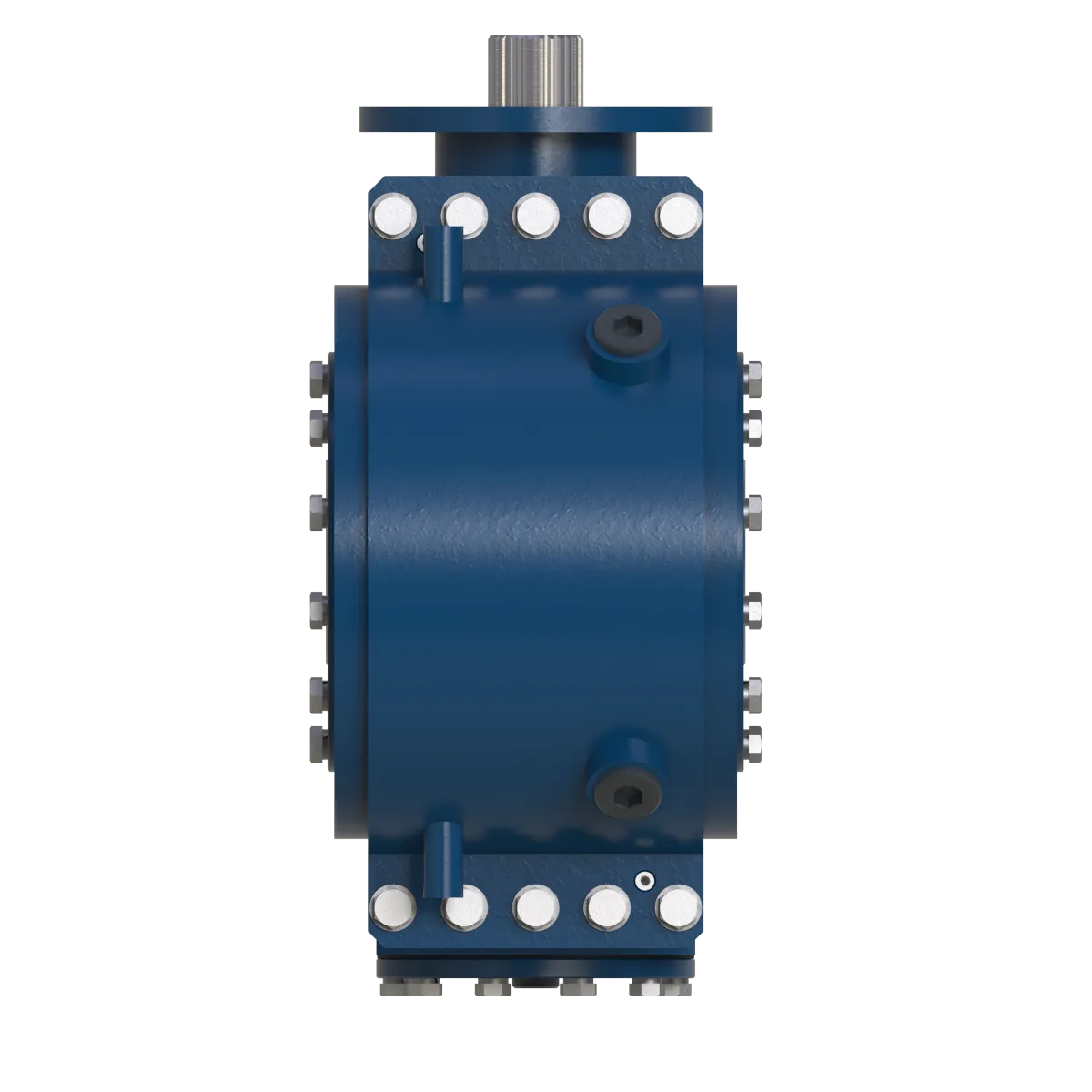

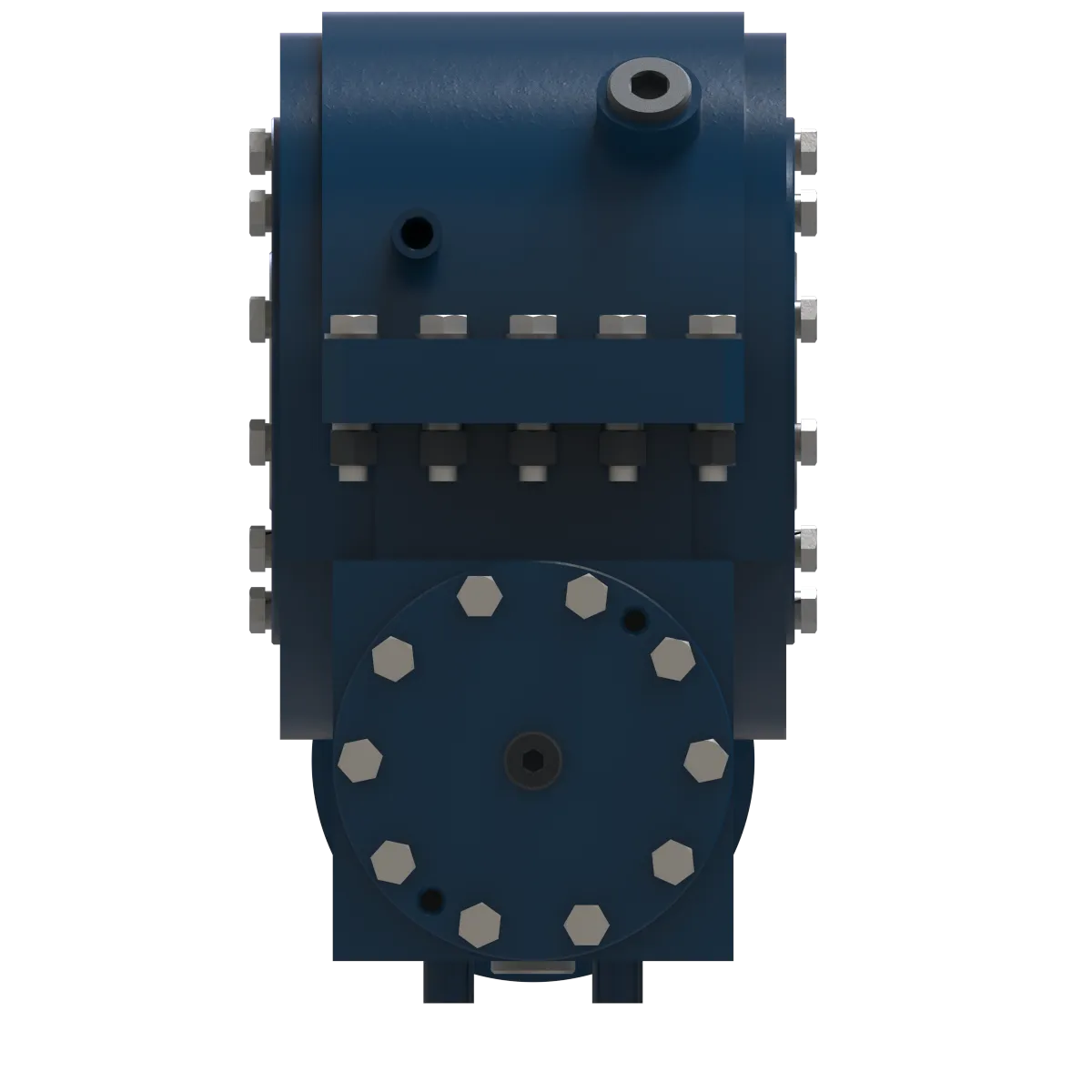

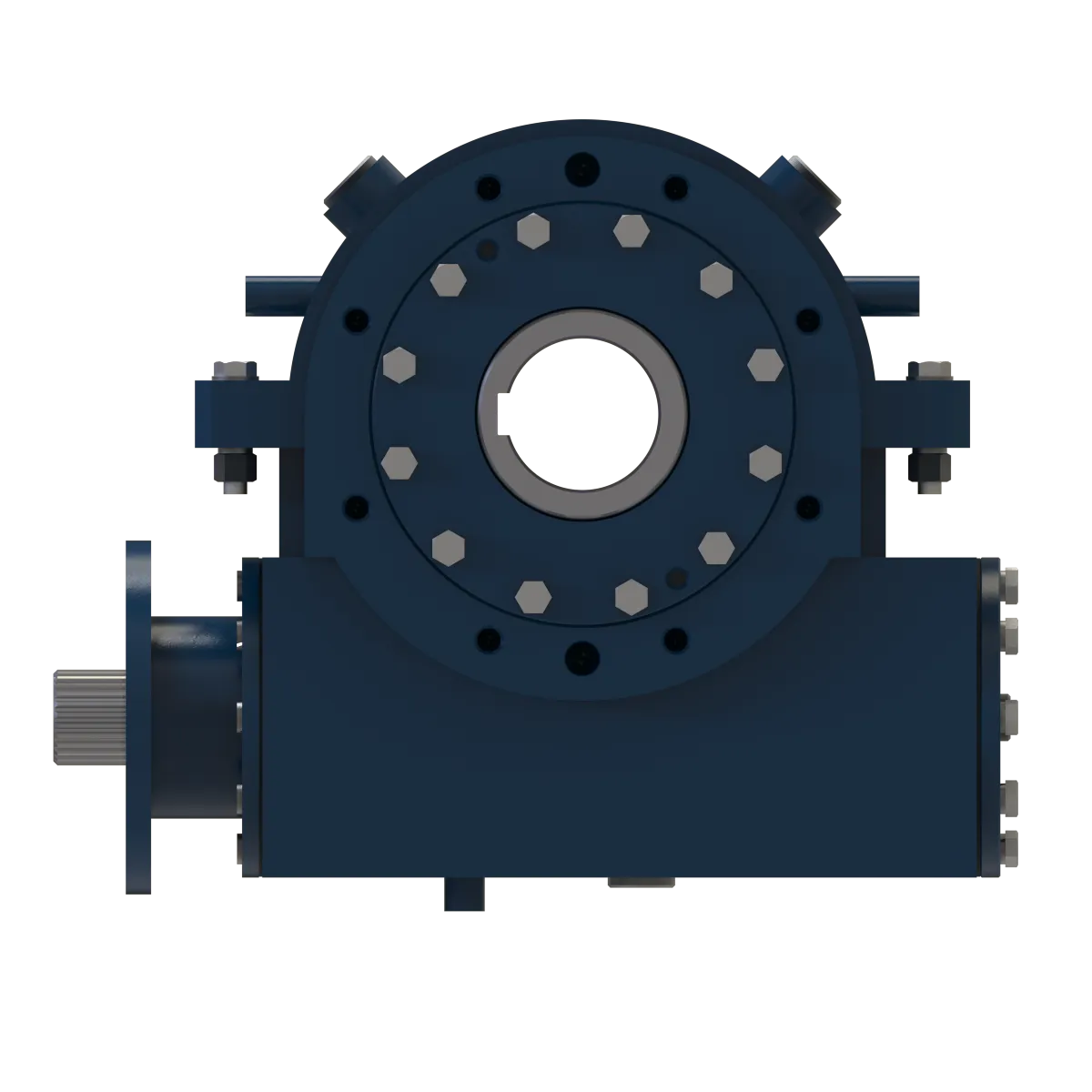

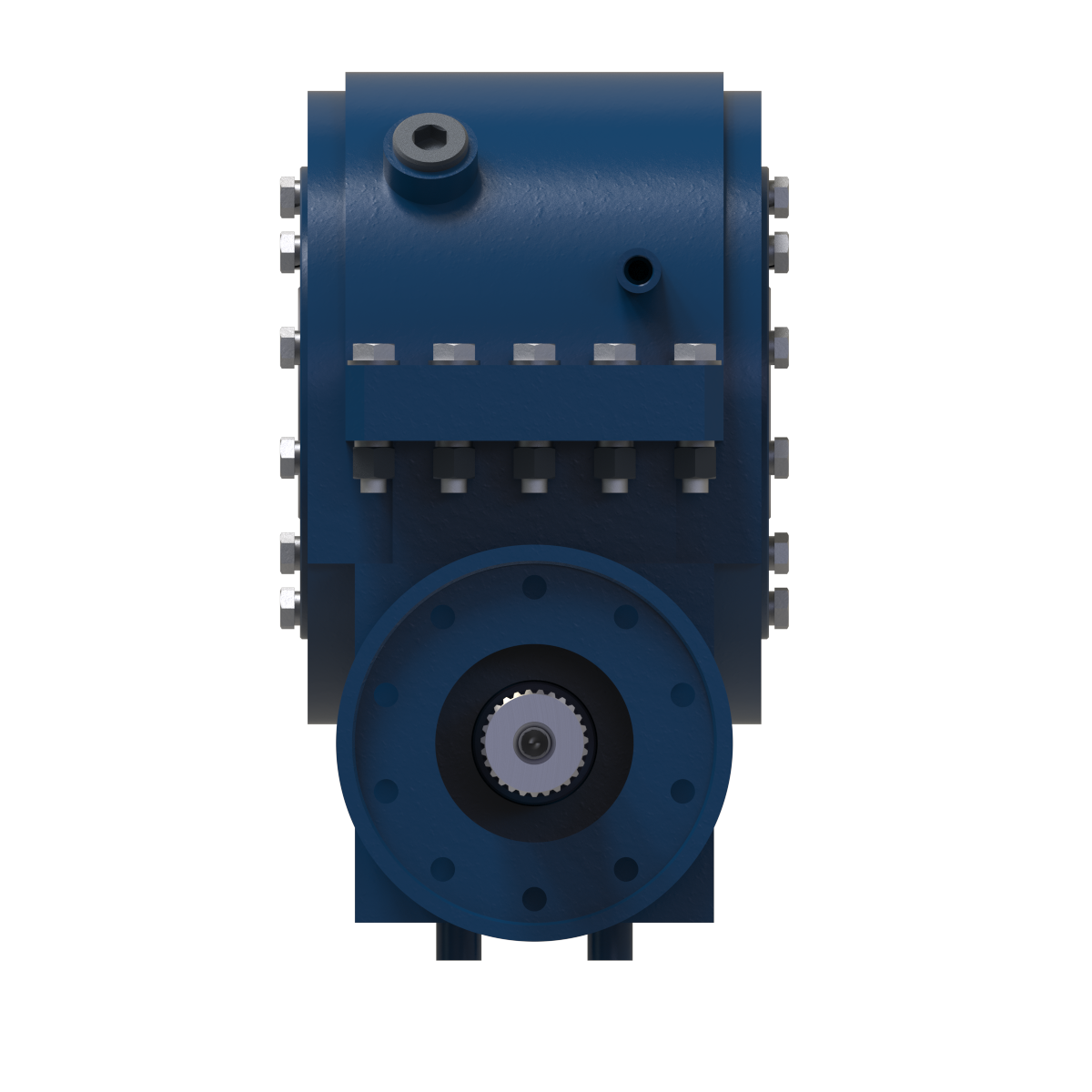

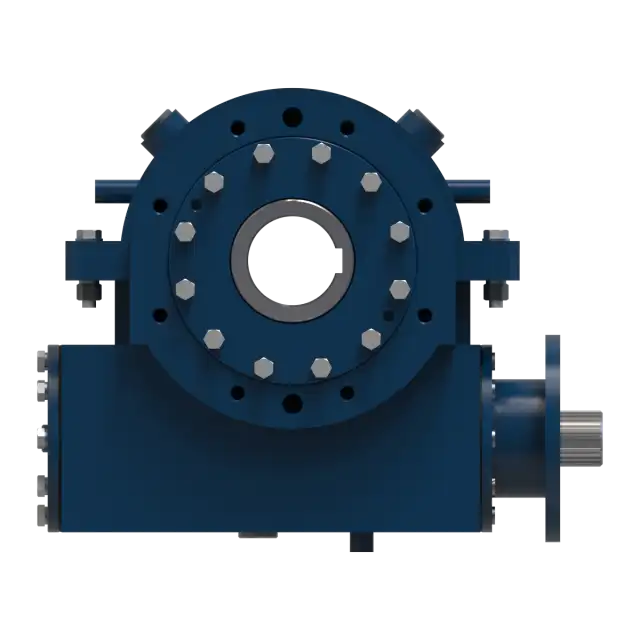

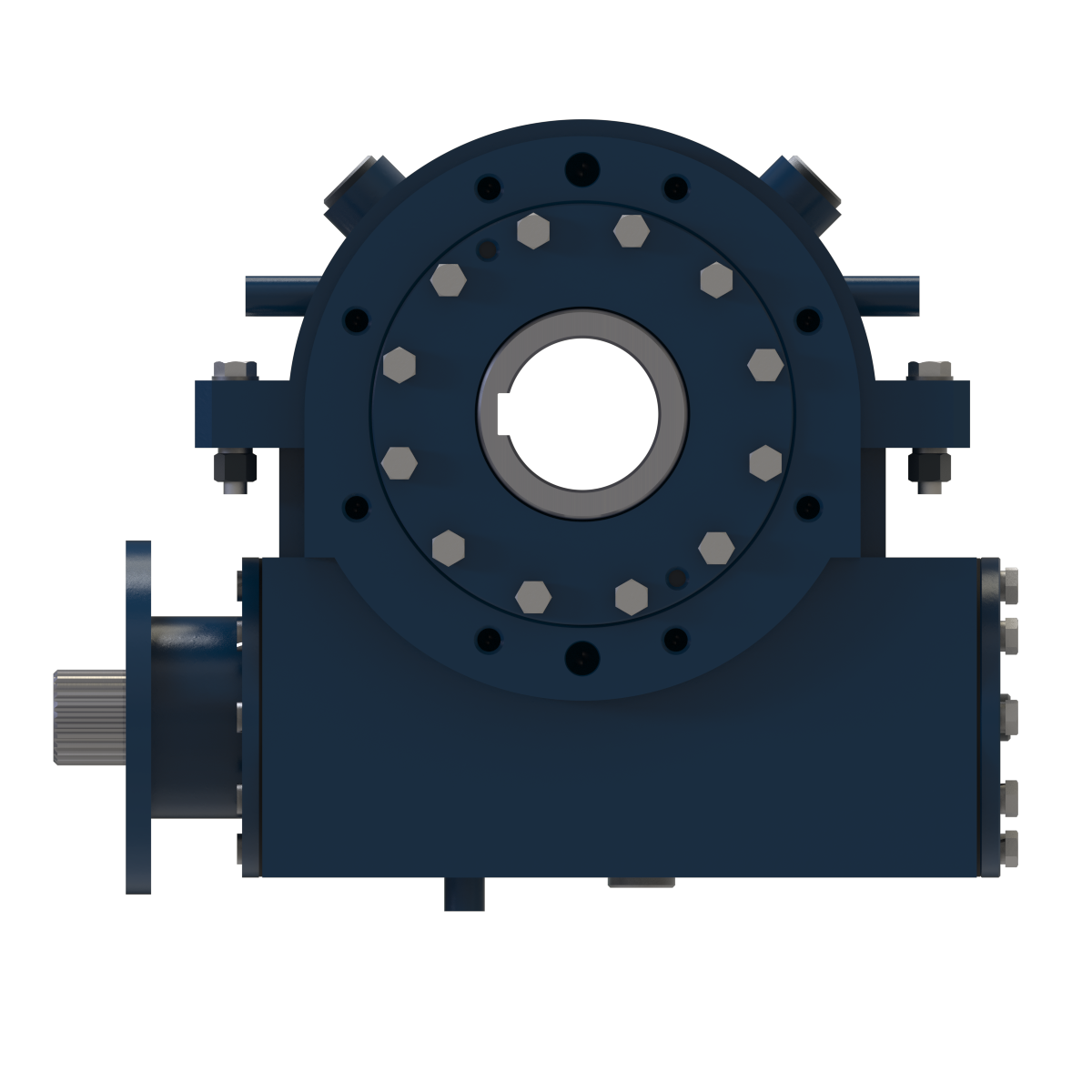

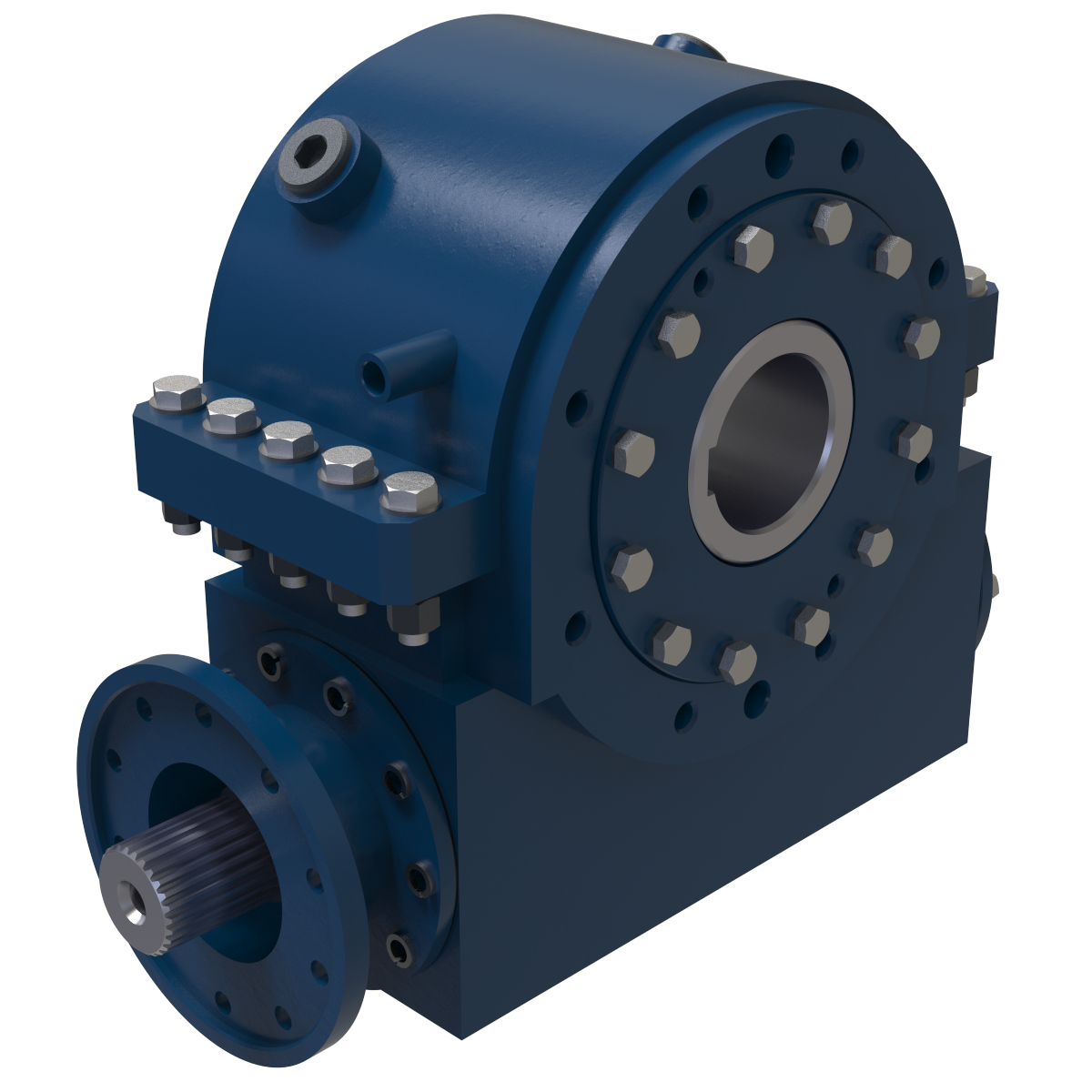

Одноступенчатый червячный редуктор.
-
Область применения
-
Используется в приводе машины непрерывного литья заготовок в металлургической промышленности.
-
Описание
Примечание
Редуктор червячный, одноступенчатый.
Корпус редуктора стальной сварной.
Для монтажа используется моментный рычаг.
Тихоходный вал полый со шпоночным пазом, быстроходный цилиндрический со шлицами. Уплотнения быстроходного и тихоходного валов – манжетные.
Заливаемое масло – минеральное, смазка погружением.
Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе и эпоксидной двухкомпонентной краской, содержащей противокоррозионные пигменты.
-
Характеристики
-
Параметр
-
Значение
- Тип передачи редуктора
- Червячный
- Количество ступеней передачи
- Одноступенчатый
- Расположение осей
- Перекрестное
- Передаточное отношение
- 33
- Крутящий момент Н*м
- 8.6
- Суммарное межосевое расстояние, мм
- 180
- Масса, кг
- 180
-
-
Габариты
