1Ц2У-100

Конструктивные особенности

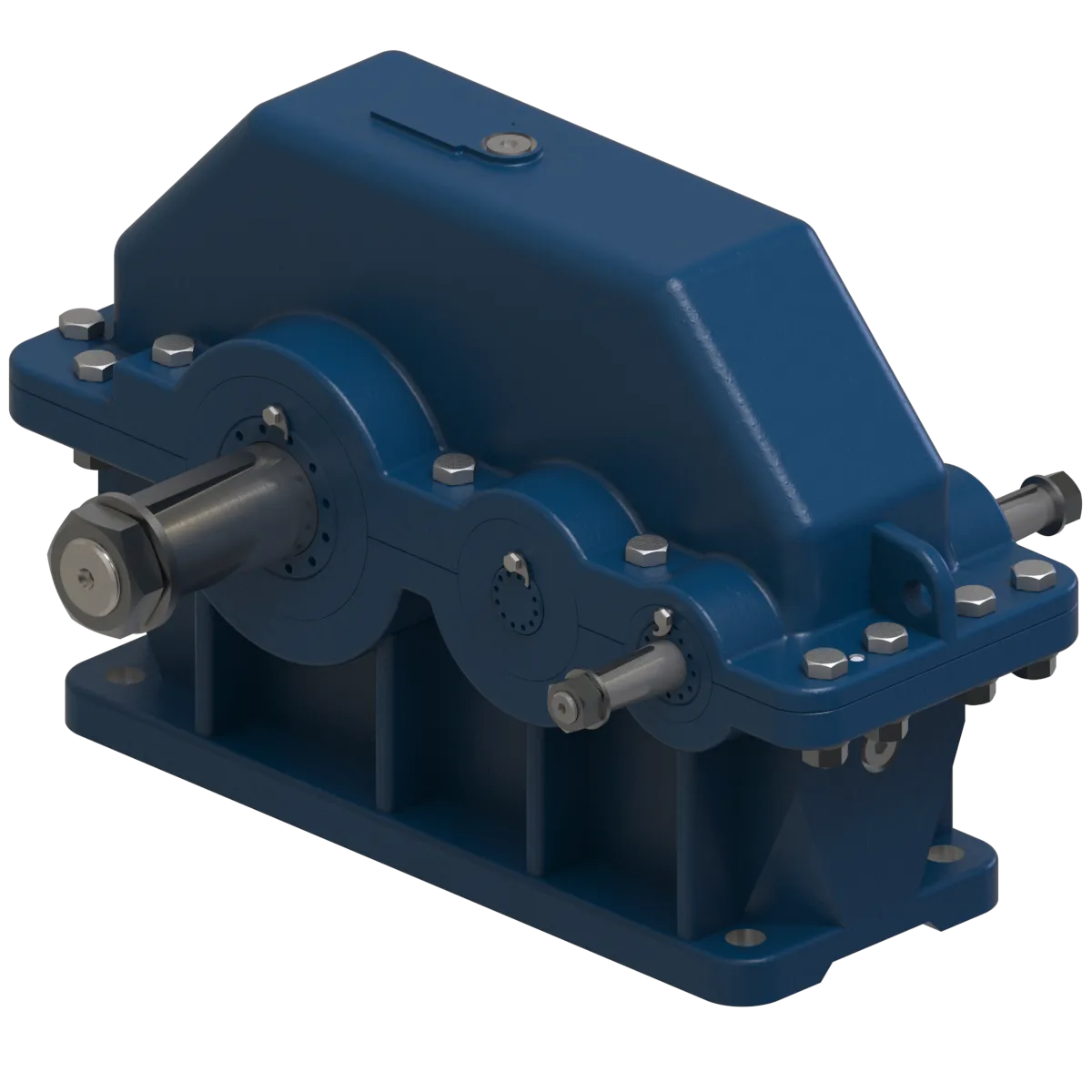

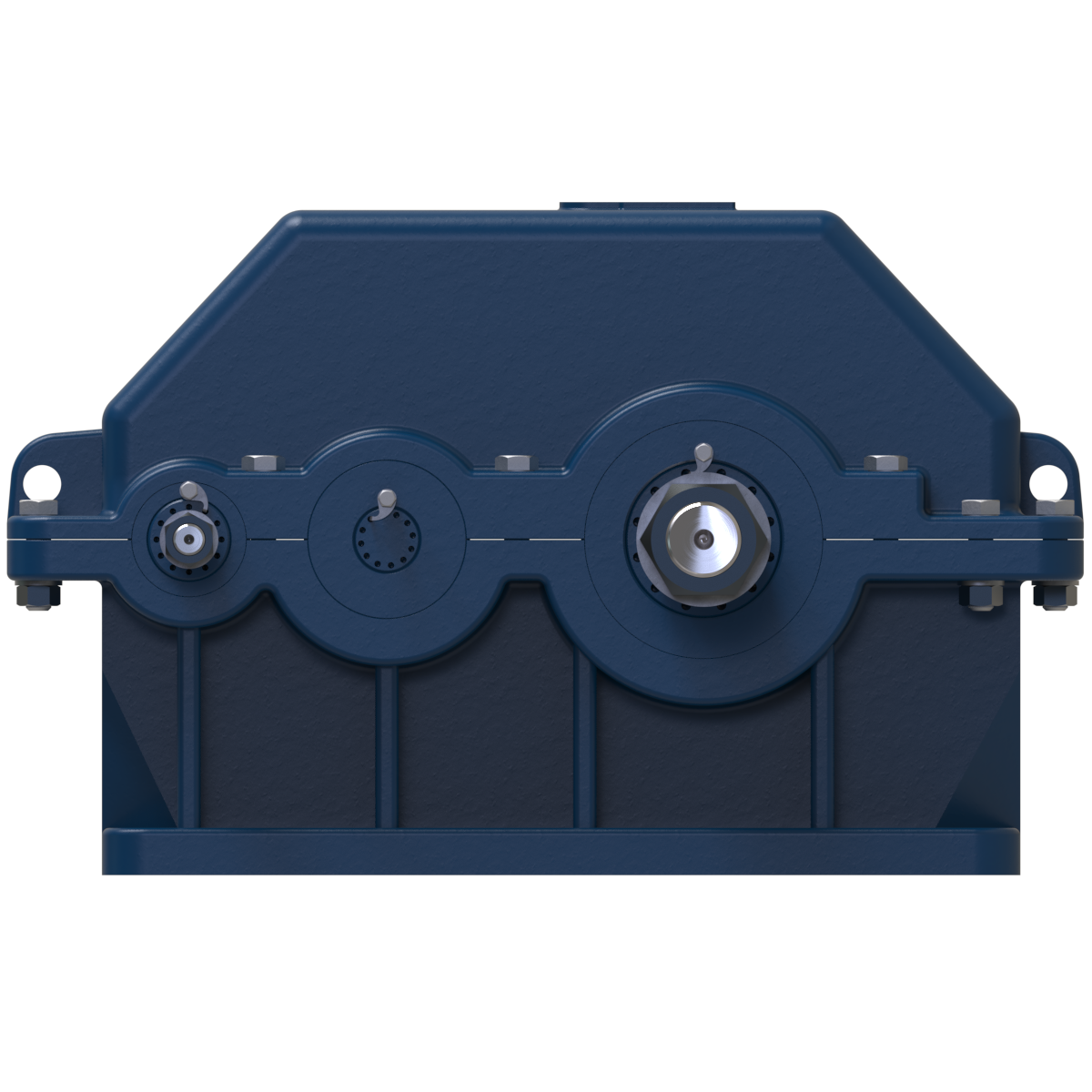

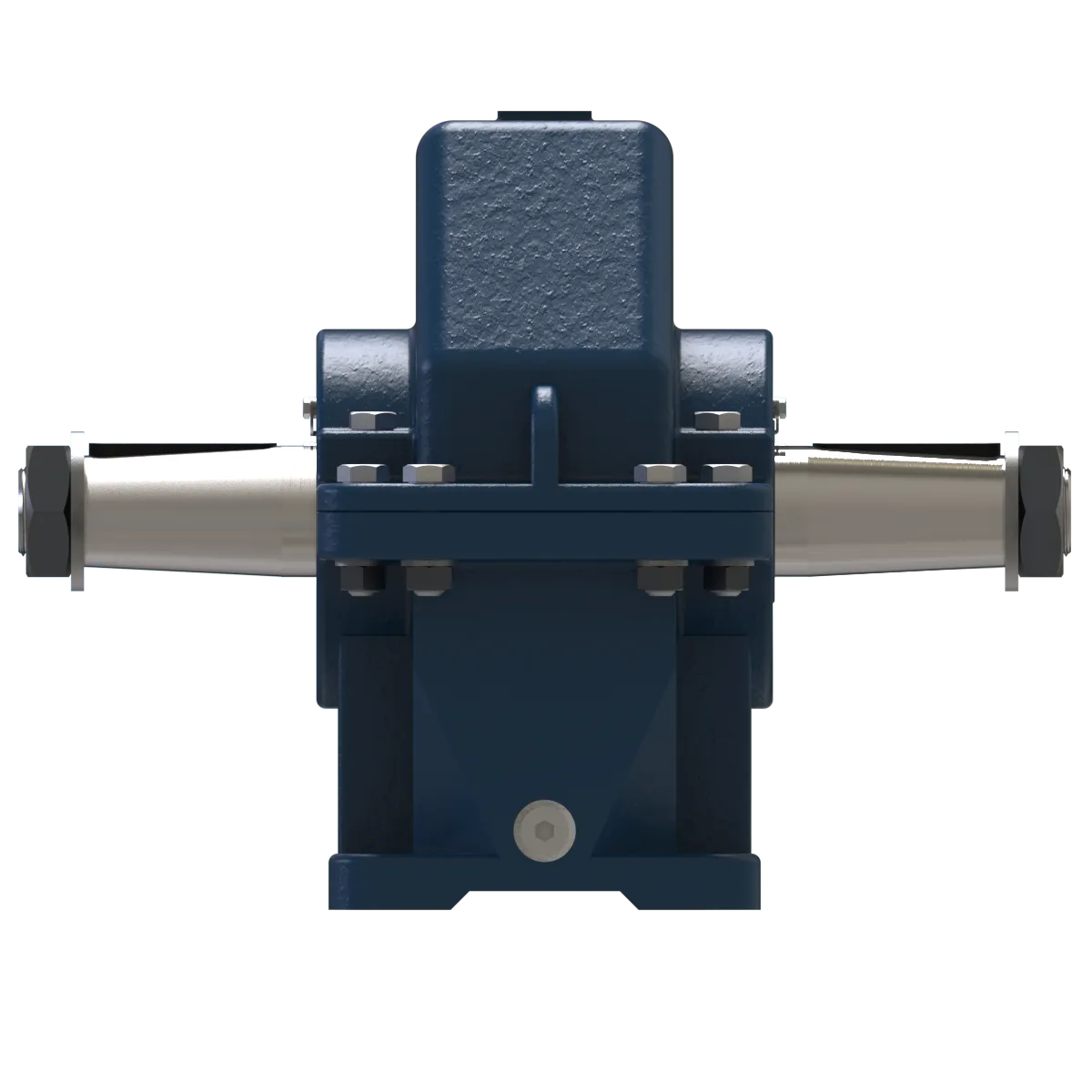

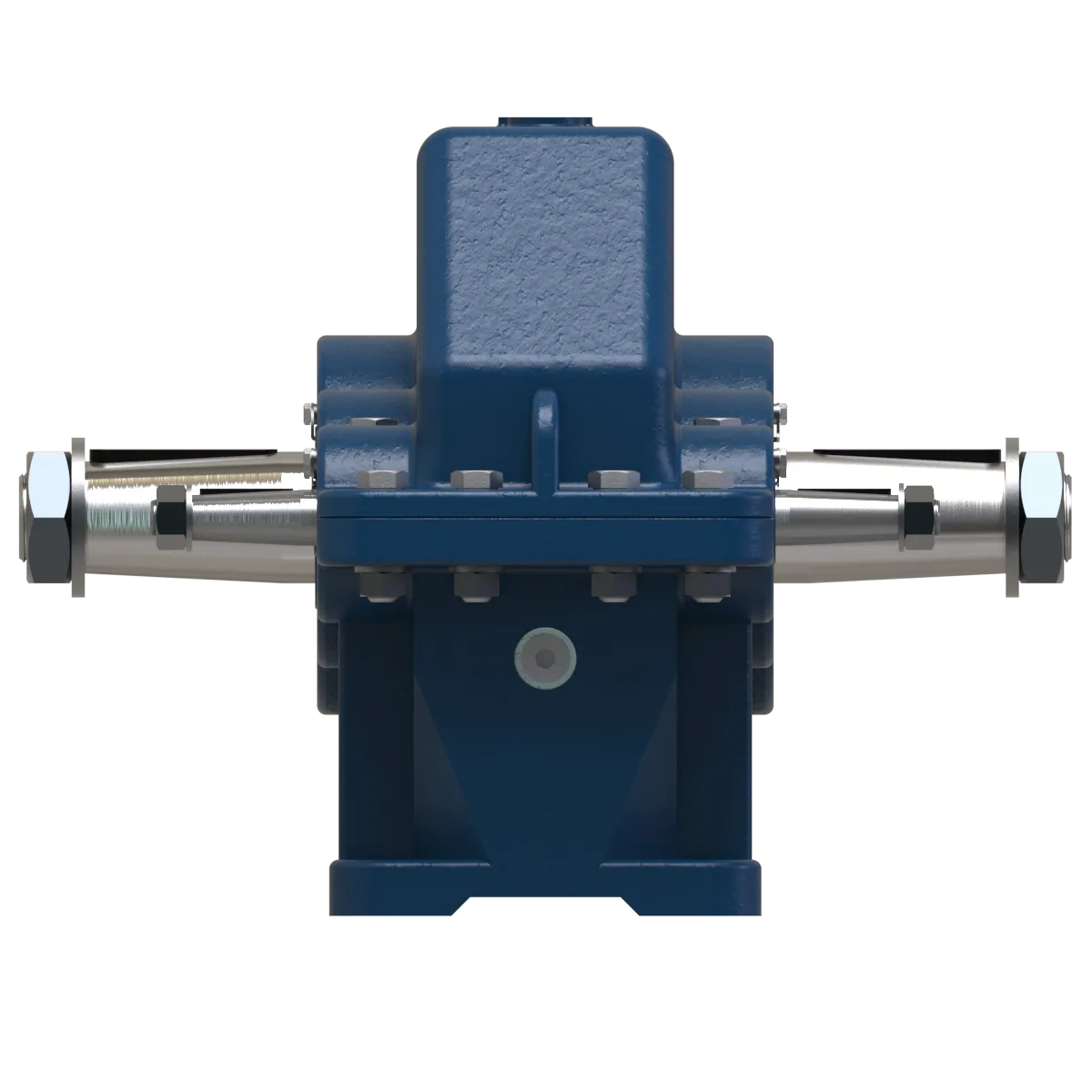

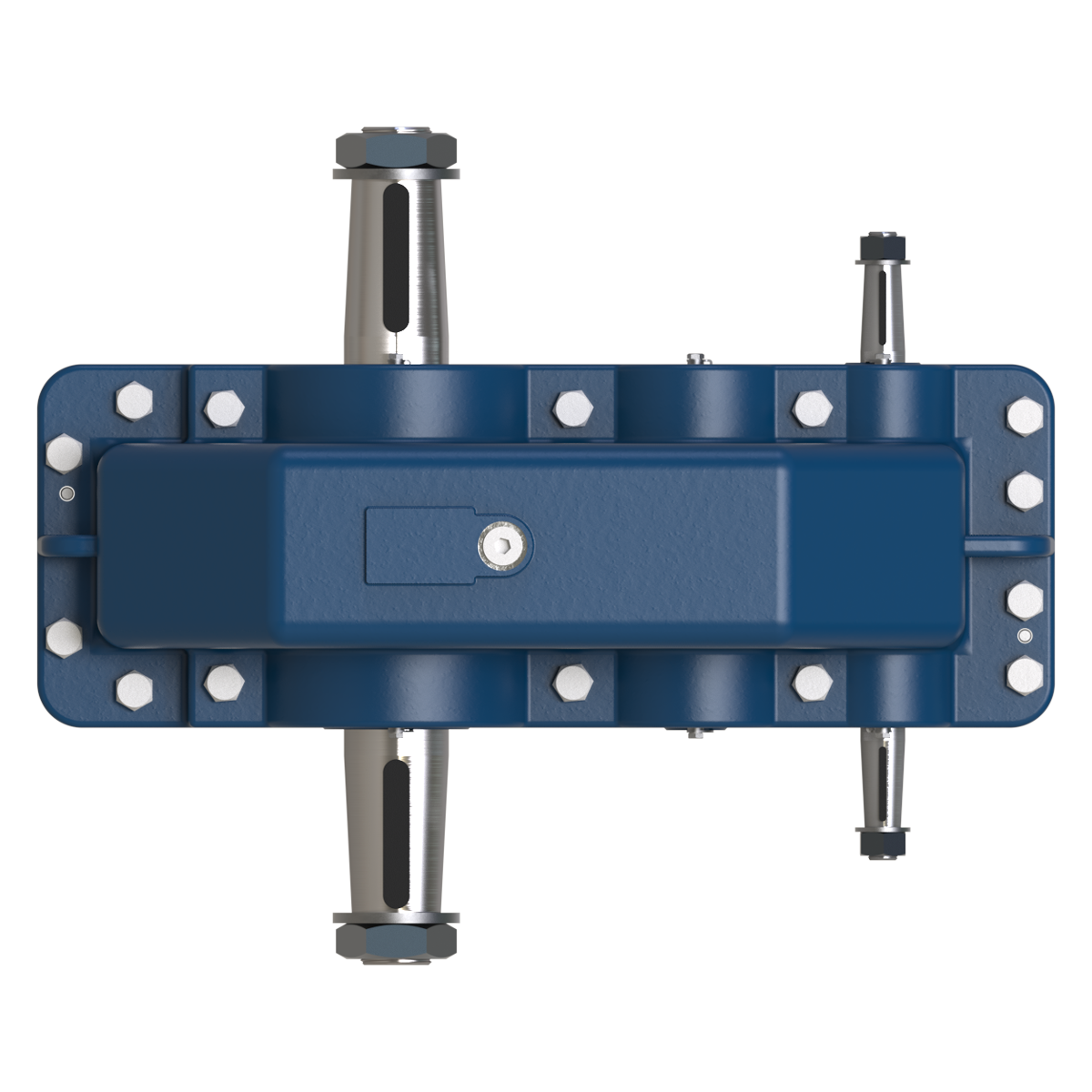

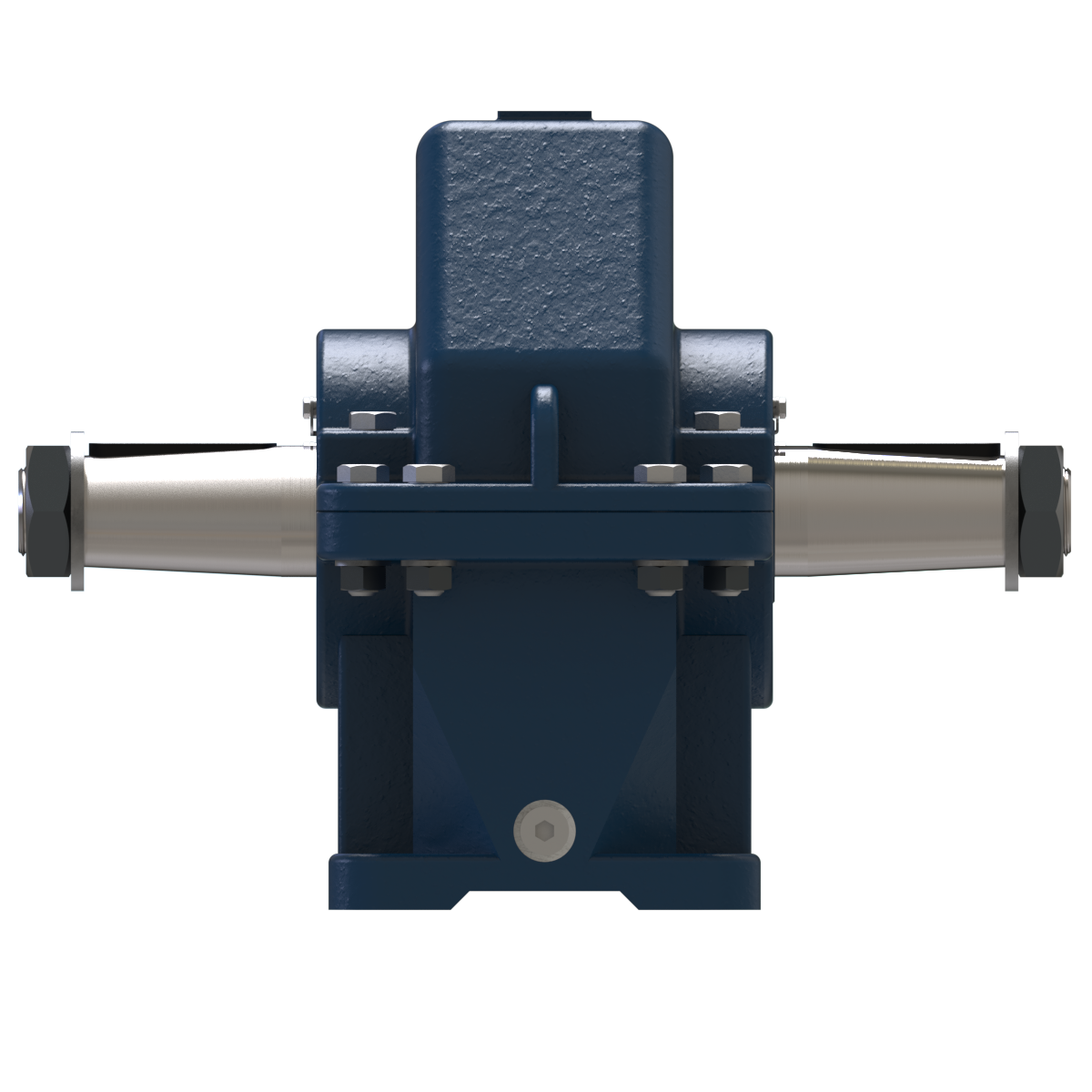

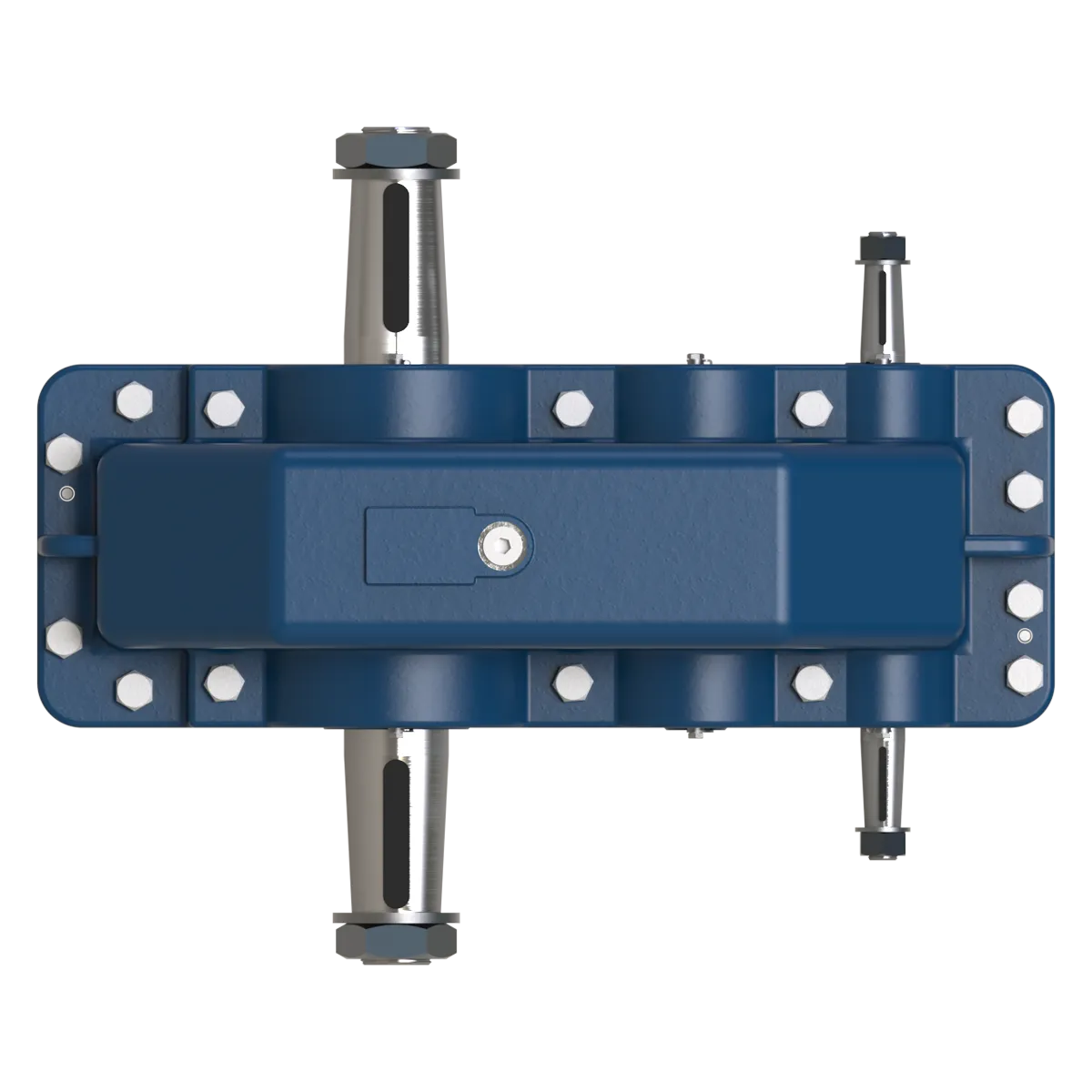

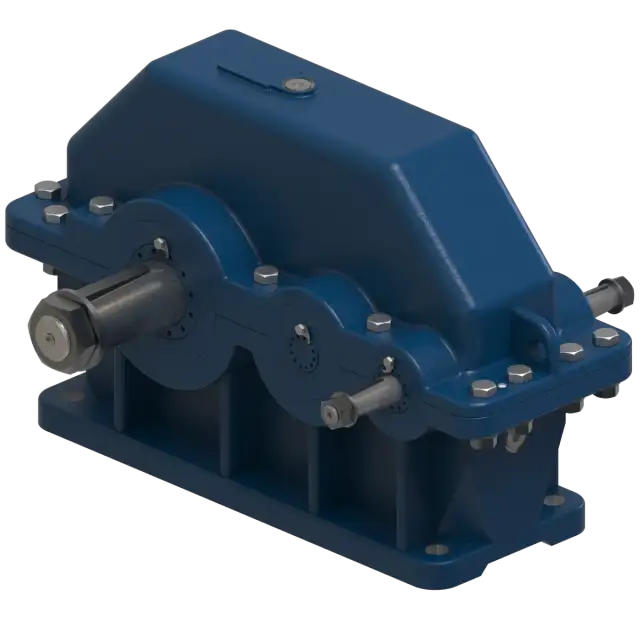

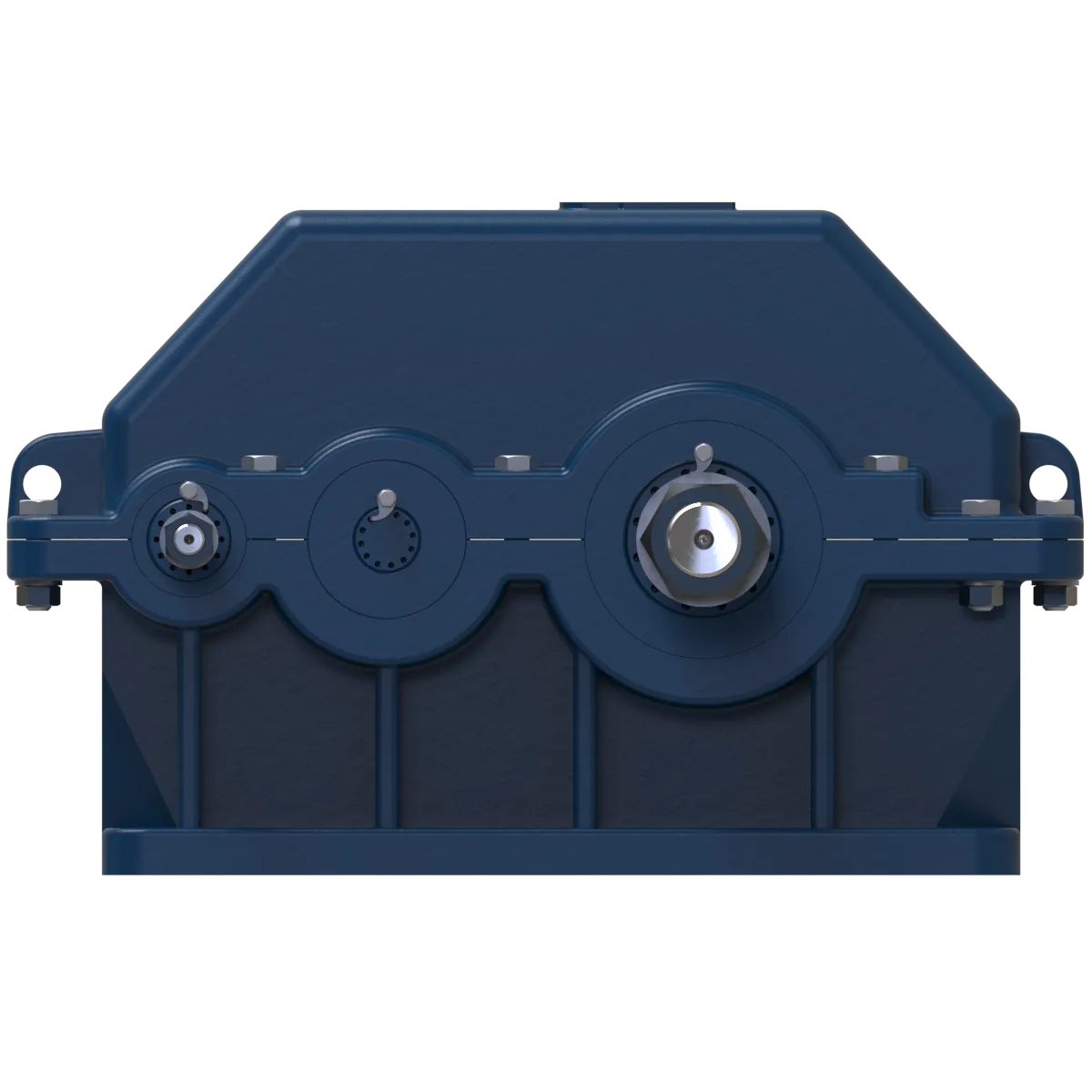

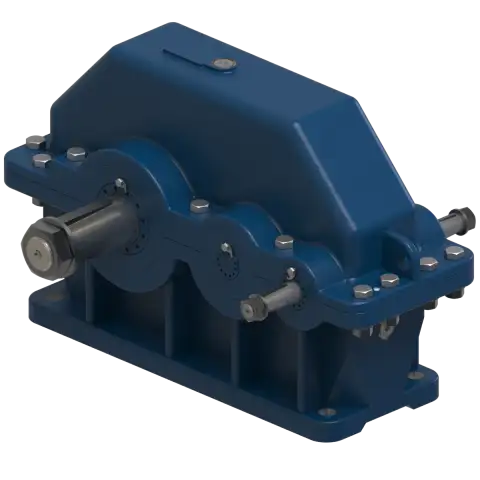

Двухступенчатый узкий цилиндрический редуктор, с горизонтальной установкой

Область применения
Имеет общепромышленное назначение.

Описание
Примечание

Редуктор цилиндрический двухступенчатый.

Корпус чугунный.

Тихоходный и быстроходные валы цилиндрические со шпонкой.

Смазка окунанием, разбрызгиванием.

Покрытие – двухкомпонентный грунт на полиуретановой основе и эпоксидная двухкомпонентная краска.

Условия применения

Нагрузка постоянная и переменная одного направления и реверсивная;

Работа длительная или с периодическими остановками;

Вращение валов в любую сторону;

Частота вращения входного вала не должна превышать 1800 об/мин.;

Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;

Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.

Пример обозначения редуктора при заказе

1Ц2У – 100 – 20 – 12 ЦЦ У1
1Ц2У – тип редуктора
100 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно (по умолчанию конические)
У1 – климатическое исполнение и категория размещения
То же с концом выходного вала в виде части зубчатой муфты:
1Ц2У-100–20–12 ЦМ У1
То же с цилиндрическим концом выходного вала и вариантом сборки 12:
1Ц2У-100–20–12 ЦЦ У1
То же климатического исполнения Т1, Т2, ТЗ:
1Ц2У-100–20–12 ЦЦ ТУ1
Характеристики
- Параметр
- Значение
- Тип передачи редуктора
- Цилиндрический
- Количество ступеней передачи
- Двухступенчатый
- Расположение осей
- Параллельное
- Передаточное отношение
- 16; 25; 8; 10; 12.5; 20; 31.5; 40; 50
- Крутящий момент Н*м
- 315
- Суммарное межосевое расстояние, мм
- 100
- Варианты сборки
- 11; 12; 13; 16; 21; 23; 22; 26; 31; 32; 33; 36
- КПД, отн.ед.
- 0.97
- Номинальная радиальная нагрузка на выходном валу, Н
- 4500
- Номинальная радиальная нагрузка на входном валу, Н
- 500
- Масса, кг
- 21
Габариты
Габариты редуктора

Описание
Характеристики
Габариты

Примечание

Редуктор цилиндрический двухступенчатый.
Корпус чугунный.
Тихоходный и быстроходные валы цилиндрические со шпонкой.
Смазка окунанием, разбрызгиванием.
Покрытие – двухкомпонентный грунт на полиуретановой основе и эпоксидная двухкомпонентная краска.

Условия применения

Нагрузка постоянная и переменная одного направления и реверсивная;
Работа длительная или с периодическими остановками;
Вращение валов в любую сторону;
Частота вращения входного вала не должна превышать 1800 об/мин.;
Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.

Пример обозначения редуктора при заказе

1Ц2У – 100 – 20 – 12 ЦЦ У1

1Ц2У – тип редуктора

100 – межосевое расстояние

20 – номинальное передаточное число

12 – вариант сборки

ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно (по умолчанию конические)

У1 – климатическое исполнение и категория размещения

То же с концом выходного вала в виде части зубчатой муфты:

1Ц2У-100–20–12 ЦМ У1

То же с цилиндрическим концом выходного вала и вариантом сборки 12:

1Ц2У-100–20–12 ЦЦ У1

То же климатического исполнения Т1, Т2, ТЗ:

1Ц2У-100–20–12 ЦЦ ТУ1

Параметр
Значение
Тип передачи редуктора
Цилиндрический
Количество ступеней передачи
Двухступенчатый
Расположение осей
Параллельное
Передаточное отношение
8; 10; 12.5; 16; 20; 25; 31.5; 40; 50
Крутящий момент Н*м
315
Суммарное межосевое расстояние, мм
100
Варианты сборки
11; 12; 13; 16; 21; 22; 23; 26; 31; 32; 33; 36
КПД, отн.ед.
0.97
Номинальная радиальная нагрузка на выходном валу, Н
4500
Номинальная радиальная нагрузка на входном валу, Н
500
Масса, кг
21

Габариты редуктора
