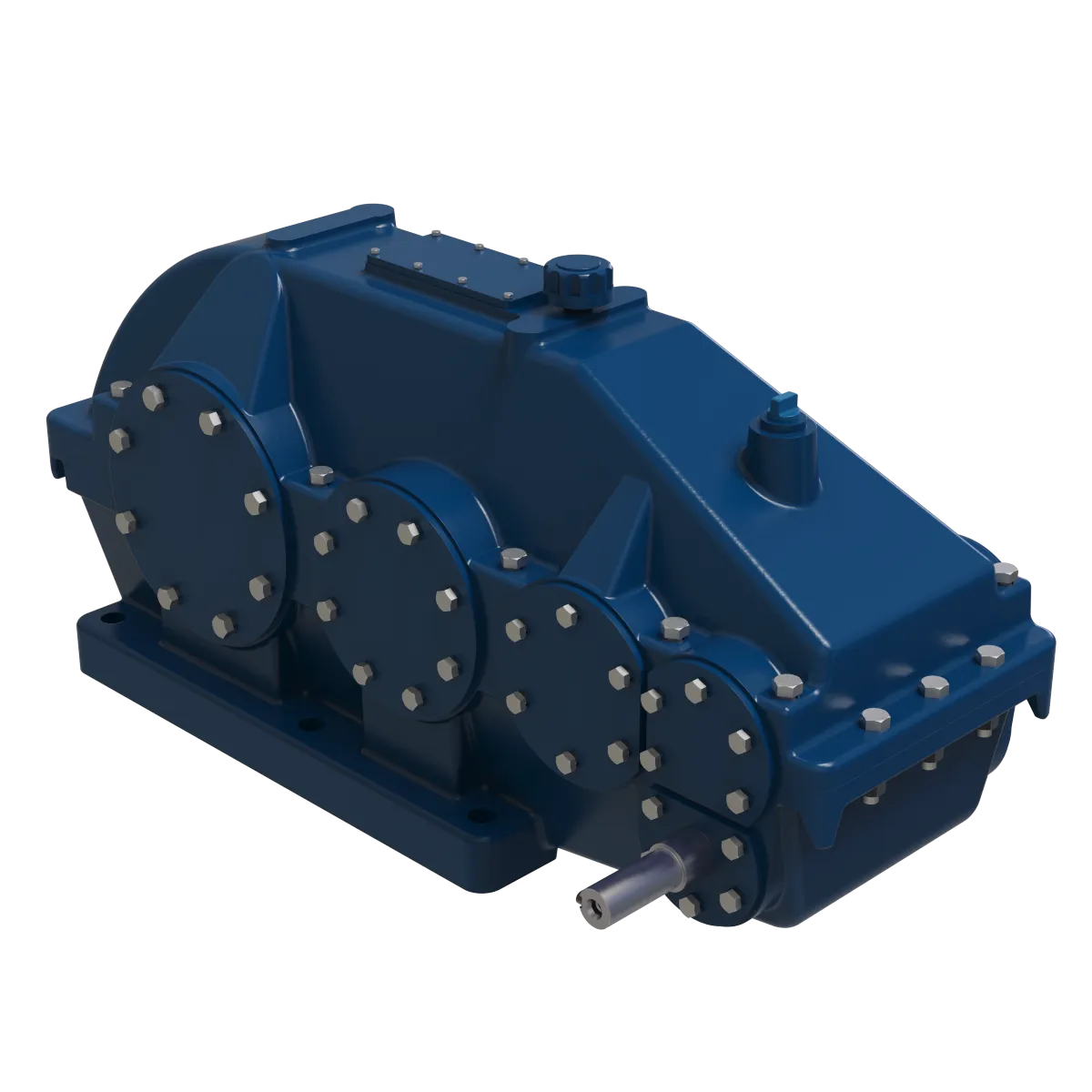

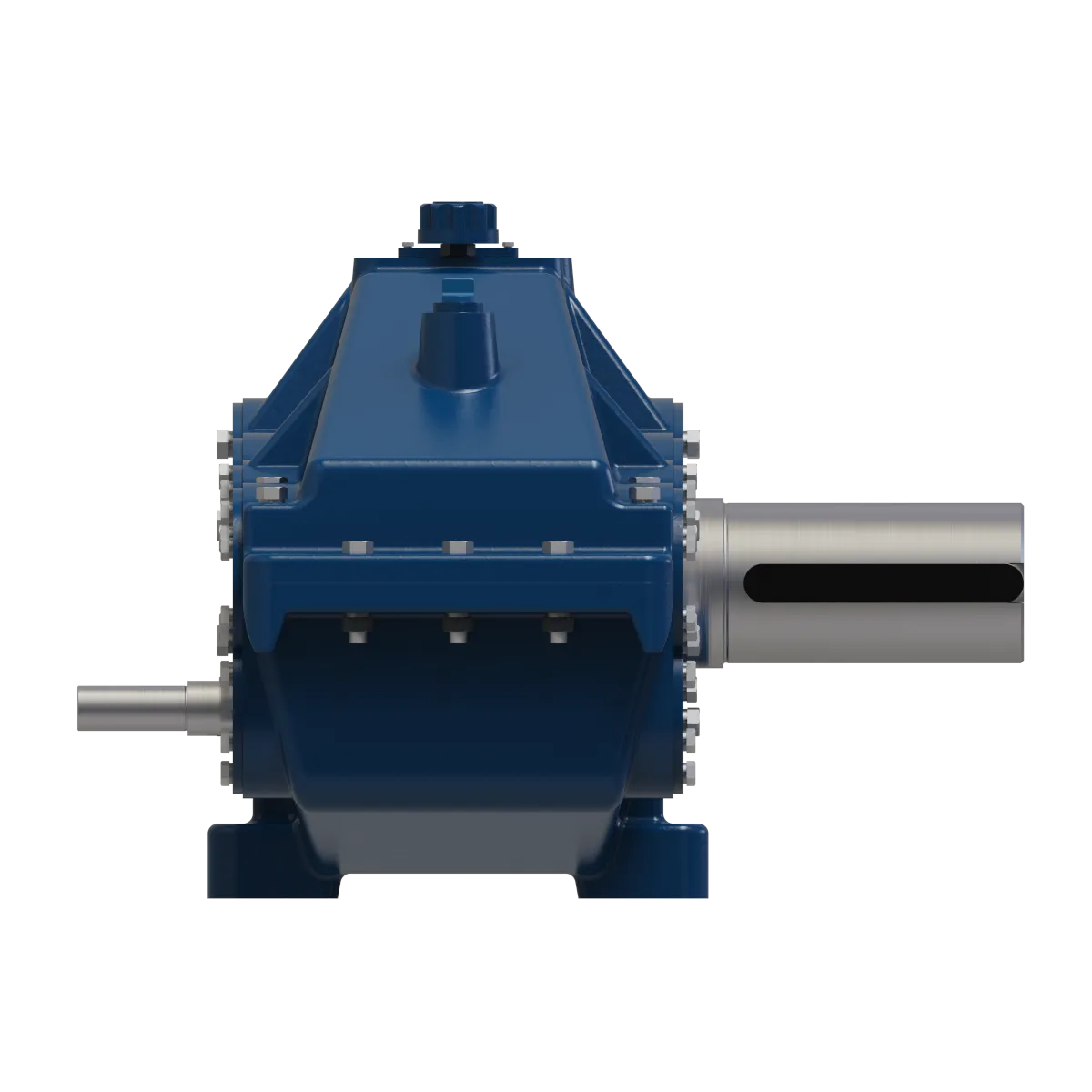

FH - 224-516
-
Конструктивные особенности
-

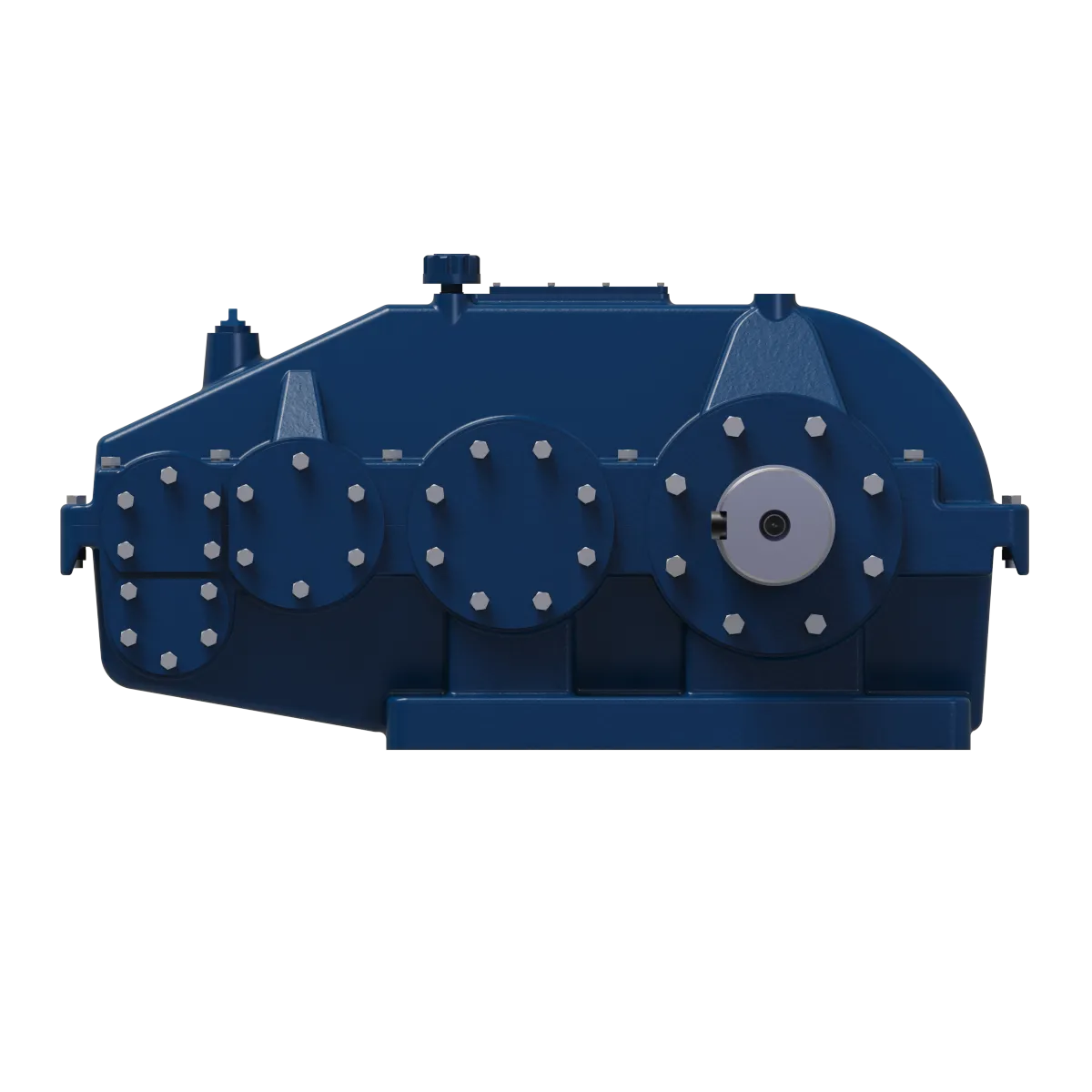

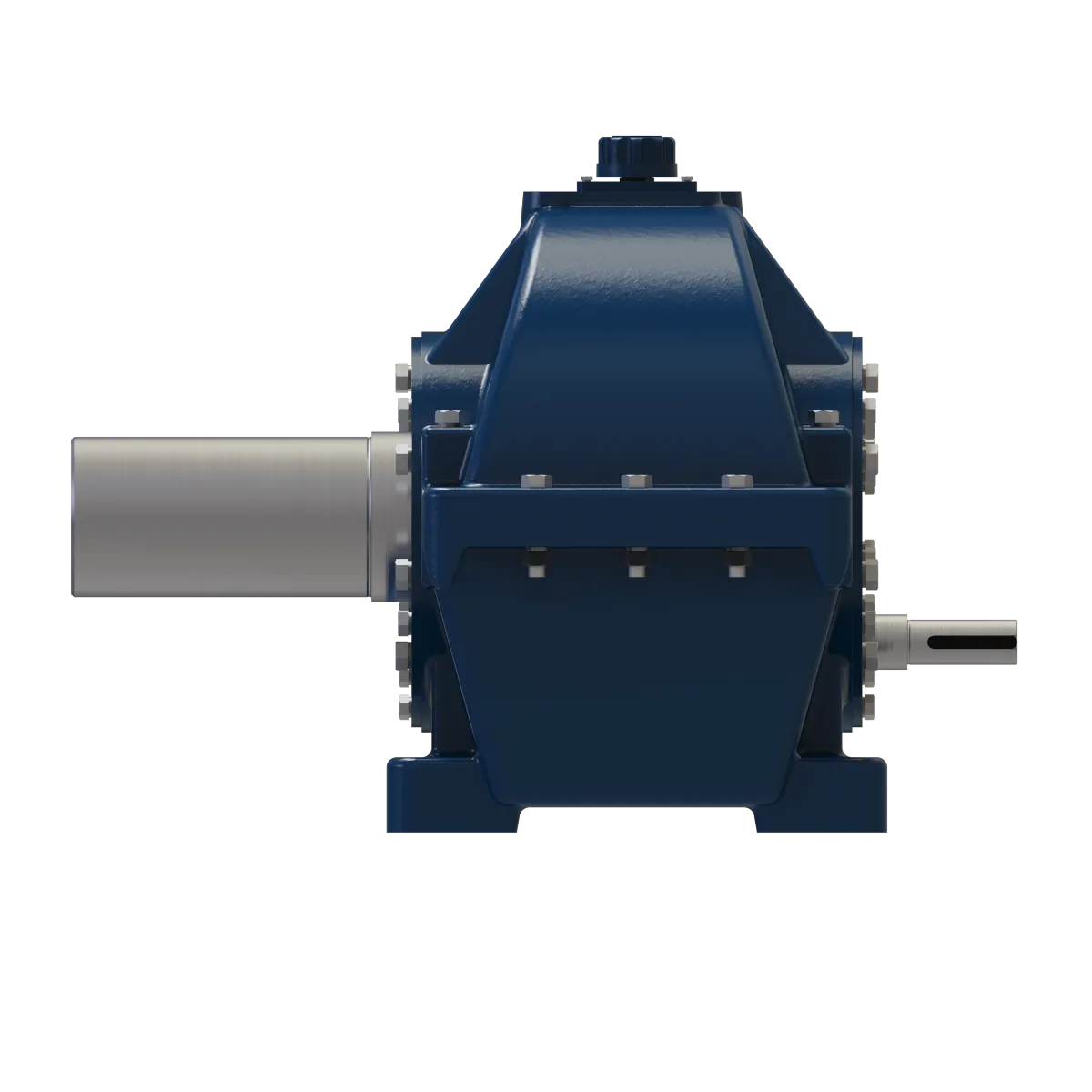

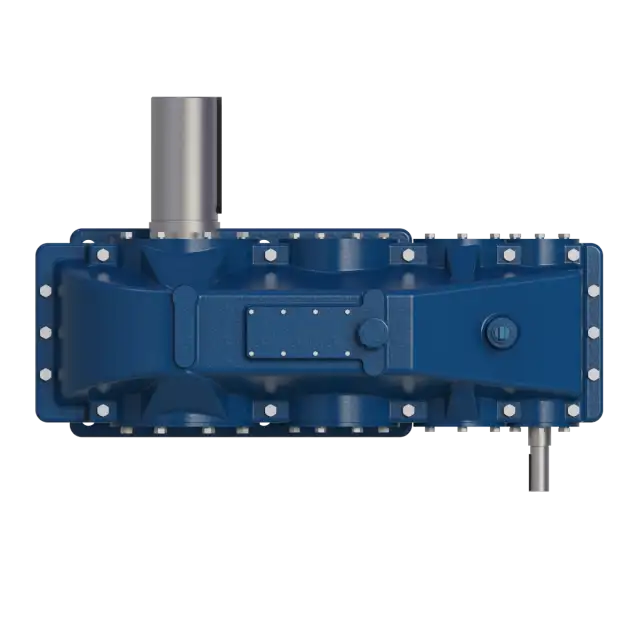

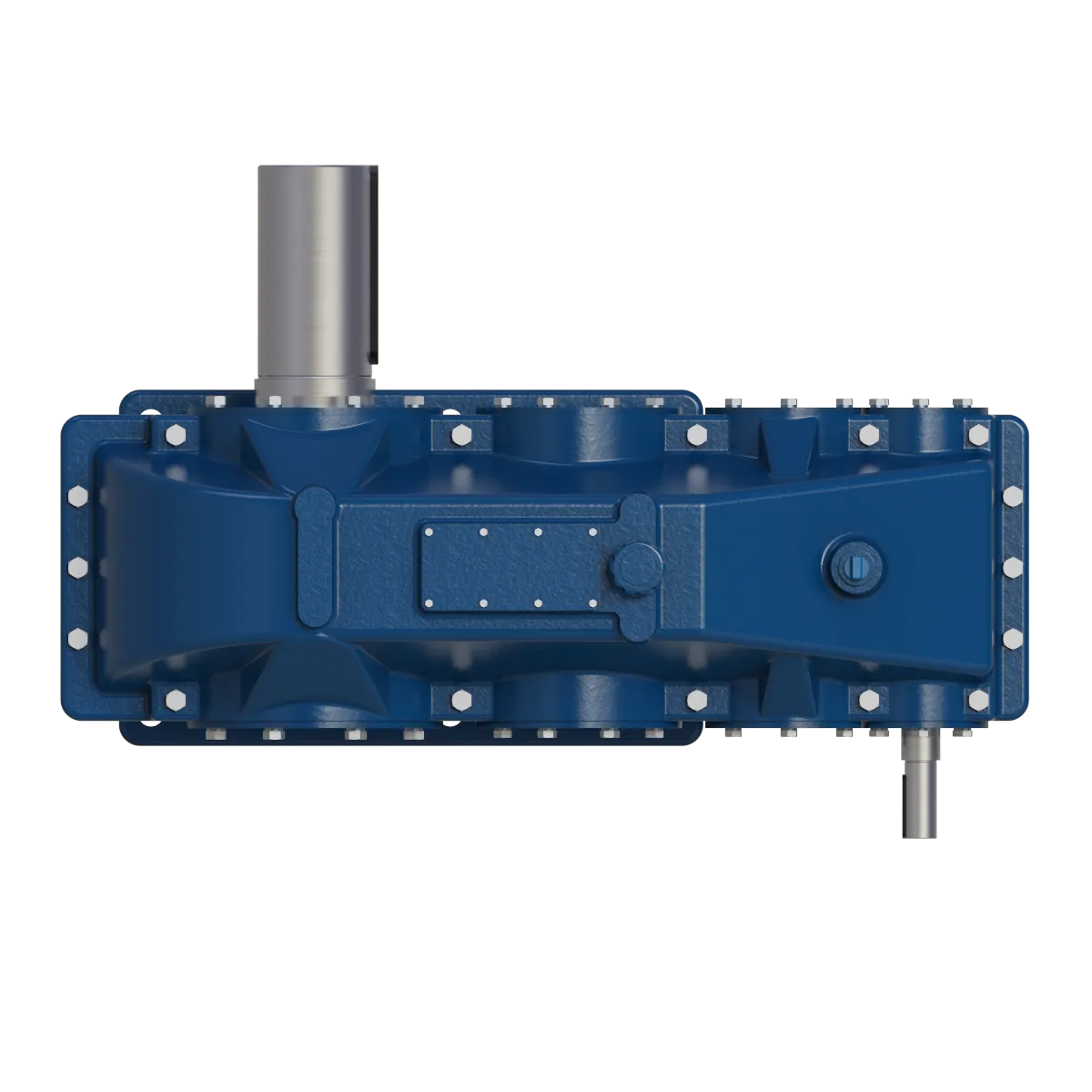

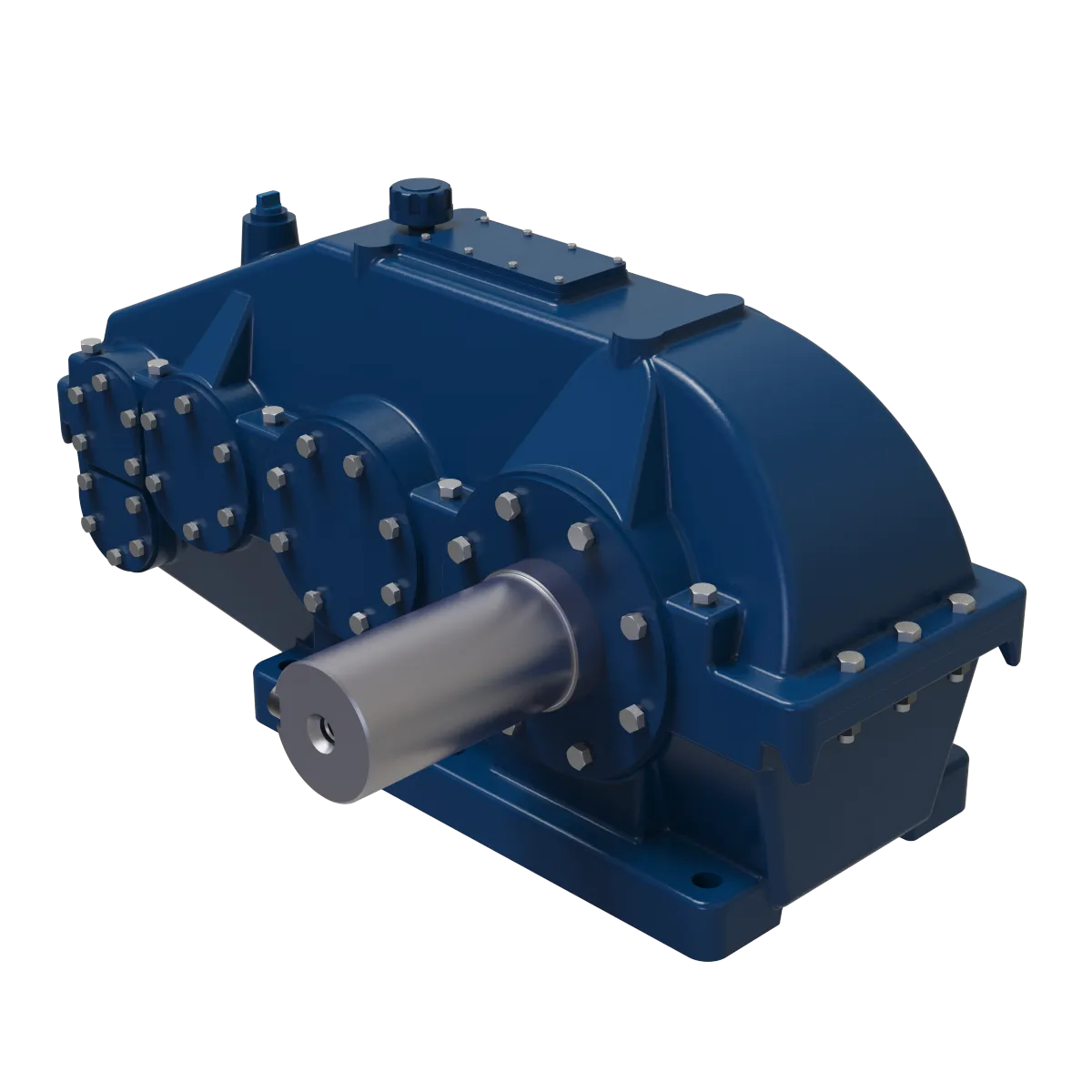

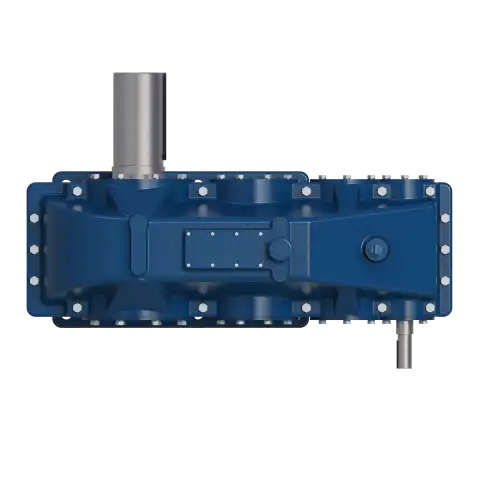

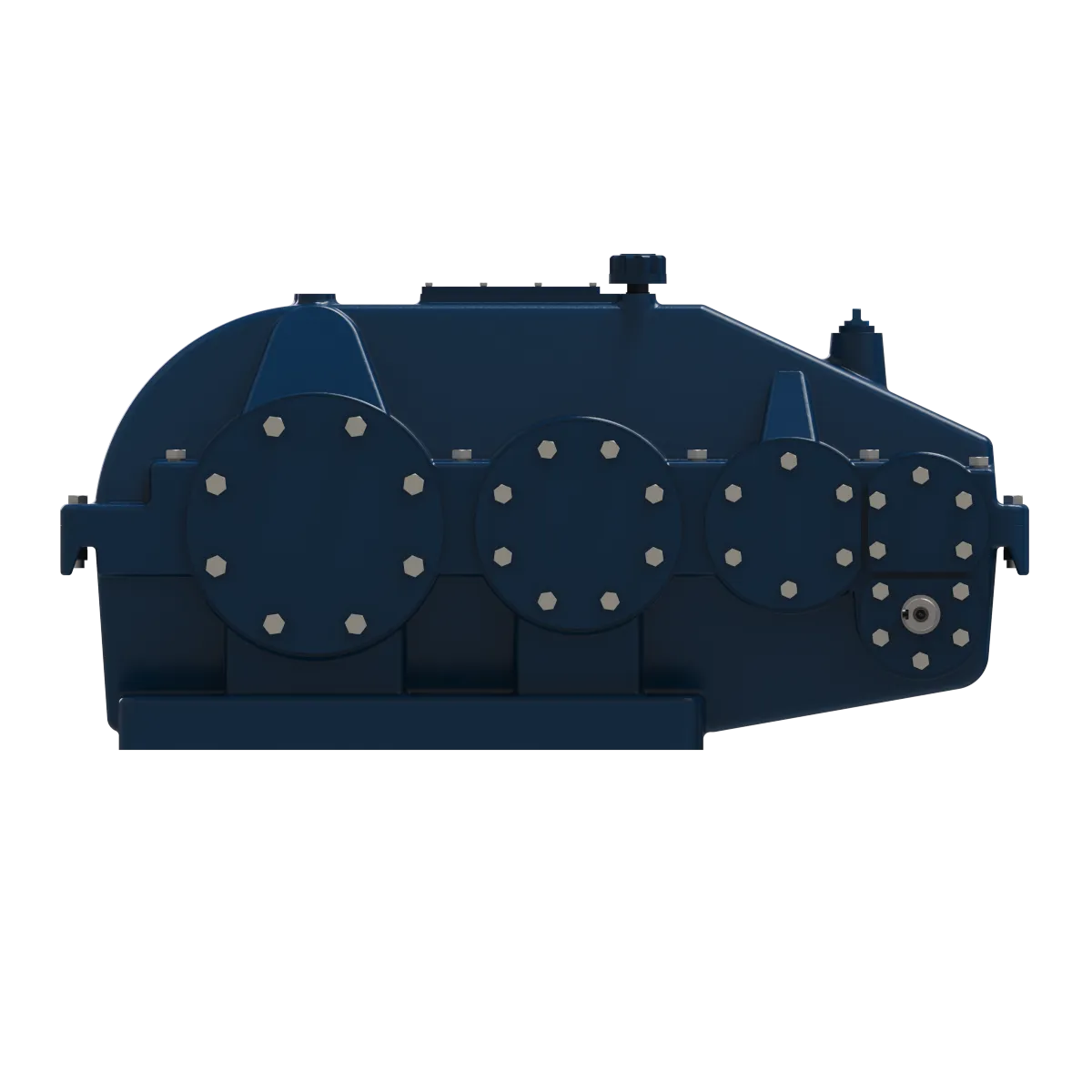

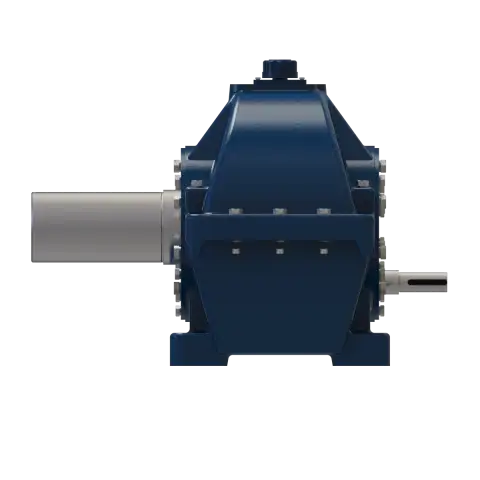

По конструктивному устройству четырехступенчатый, цилиндрический с косозубыми колесами.
-
Область применения
-
Используется в приводе транспортных и грузоподъемных установок.
-
Описание
Примечание
- Редуктор по стандарту TGL-34611 использовался в приводе клетьевого подъёмника. Ключевой характеристикой, по которой был выбран этот редуктор, является надежность. Имеет относительно небольшую массу. Для него характерно отсутствие влияния оборотов на передаваемый крутящий момент, во всем диапазоне оборотов момент постоянен.
- Корпус чугунный.
- По конструктивному устройству редуктор трехступенчатый, цилиндрический с косозубыми колесами.
- Тихоходный и быстроходный валы цилиндрические со шпоночными пазами.
- Уплотнения валов манжетные.
- Смазка погружением.
- Корпус покрыт двухкомпонентным грунтом на полиуретановой основе и эпоксидной двухкомпонентной краской.
-
Характеристики
-
Параметр
-
Значение
- Тип передачи редуктора
- Цилиндрический
- Количество ступеней передачи
- Четырехступенчатый
- Расположение осей
- Параллельное
- Передаточное отношение
- 16; 25; 28; 56; 63; 45; 100; 200; 8; 10; 12.5; 20; 31.5; 40; 50; 125; 160; 80; 35.5
- Крутящий момент Н*м
- 8200
- Суммарное межосевое расстояние, мм
- 516
- КПД, отн.ед.
- 0.97
- Масса, кг
- 330
-
-
