КЦ2Ф
В избранное
КЦ2Ф
-
Конструктивные особенности
-

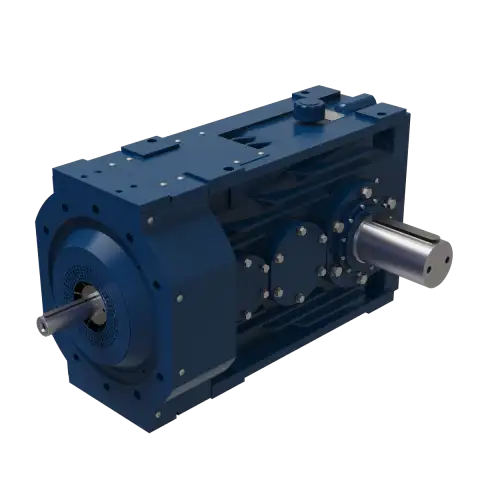

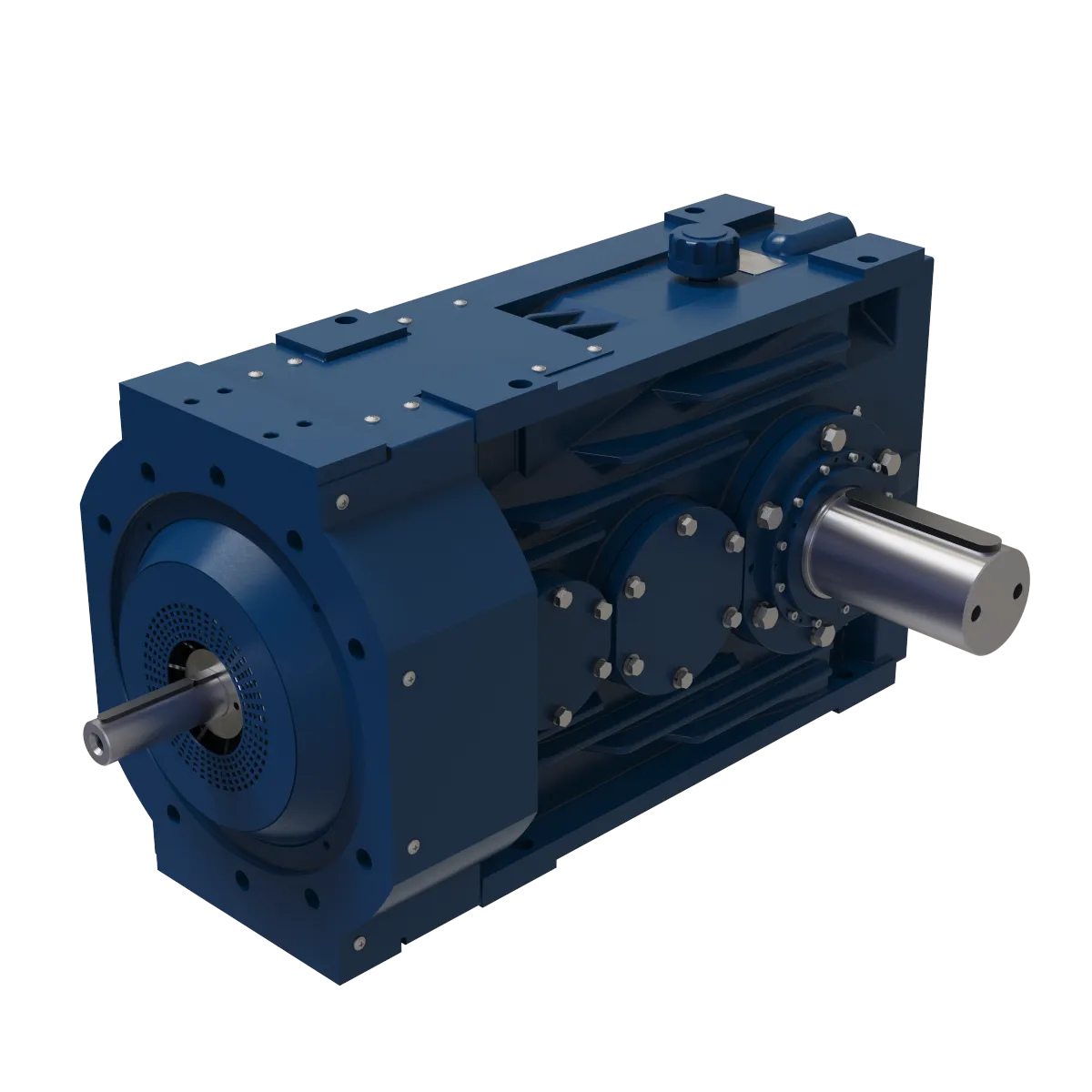

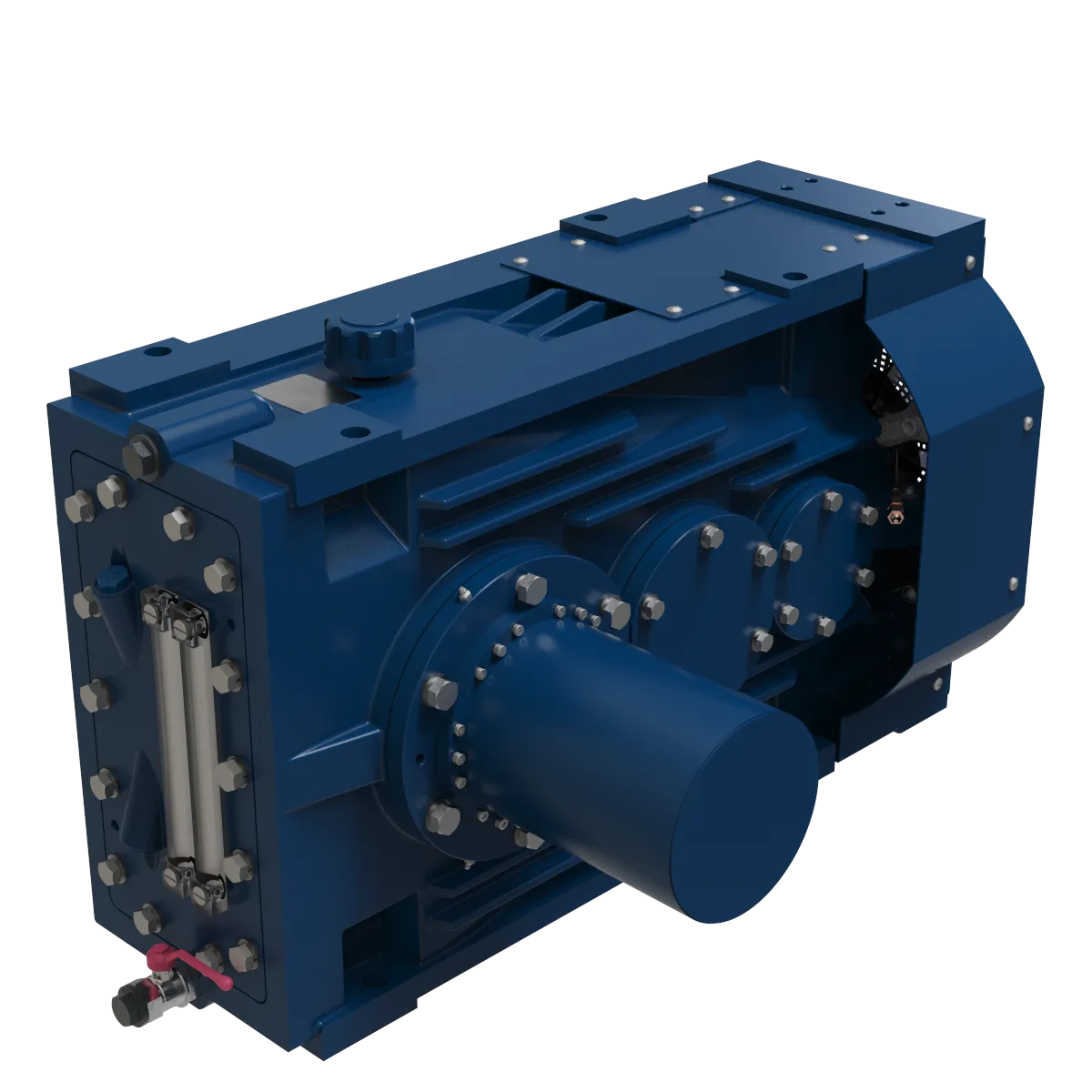

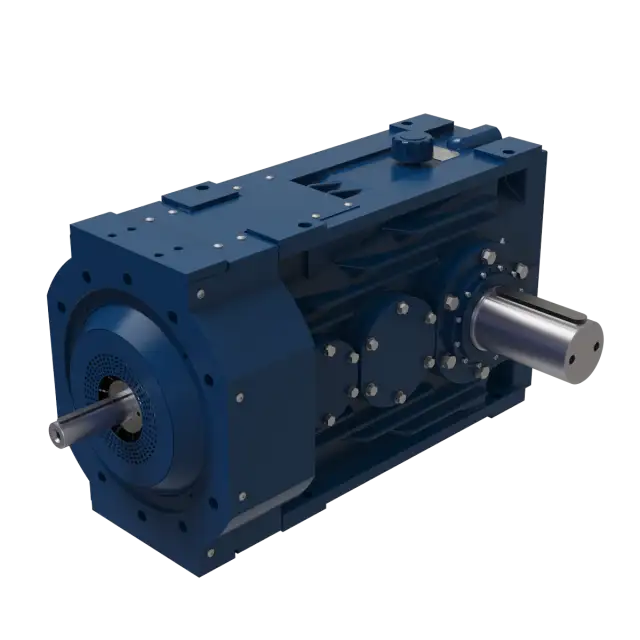

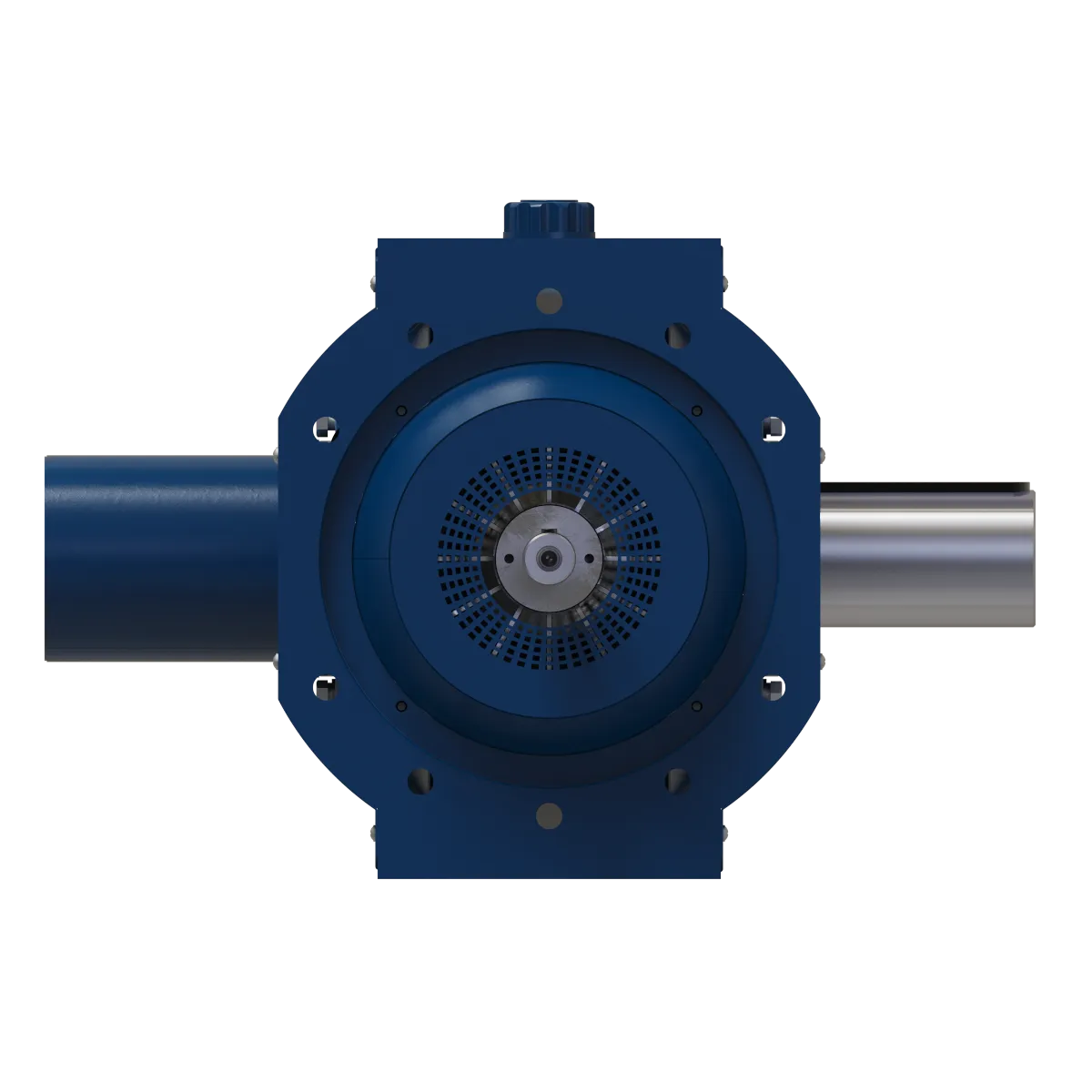

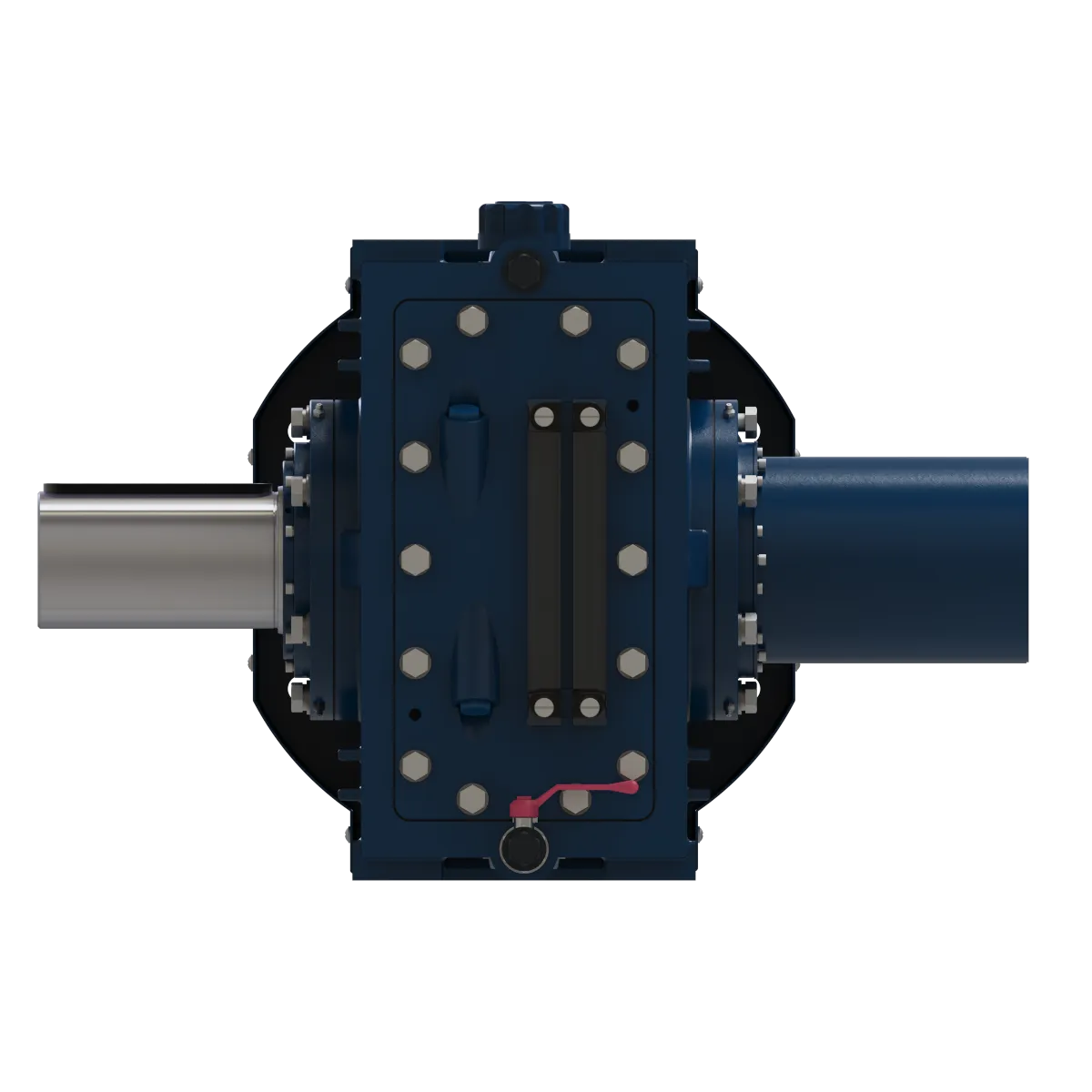

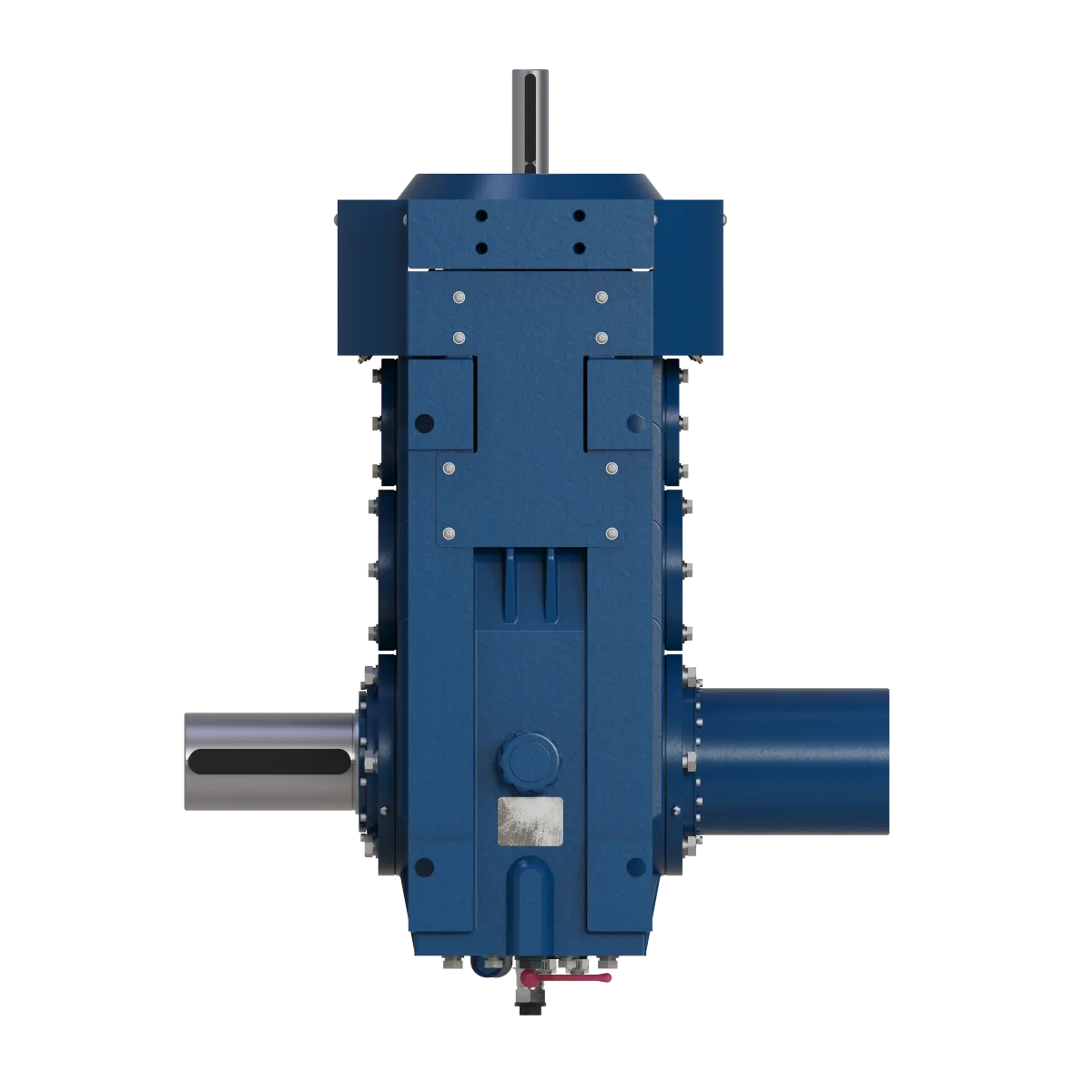

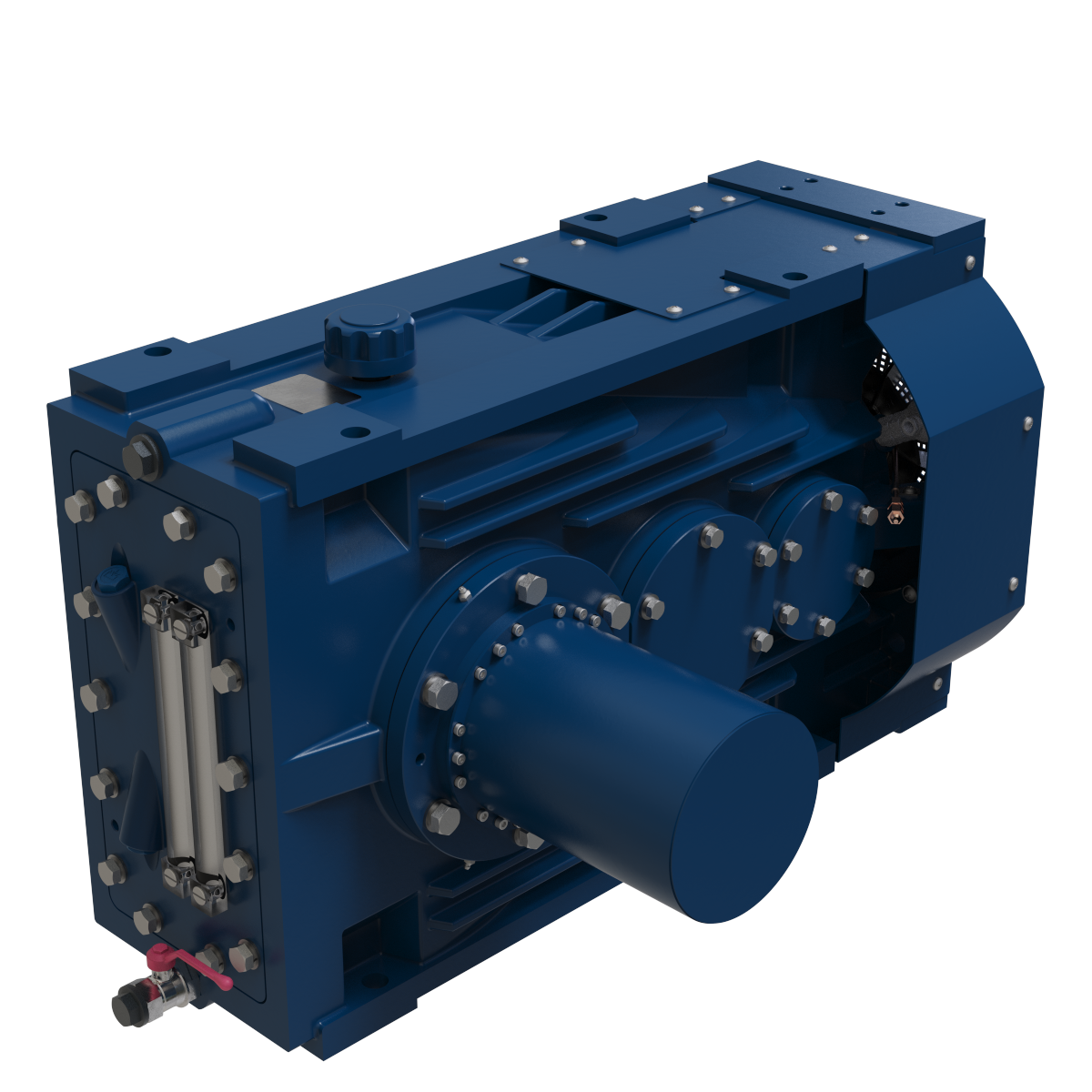

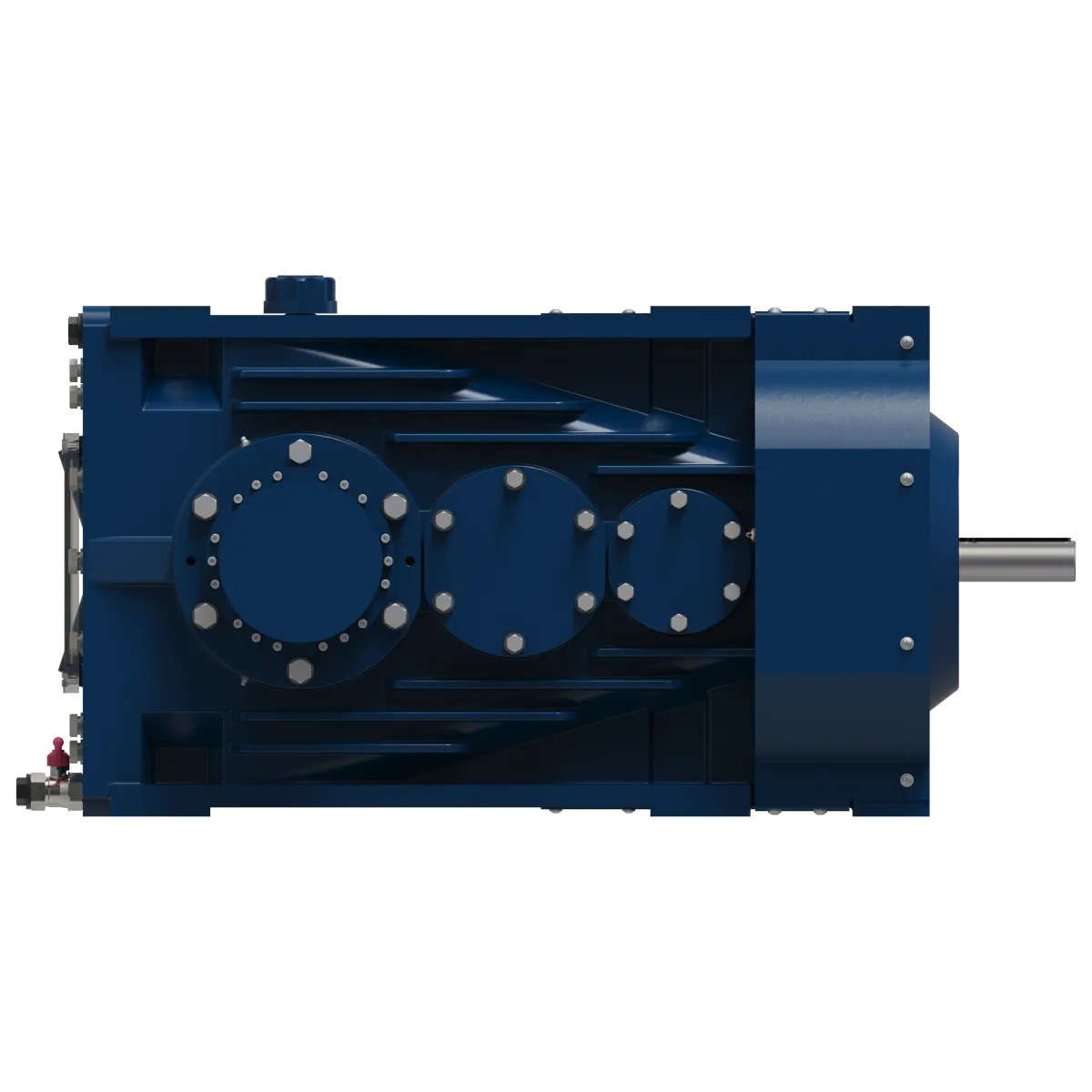

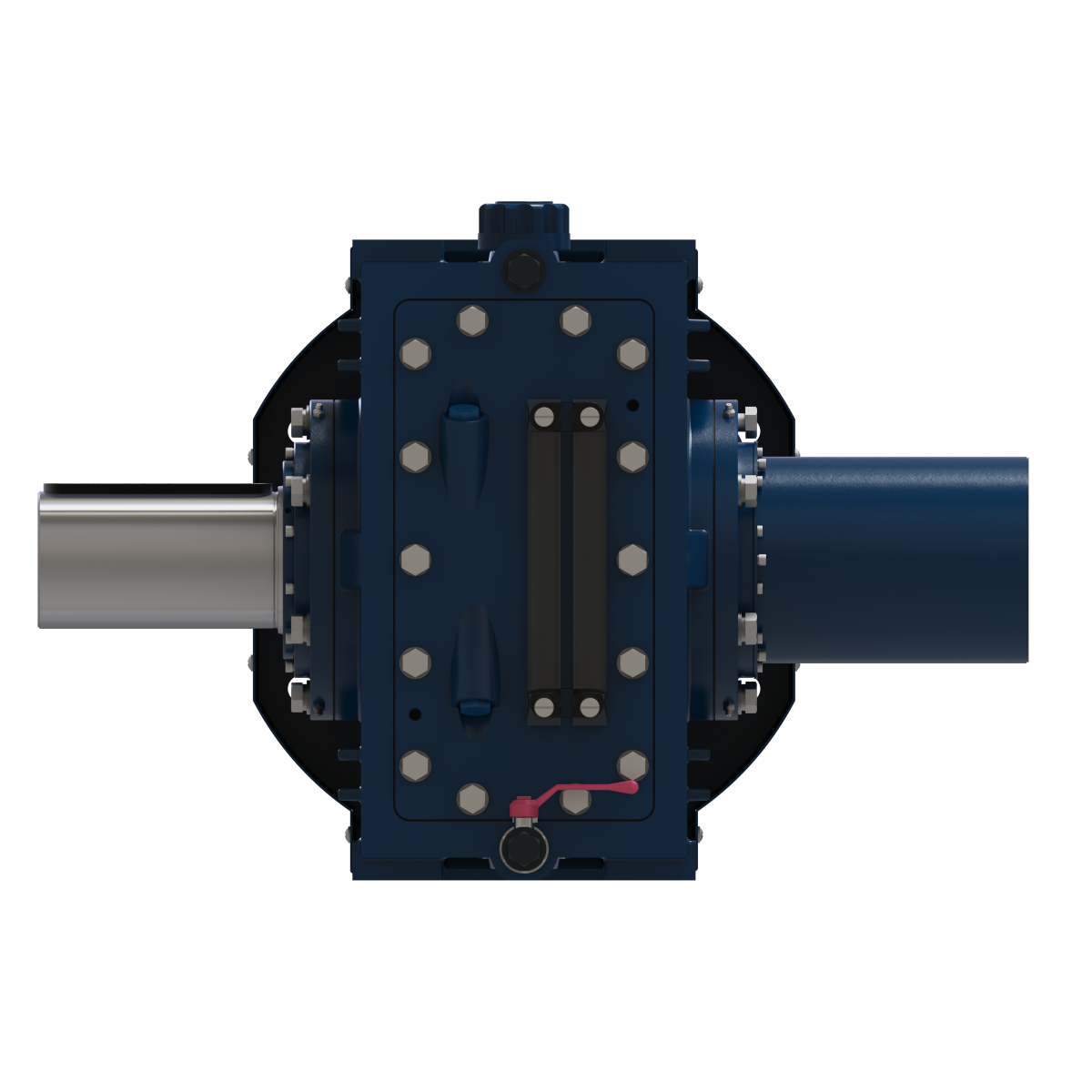

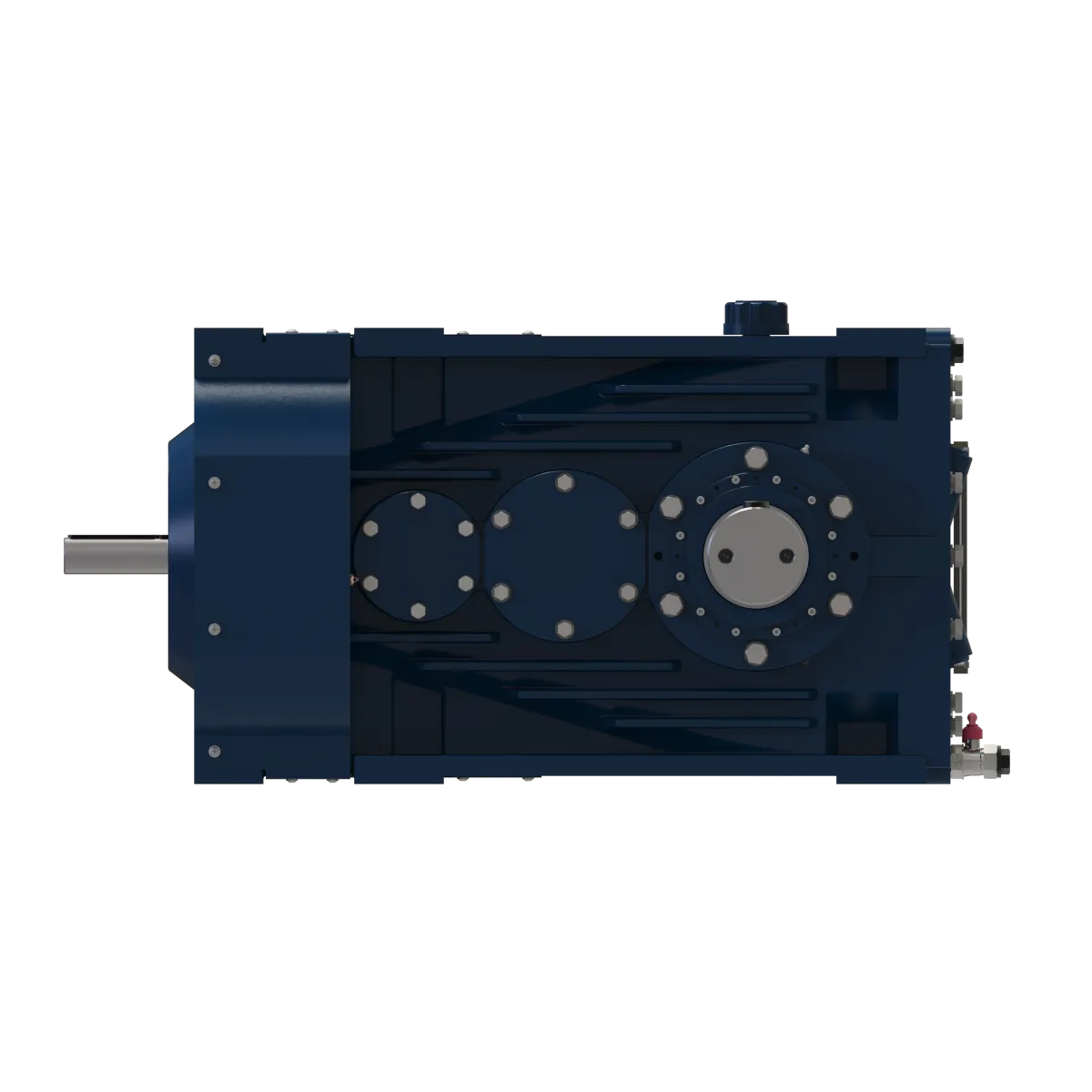

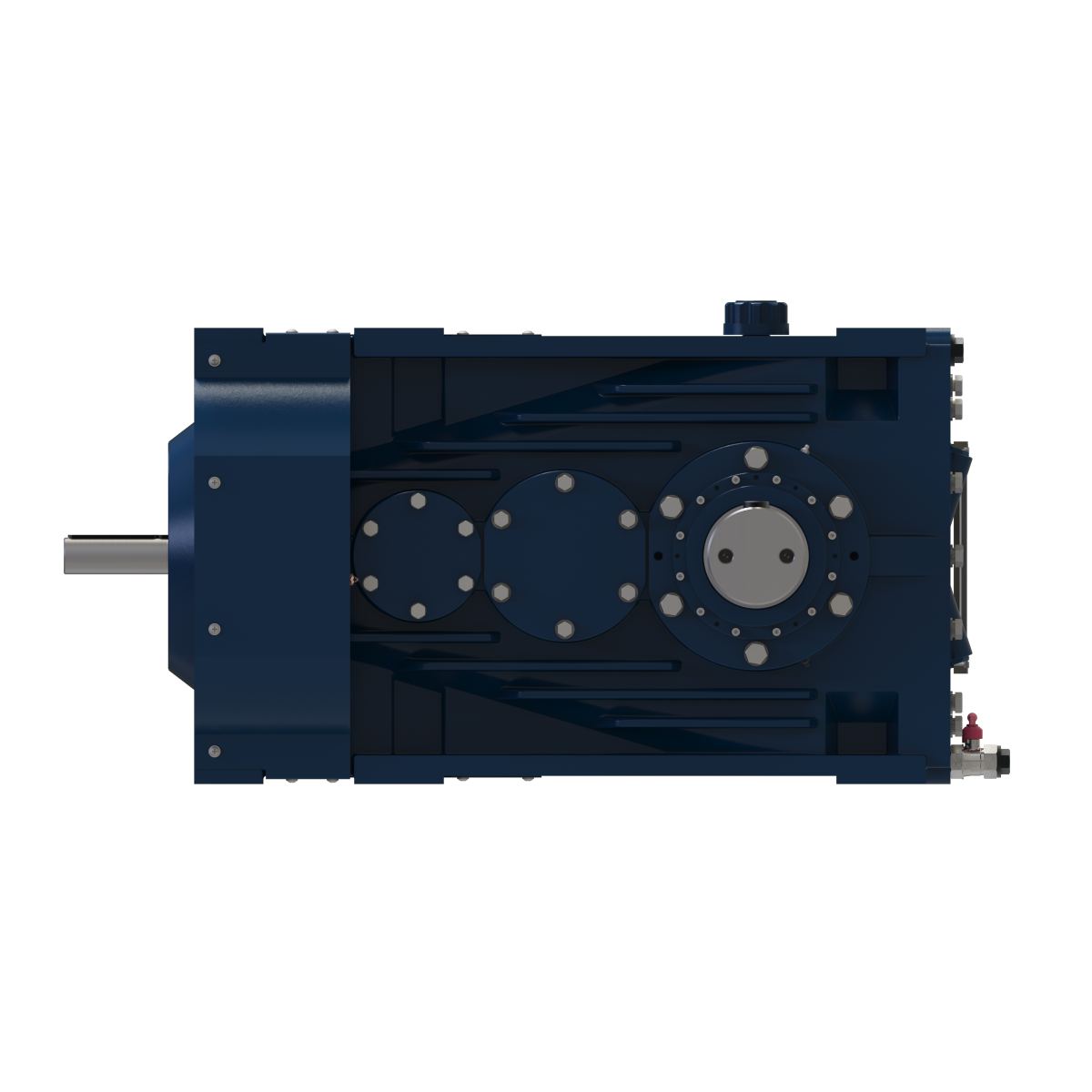

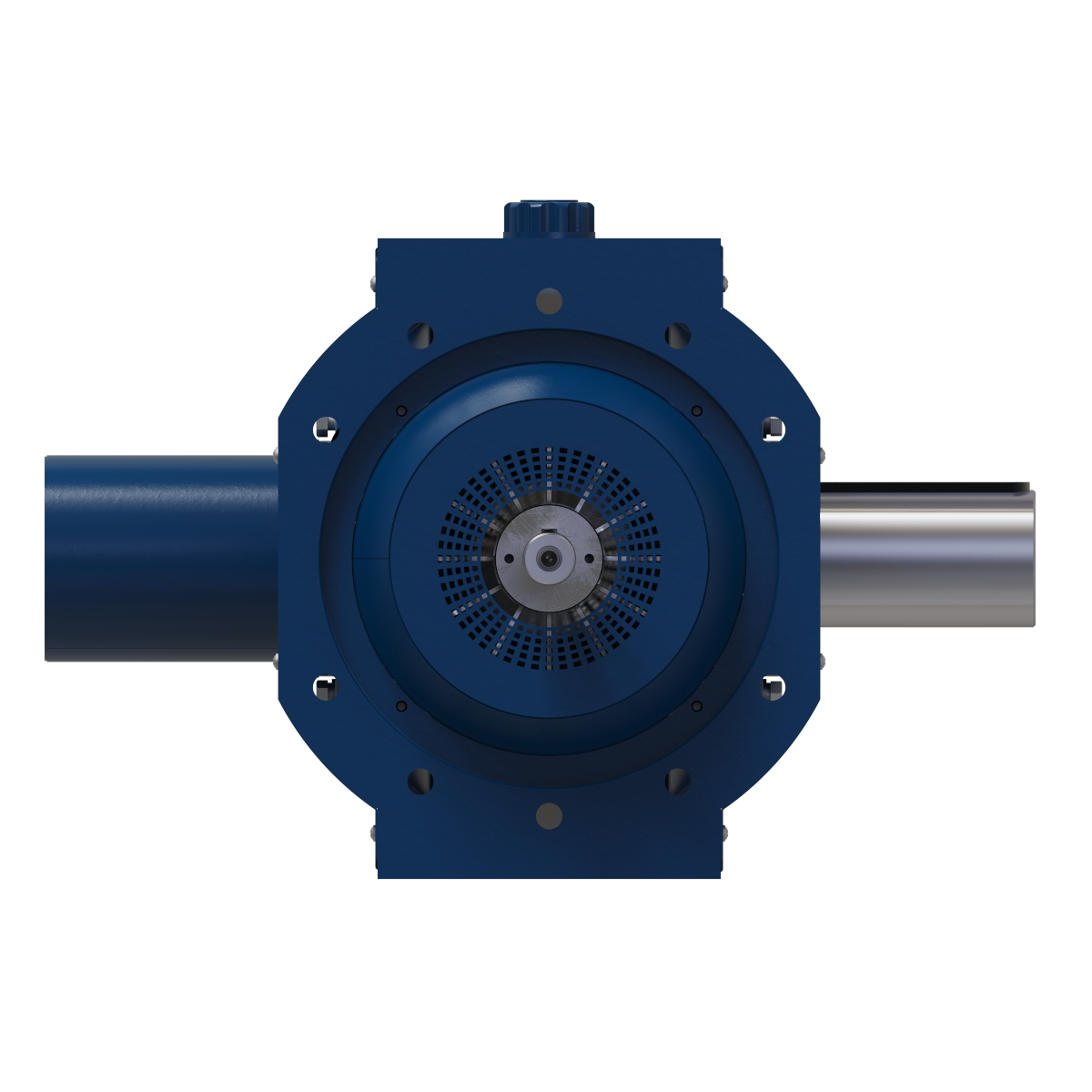

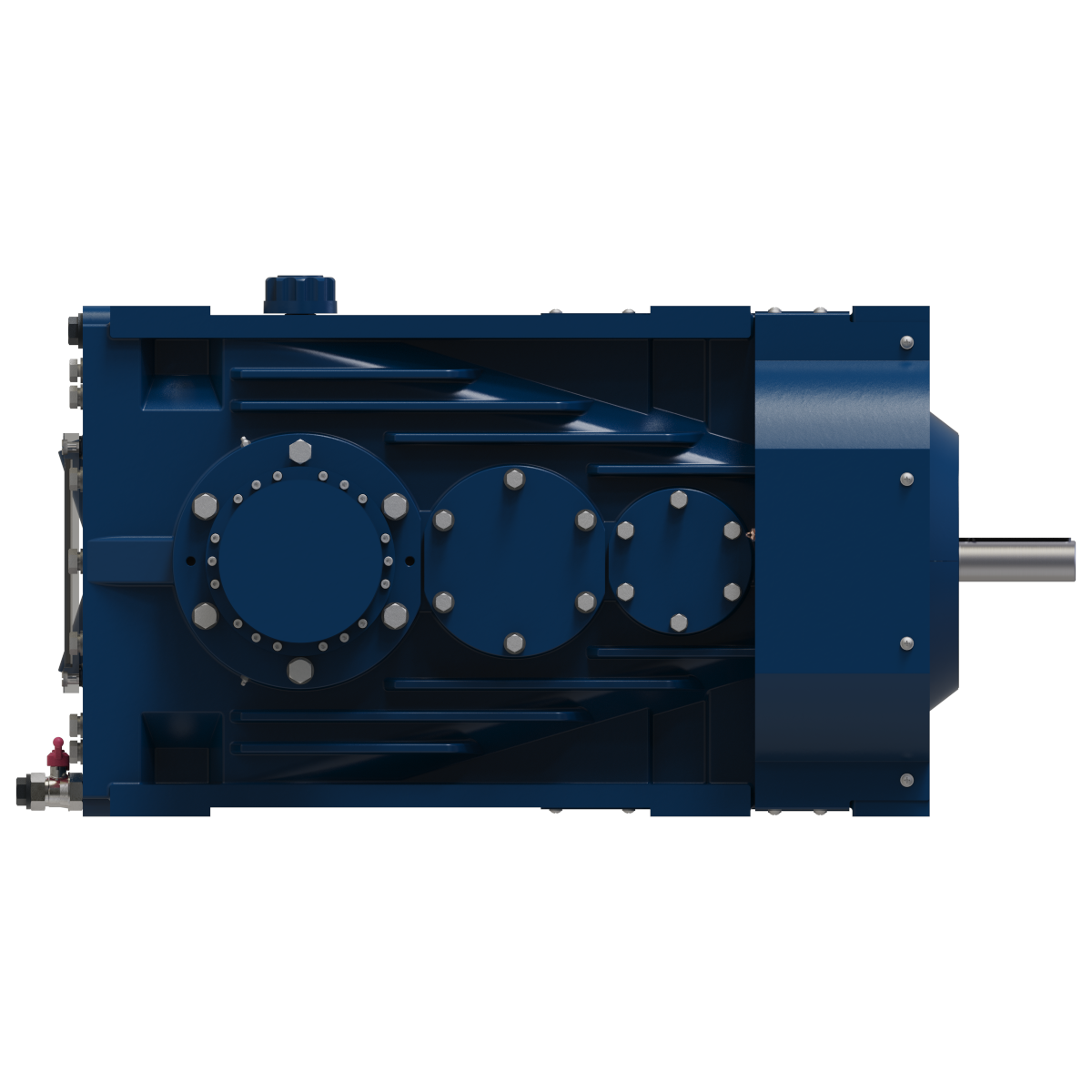

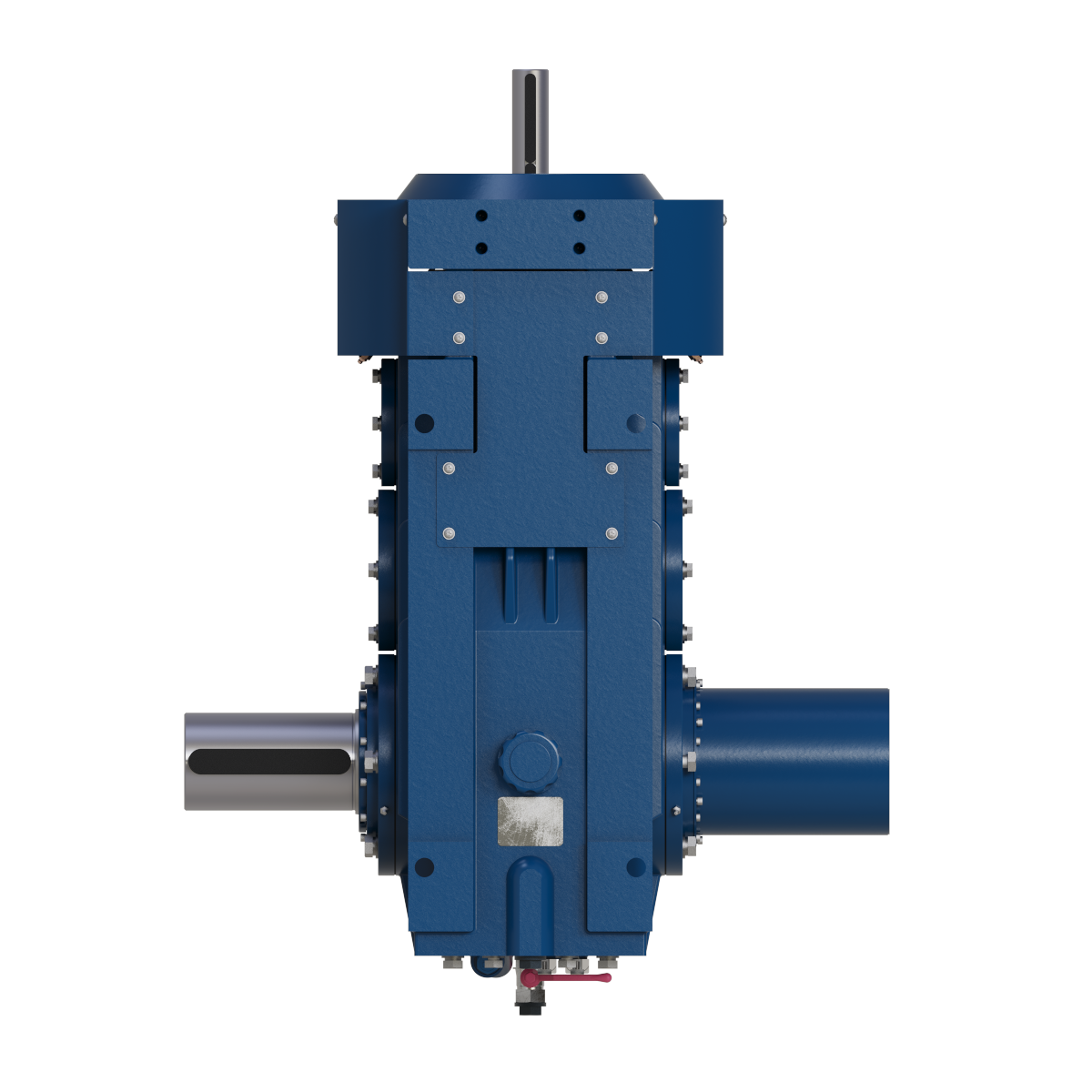

Редуктор горизонтальный коническо-цилиндрический трехступенчатый
-
Область применения
-
Предназначен для использования в приводе транспортера на угольной шахте. Распространённое использование в горнодобывающей промышленности.
-
Описание
Примечание
Корпус чугунный.
Редуктор трехступенчатый, коническо-цилиндрический. Тихоходный и быстроходные валы цилиндрические со шпонкой.
Уплотнения валов комбинированные: таконитовое (с внешней стороны) и манжетное (с внутренней стороны).
Способ смазки - погружение в масляную ванну; заливаемое масло – минеральное.
Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе и эпоксидной двухкомпонентной краской.
-
Характеристики
-
Параметр
-
Значение
- Тип передачи редуктора
- Коническо-цилиндрический
- Количество ступеней передачи
- Трехступенчатый
- Расположение осей
- Перекрестное
- Передаточное отношение
- 31.5
- Крутящий момент Н*м
- 11000
- КПД, отн.ед.
- 0.95
- Масса, кг
- 622
-
-
Габариты
Чертеж редуктора
