РЧЧ4

В избранное

РЧЧ4

Конструктивные особенности

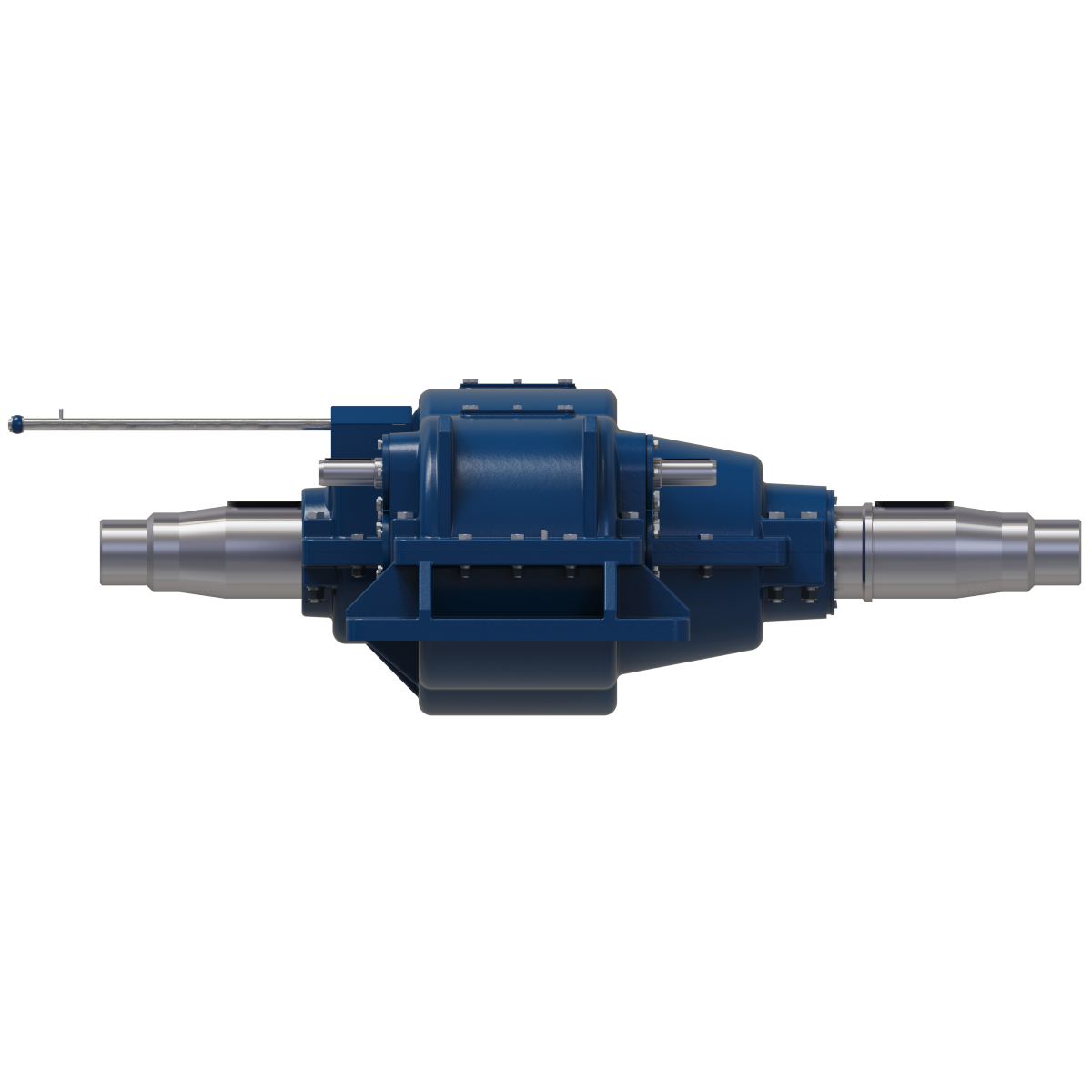

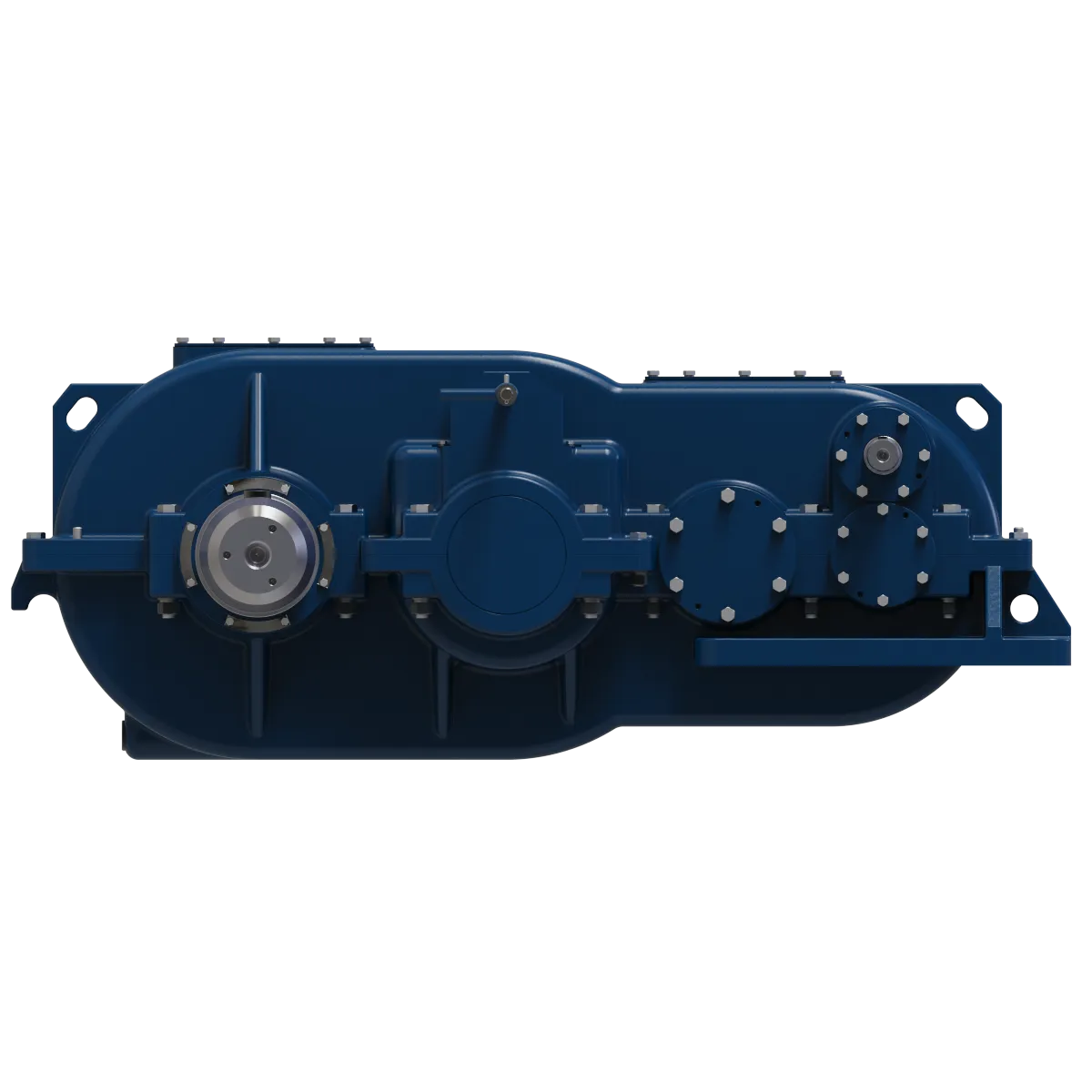

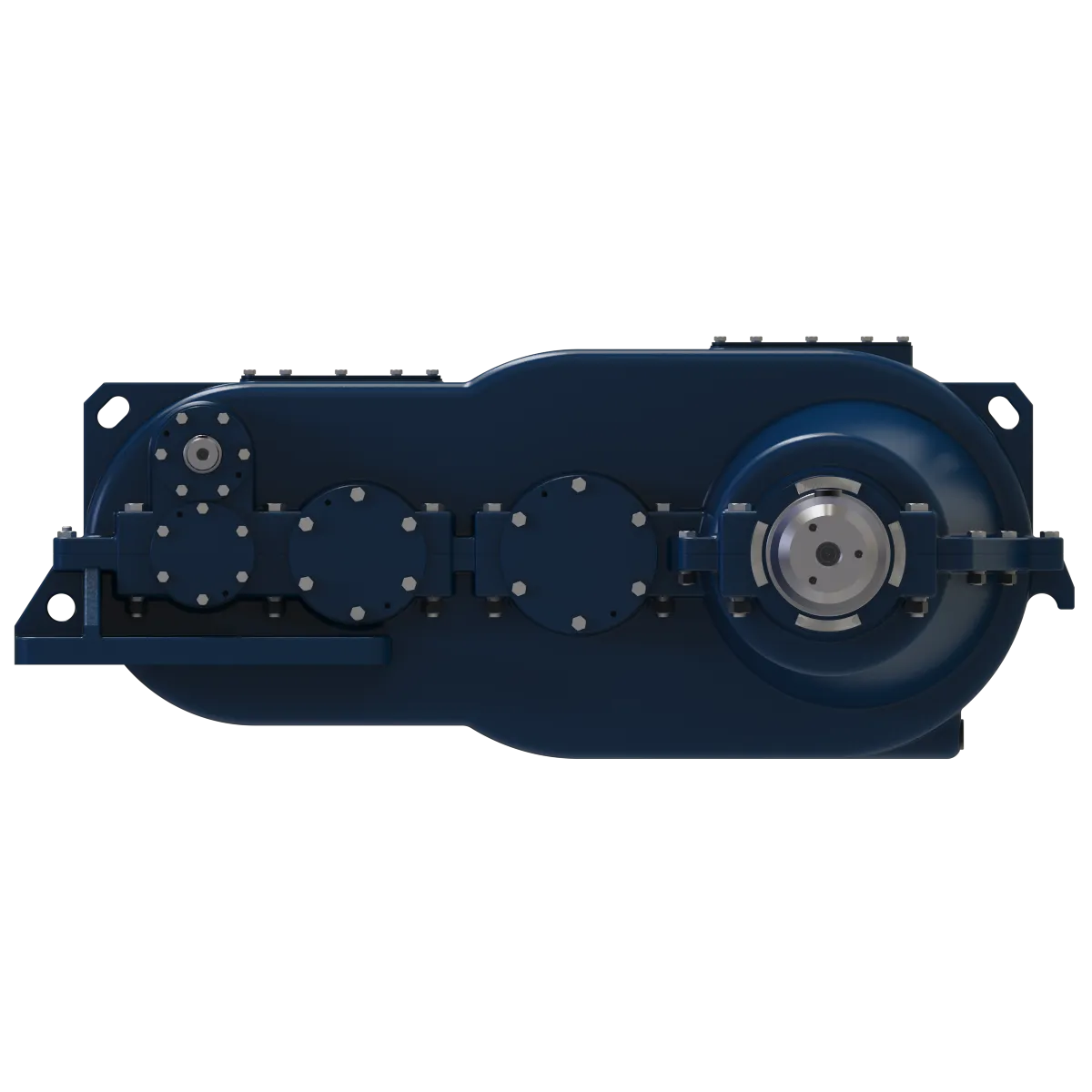

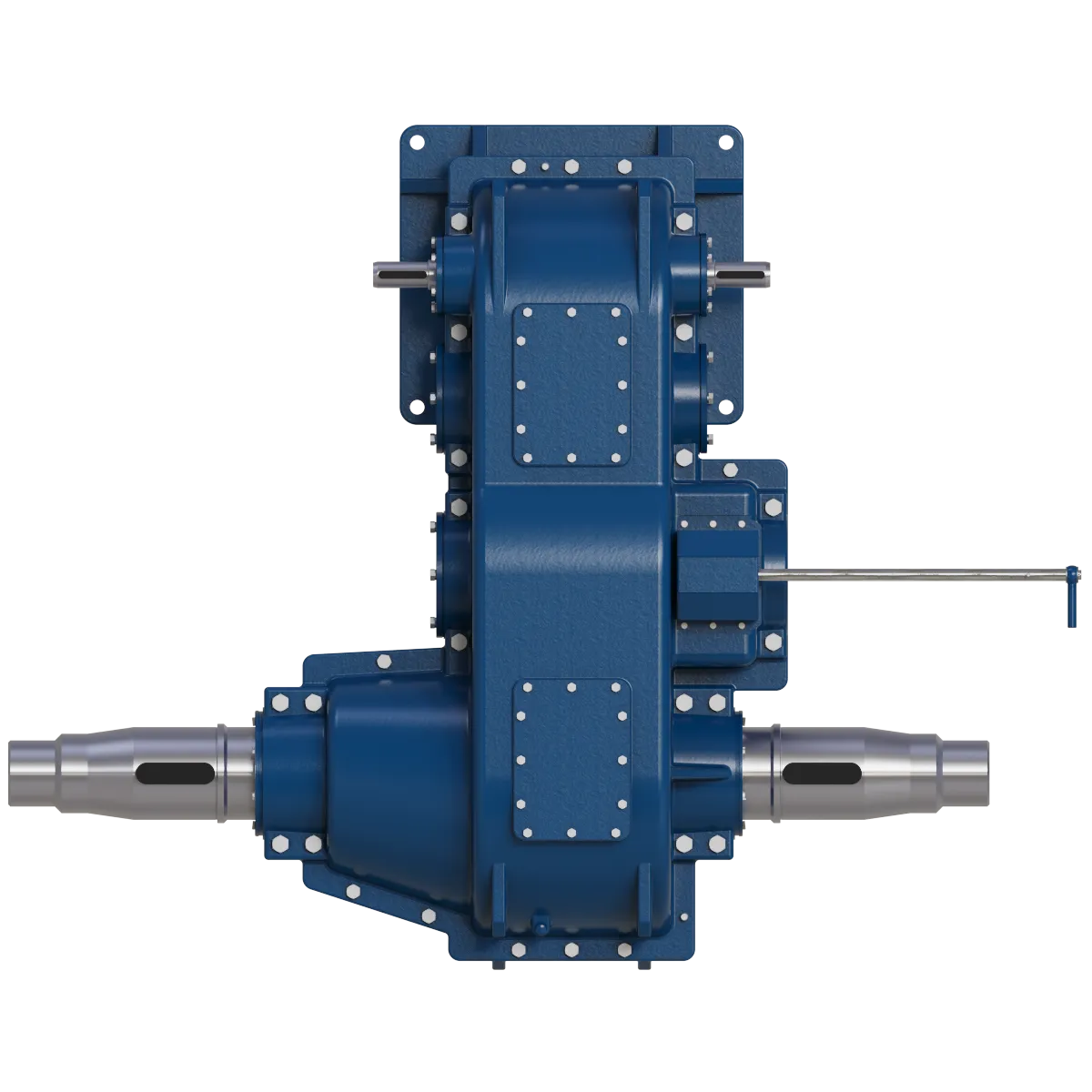

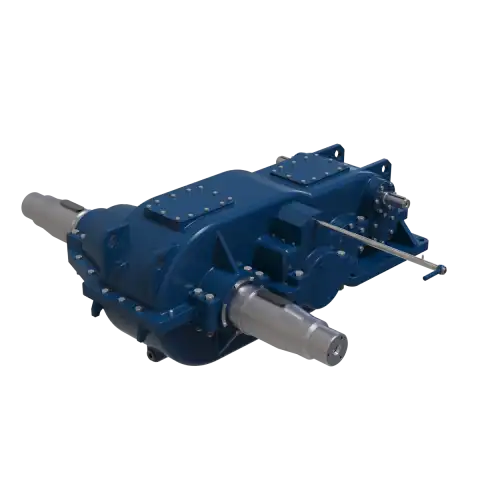

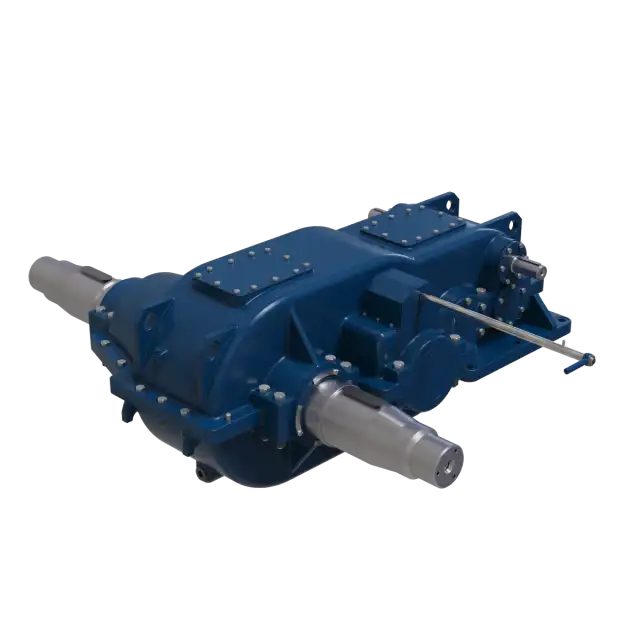

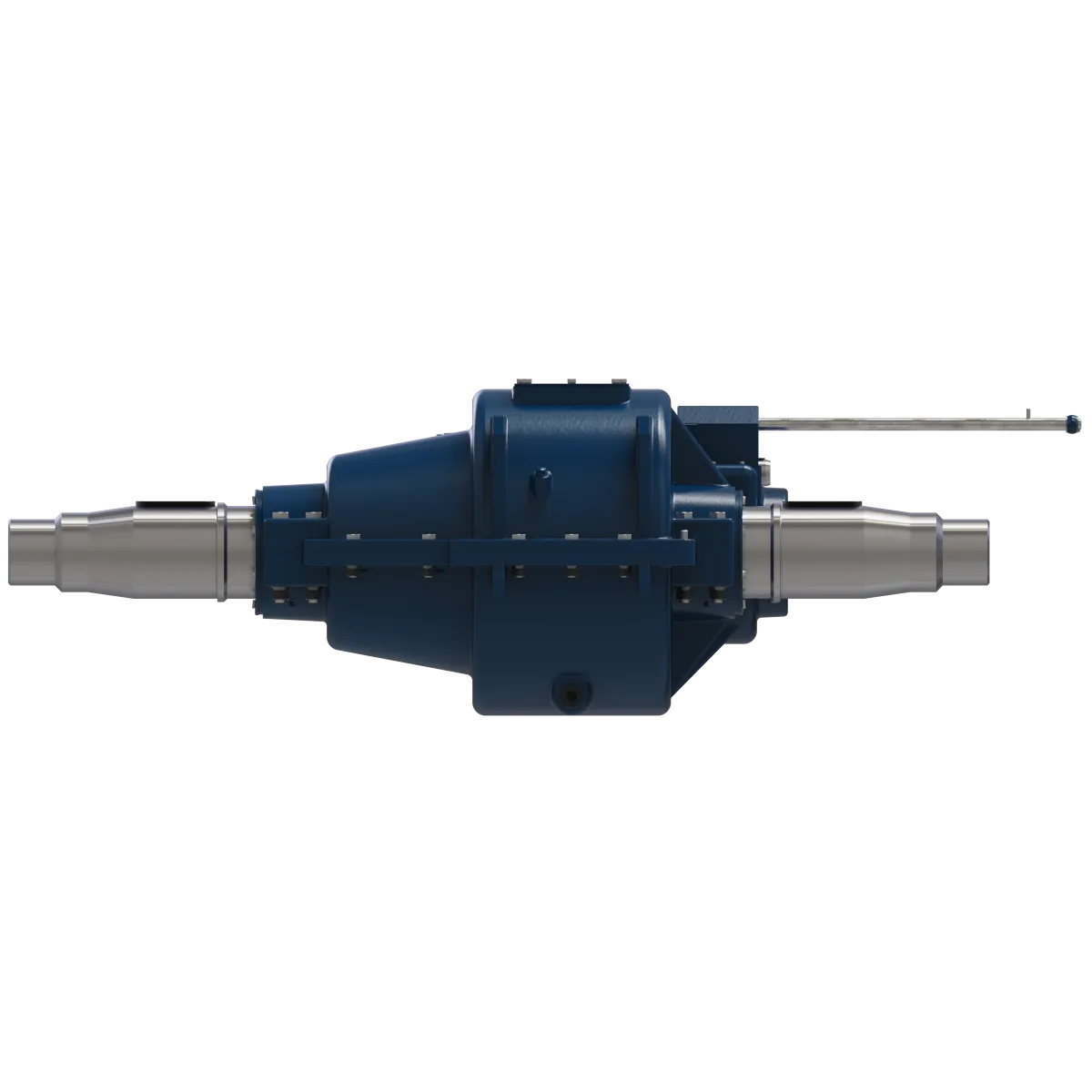

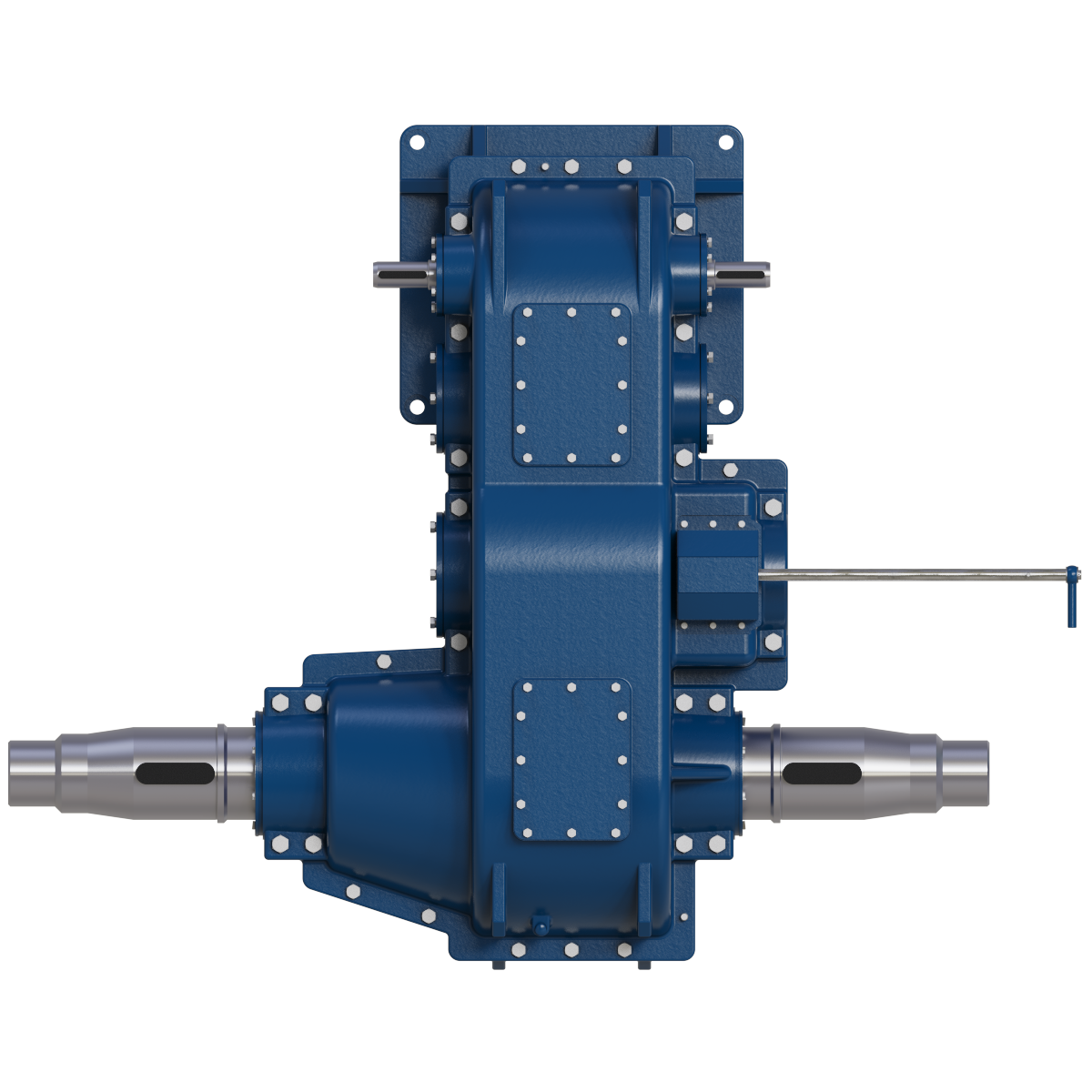

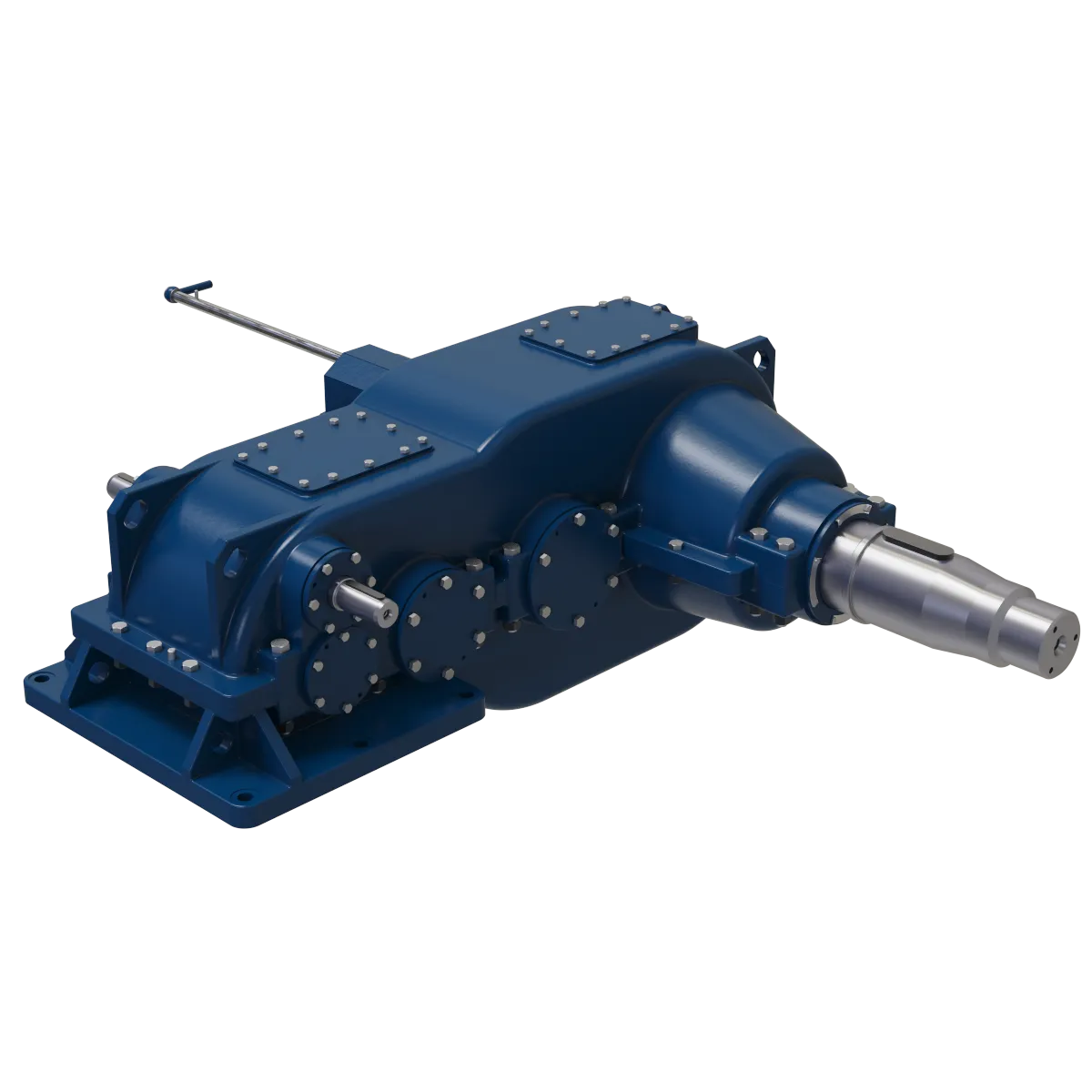

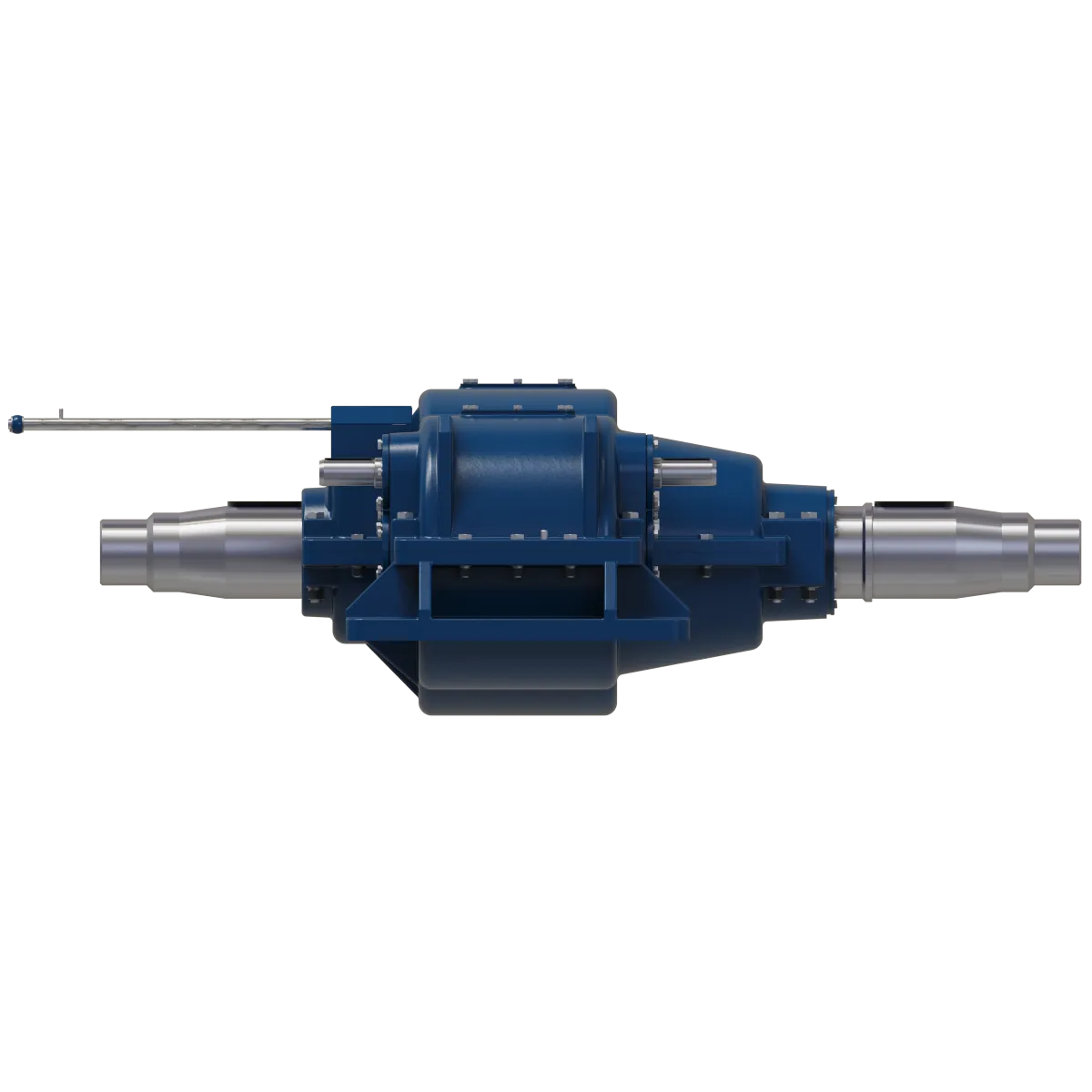

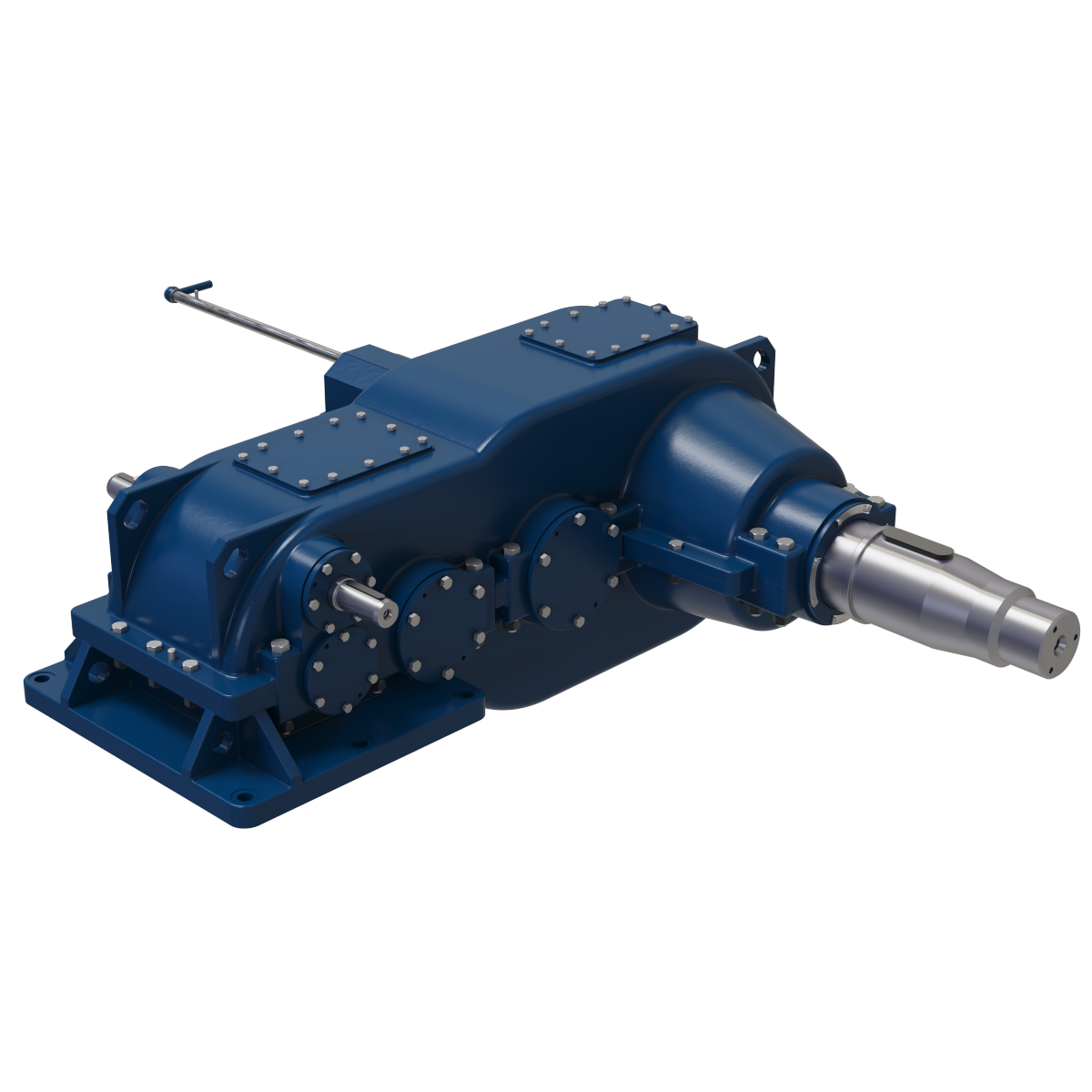

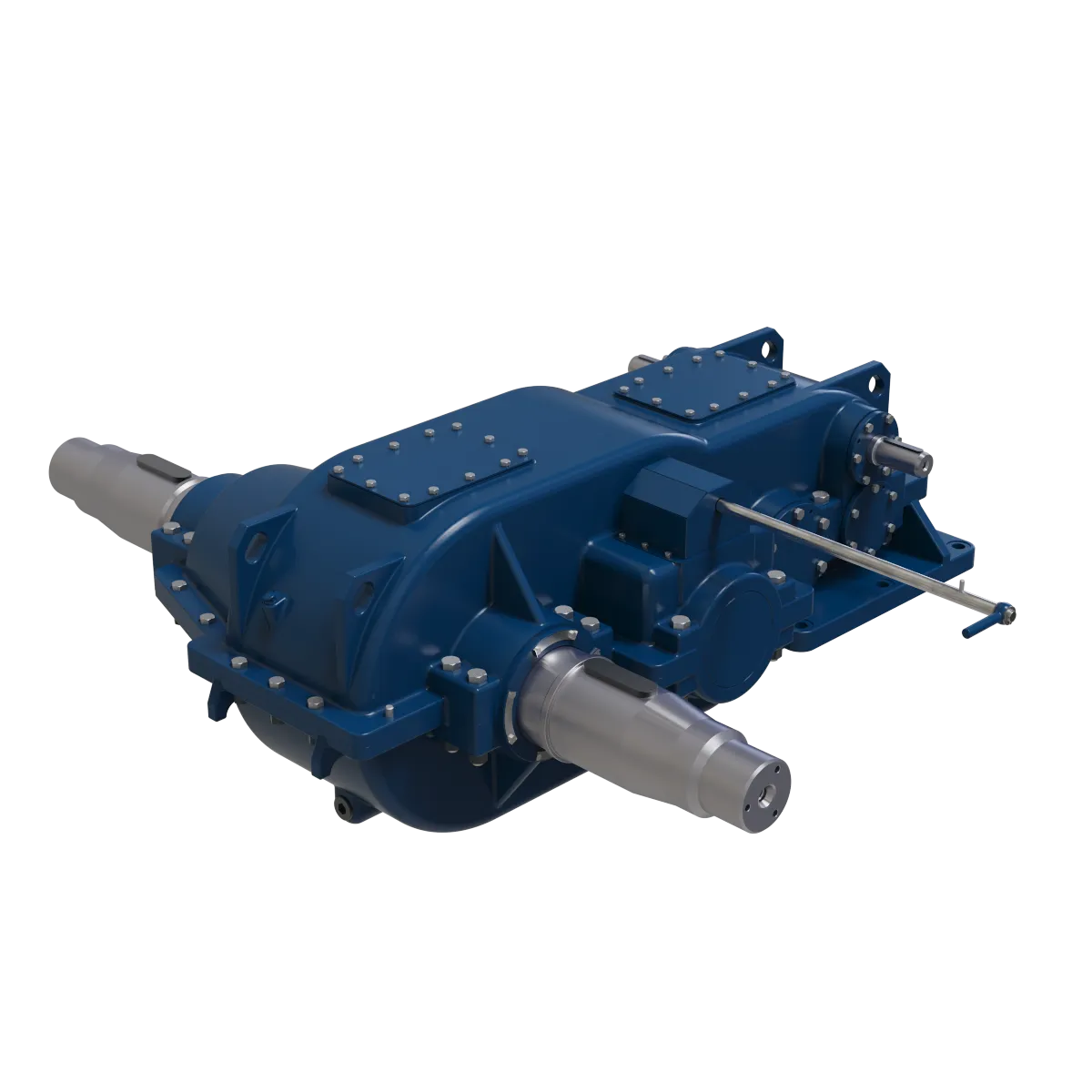

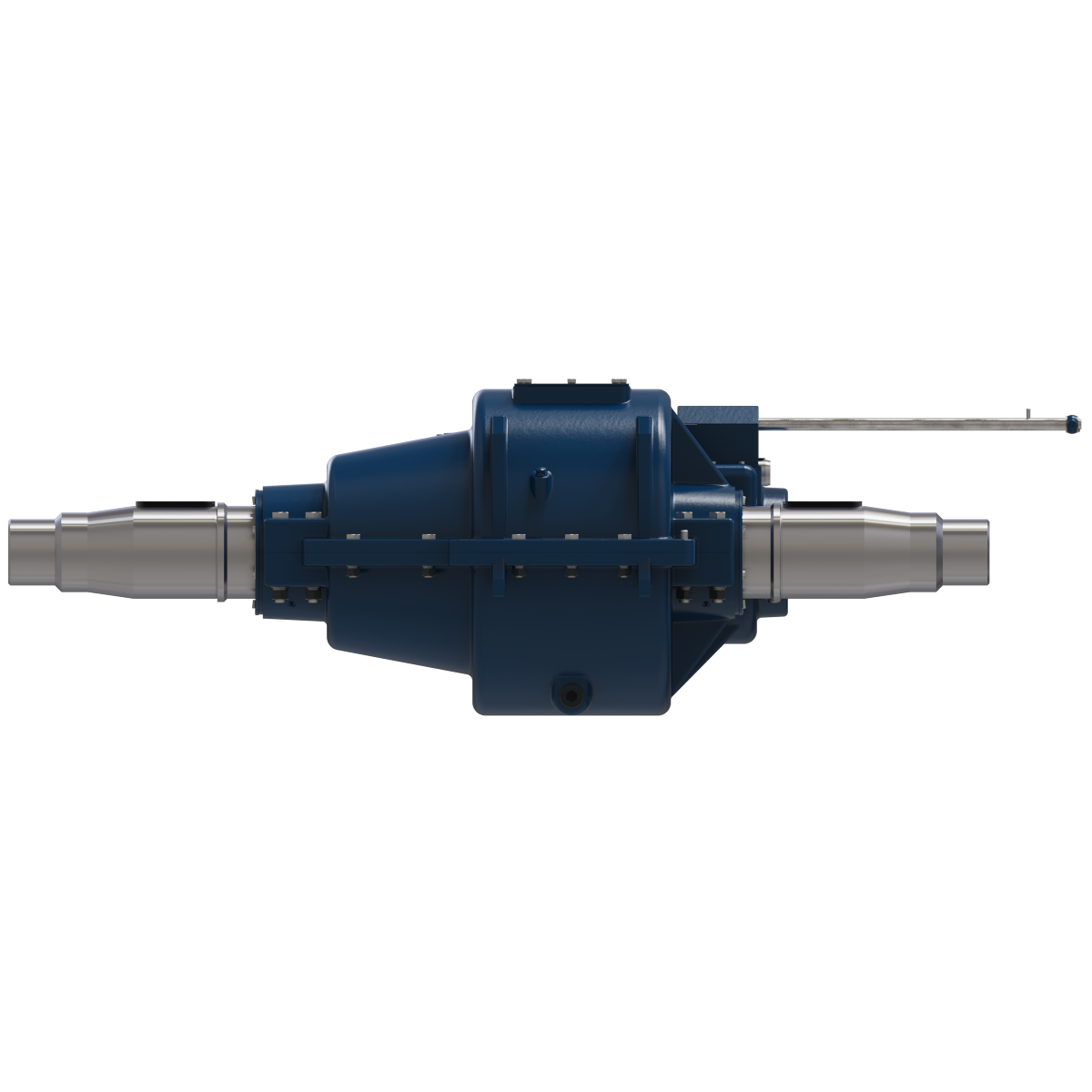

Редуктор привода вагонотолкателя четырехступенчатый

Область применения
Применятся для использования в приводе вагонотолкателей типа Т22-П2, Т20, ВТ-4К, ВТ-4Т, ТП-20, ТЭВ-18 перемещения железнодорожных вагонов.

Описание

Примечание

Данный редуктор является аналогом оборудования, произведенного компанией «Днепротяжмаш» в СССР. Редуктор используется в приводе вагонотолкателя. Он испытывает на себе толчковые нагрузки, должен быть надежным и работать в неблагоприятных погодных условиях.
Корпус редуктора отливается из стали 20-Л, что обеспечивает износостойкость и прочность деталей, которые успешно выдерживают повторяющиеся ударные нагрузки. Монтаж оборудования происходит посредством лап.
Картерная система смазки зубчатых зацеплений была выбрана исходя из простоты реализации, обслуживания, требованиям по окружной скорости тихоходного колеса, также она отвечает условиям по смазываемости и теплонагруженности редуктора.
По количеству ступеней редуктор является четырехступенчатым, по типу передачи – цилиндрическим.
Быстроходные валы цилиндрические, тихоходные – цилиндрические со шпоночным пазом.
Зубчатые зацепления: на быстроходных ступенях – косозубые, за счет чего зацепление колёс происходит достаточно плавно и тихо.
Зубчатые колеса произведены из легированных цементируемых сталей с последующим зубошлифованием.
Уплотнение тихоходного вала – сальниковая набивка, быстроходного – манжетная.
Для обозначенного редуктора используется смазка минеральными маслами, поскольку данный редуктор технологически прост и надежен.
Для контроля уровня масла используется измерительный щуп, представляющий собой стальной стержень с нанесенными на него делениями.
корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе, эпоксидной двухкомпонентной краской, содержащей противокоррозионные пигменты.
Итак, представленный редуктор проработан с учетом требований заказчика и отвечает вызовам современного производства, подготовлен к работе в неблагоприятных климатических условиях.
Характеристики
- Параметр
- Значение
- Тип передачи редуктора
- Цилиндрический
- Количество ступеней передачи
- Четырехступенчатый
- Расположение осей
- Параллельное
- Передаточное отношение
- 46
- Крутящий момент Н*м
- 575
- Суммарное межосевое расстояние, мм
- 1555
- КПД, отн.ед.
- 0.97
- Масса, кг
- 2829
Габариты
Чертеж редуктора

Описание
Характеристики
Габариты

Примечание

Данный редуктор является аналогом оборудования, произведенного компанией «Днепротяжмаш» в СССР. Редуктор используется в приводе вагонотолкателя. Он испытывает на себе толчковые нагрузки, должен быть надежным и работать в неблагоприятных погодных условиях.

Корпус редуктора отливается из стали 20-Л, что обеспечивает износостойкость и прочность деталей, которые успешно выдерживают повторяющиеся ударные нагрузки. Монтаж оборудования происходит посредством лап.

Картерная система смазки зубчатых зацеплений была выбрана исходя из простоты реализации, обслуживания, требованиям по окружной скорости тихоходного колеса, также она отвечает условиям по смазываемости и теплонагруженности редуктора.

По количеству ступеней редуктор является четырехступенчатым, по типу передачи – цилиндрическим.

Быстроходные валы цилиндрические, тихоходные – цилиндрические со шпоночным пазом.

Зубчатые зацепления: на быстроходных ступенях – косозубые, за счет чего зацепление колёс происходит достаточно плавно и тихо.

Зубчатые колеса произведены из легированных цементируемых сталей с последующим зубошлифованием.

Уплотнение тихоходного вала – сальниковая набивка, быстроходного – манжетная.

Для обозначенного редуктора используется смазка минеральными маслами, поскольку данный редуктор технологически прост и надежен.

Для контроля уровня масла используется измерительный щуп, представляющий собой стальной стержень с нанесенными на него делениями.

корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе, эпоксидной двухкомпонентной краской, содержащей противокоррозионные пигменты.

Итак, представленный редуктор проработан с учетом требований заказчика и отвечает вызовам современного производства, подготовлен к работе в неблагоприятных климатических условиях.
