2Ц3-710

To favorites

2Ц3-710

Конструктивные особенности

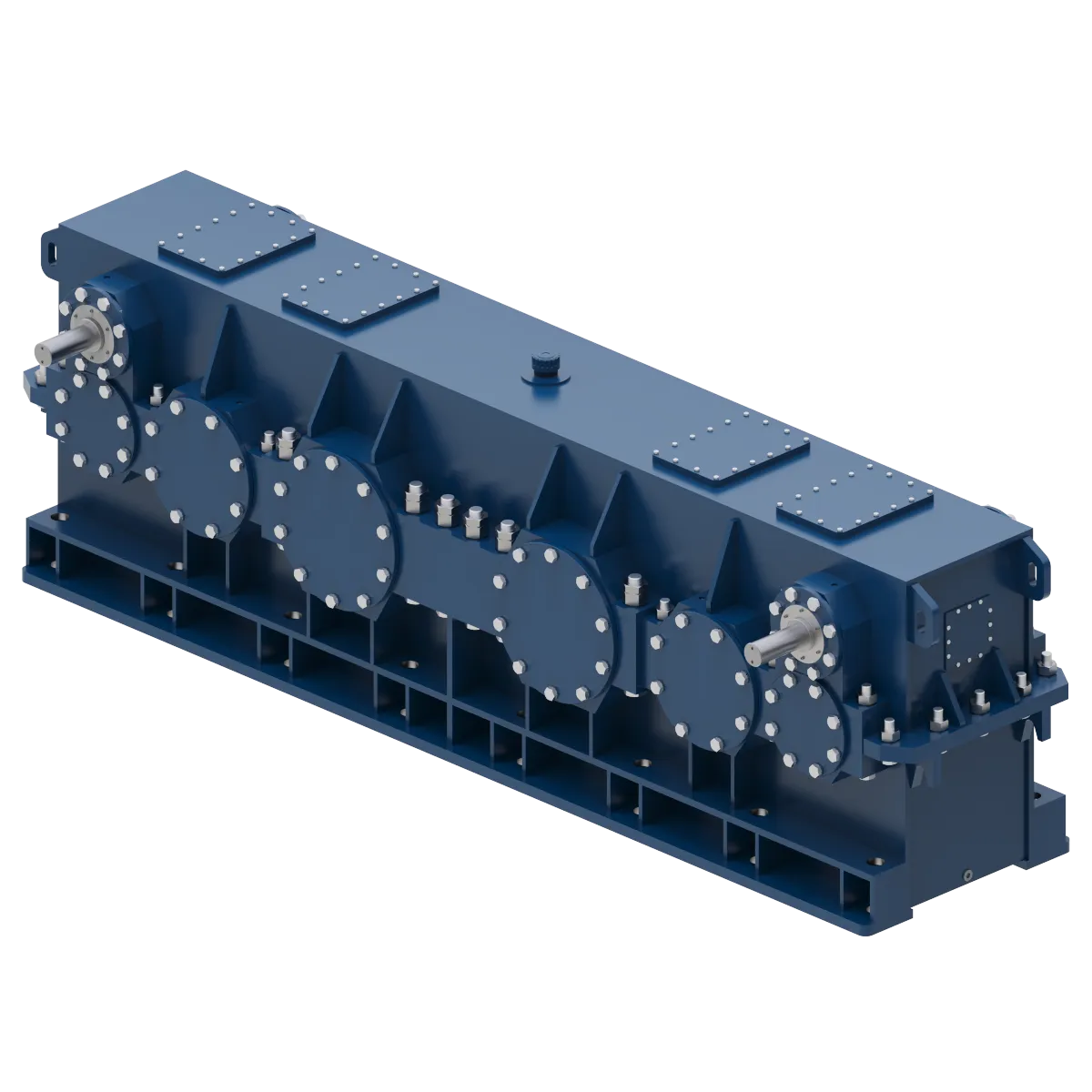

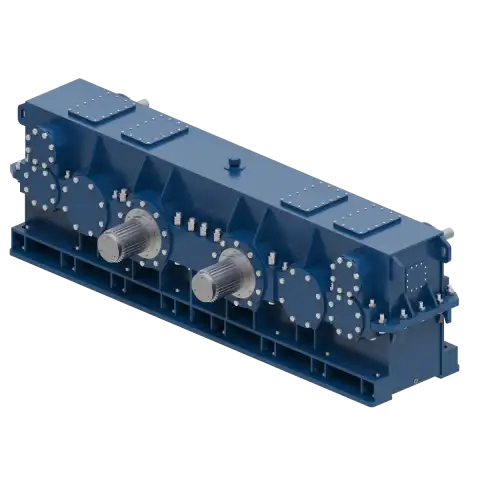

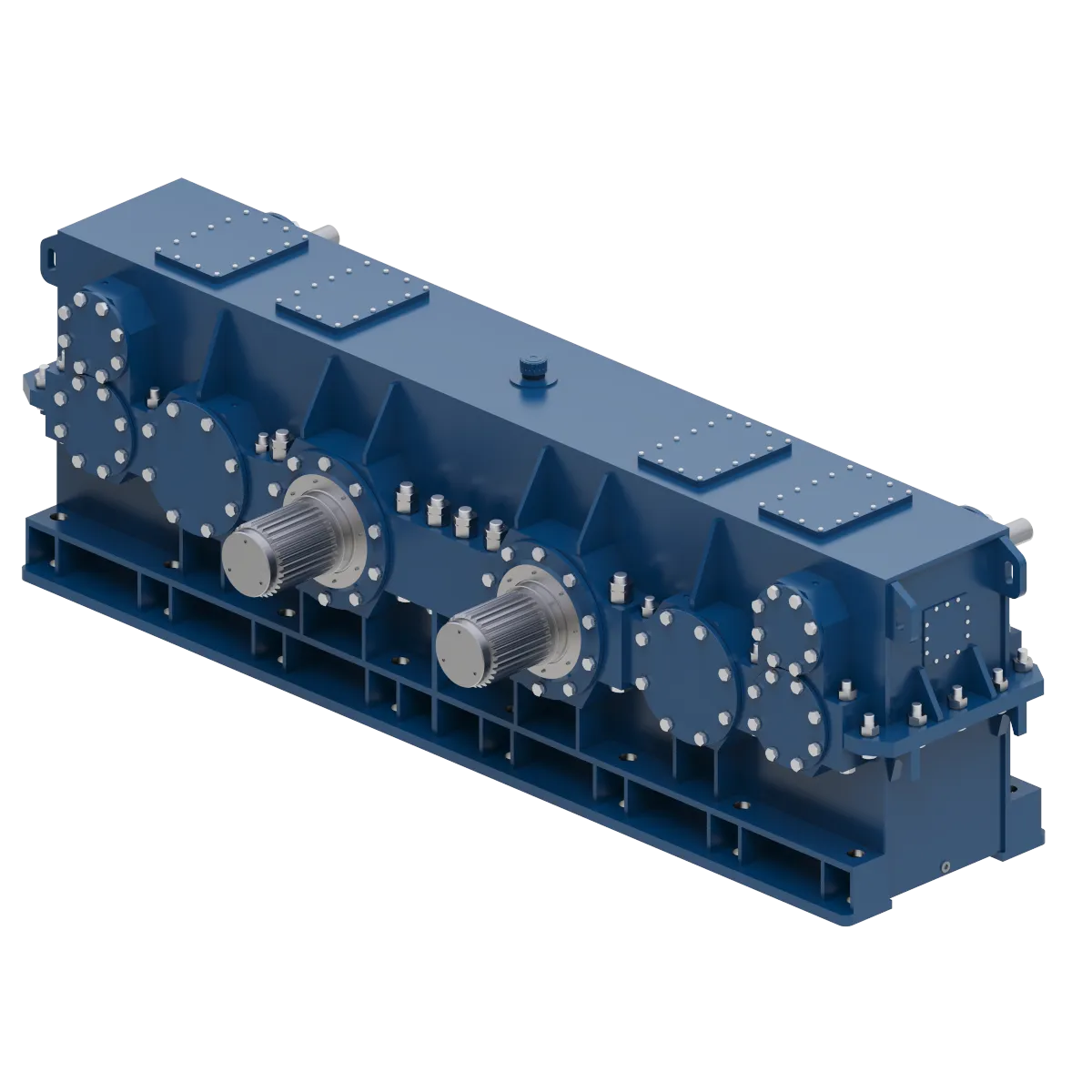

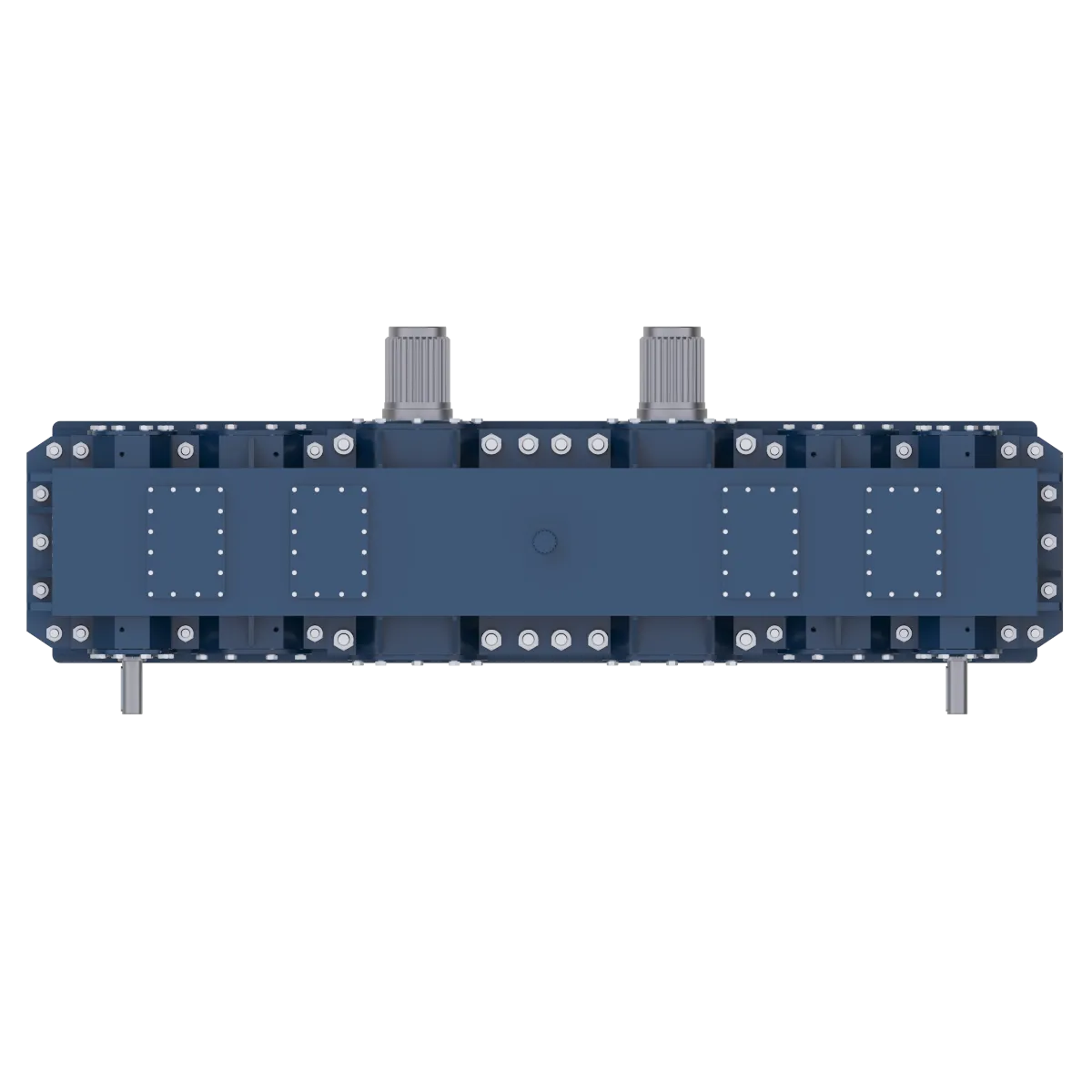

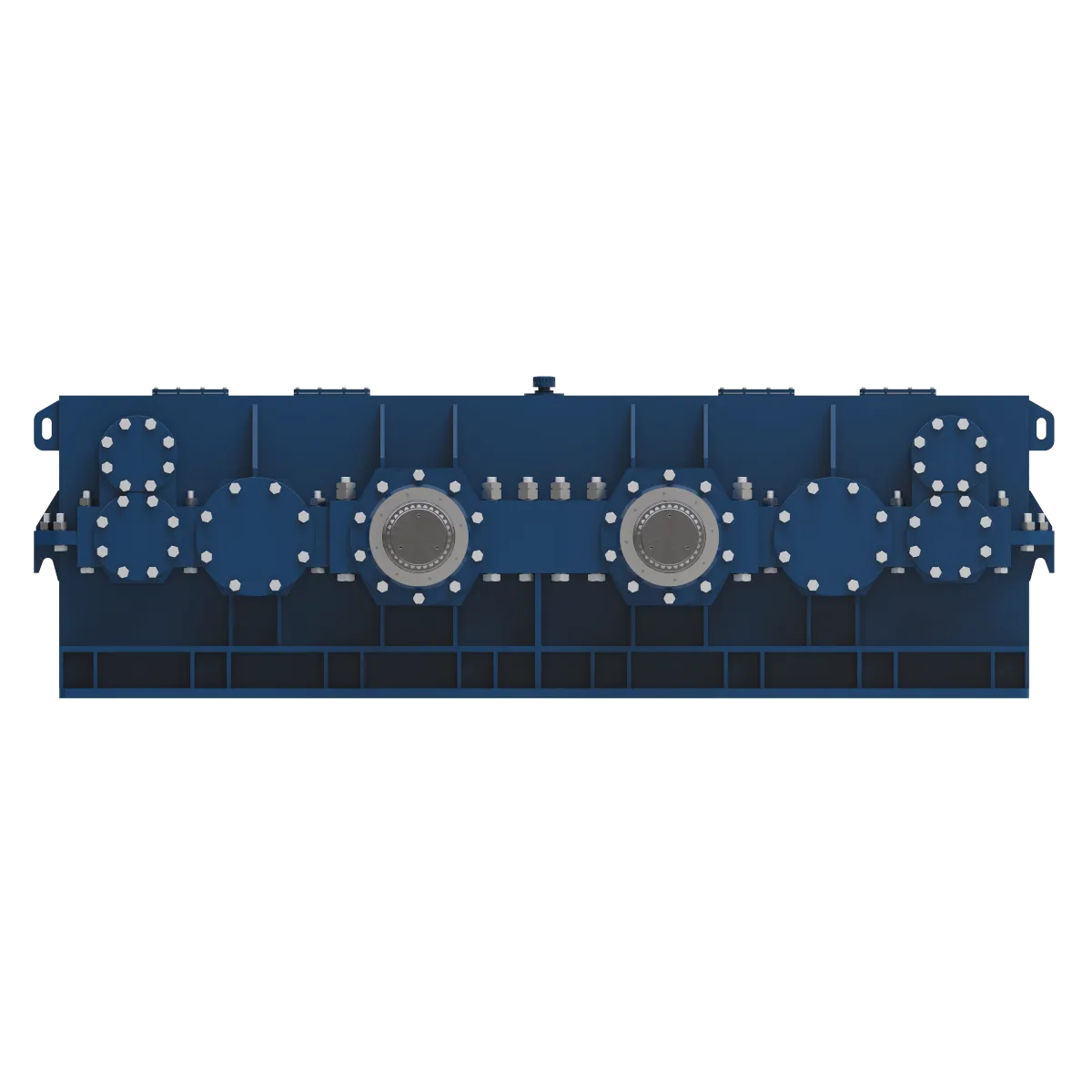

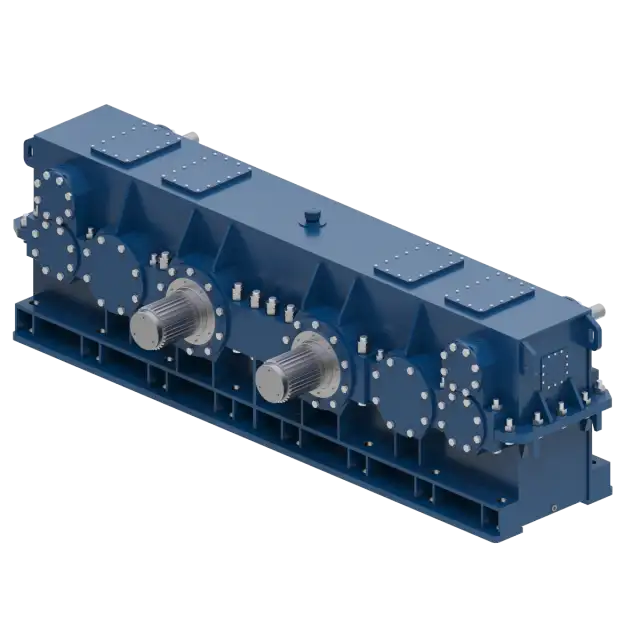

Трехступенчатый горизонтальный цилиндрический редуктор. Конструктивно-это два независимых трехступенчатых редуктора, смонтированных в одном сварном корпусе.

Область применения
Предназначены для увеличения крутящего момента и уменьшения частоты вращения

Description
Условия применения редуктора

Нагрузка постоянная знакопеременная;

Вращение валов в любую сторону;

Частота вращения входного вала от 750 до 1500 об/мин;

Горизонтальное расположение редуктора опорной плоскостью вниз;

Пример обозначения редуктора при заказе

2Ц3 – 710 – 25 – 12 ЦЦ У2
2Ц3 – тип редуктора
710 – межосевое расстояние
25 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения
Characteristics
- Parameter
- Value
- Reducer transmission type
- Cylindrical
- Number of transmission stages
- Three stage
- Axle arrangement
- Parallel
- Gear ratio
- 57; 40; 30
- Torque N*m
- 65000
- Total center distance, mm
- 710
- Assembly options
- 11; 12; 13; 14; 15; 21; 23; 22; 24; 25; 31; 32; 33; 34; 35
- Weight, kg
- 20760
Dimensions
Габариты редуктора

Description
Characteristics
Dimensions

Условия применения редуктора

Нагрузка постоянная знакопеременная;
Вращение валов в любую сторону;
Частота вращения входного вала от 750 до 1500 об/мин;
Горизонтальное расположение редуктора опорной плоскостью вниз;

Пример обозначения редуктора при заказе

2Ц3 – 710 – 25 – 12 ЦЦ У2

2Ц3 – тип редуктора

710 – межосевое расстояние

25 – номинальное передаточное число

12 – вариант сборки

ЦЦ – вариант исполнения конца входного и выходного вала соответственно

У2 – климатическое исполнение и категория размещения

Parameter
Value
Reducer transmission type
Cylindrical
Number of transmission stages
Three stage
Axle arrangement
Parallel
Gear ratio
30; 40; 57
Torque N*m
65000
Total center distance, mm
710
Assembly options
11; 12; 13; 14; 15; 21; 22; 23; 24; 25; 31; 32; 33; 34; 35
Weight, kg
20760

Габариты редуктора

Gearboxes of this series

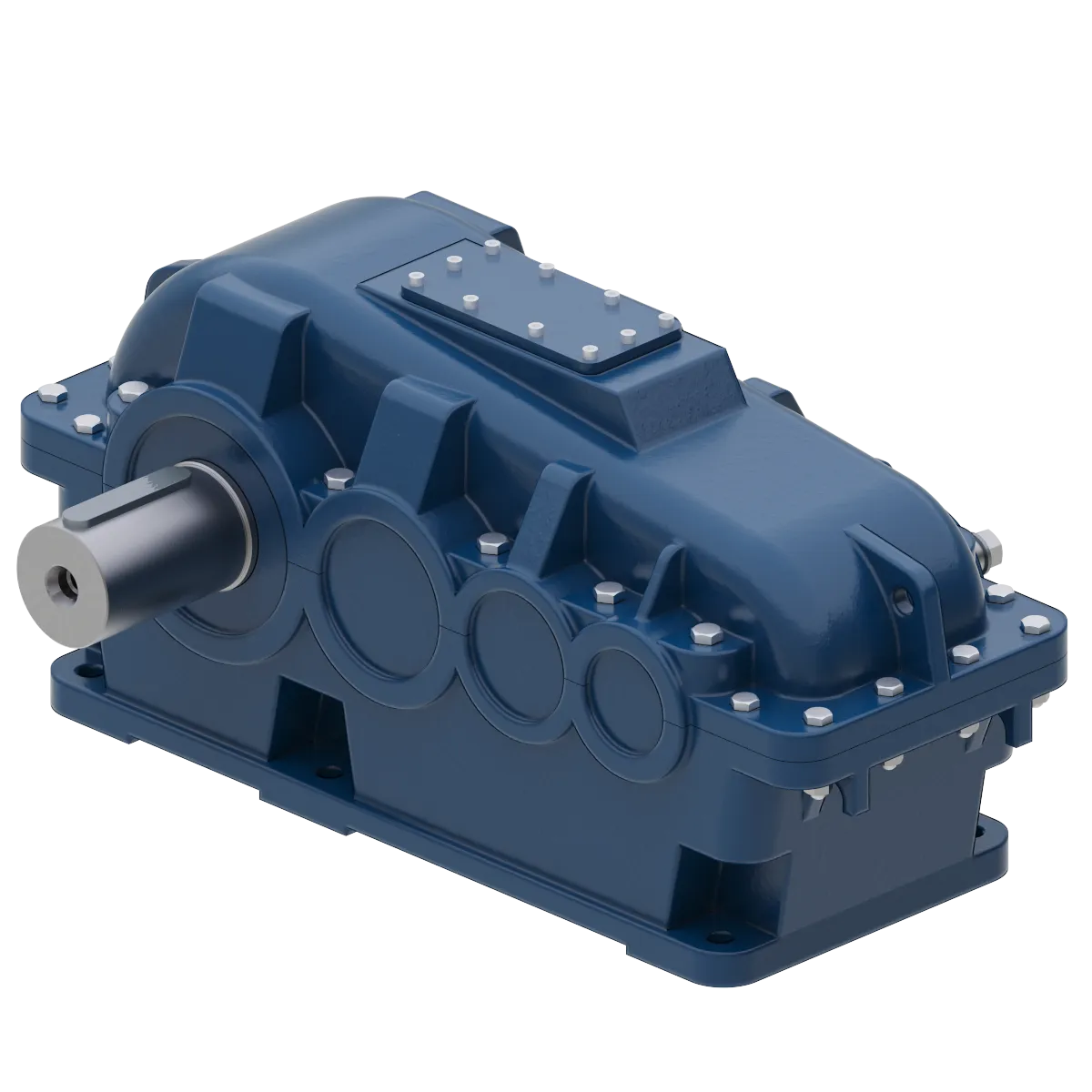

2Ц3-160Н
2Ц3-280Н
2Ц3-800

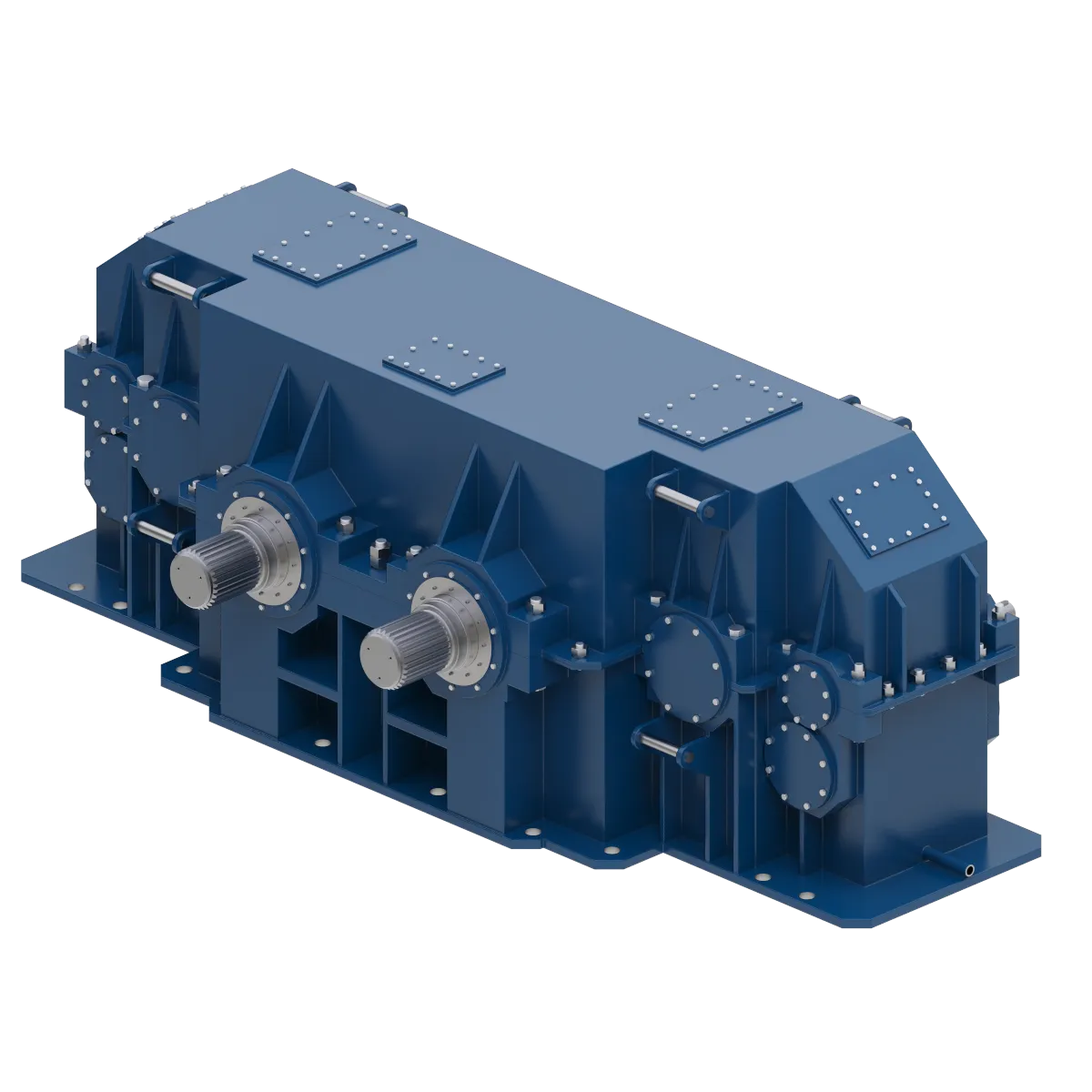

2Ц3Ш-1300
