2Ц3Ш-1300

Конструктивные особенности

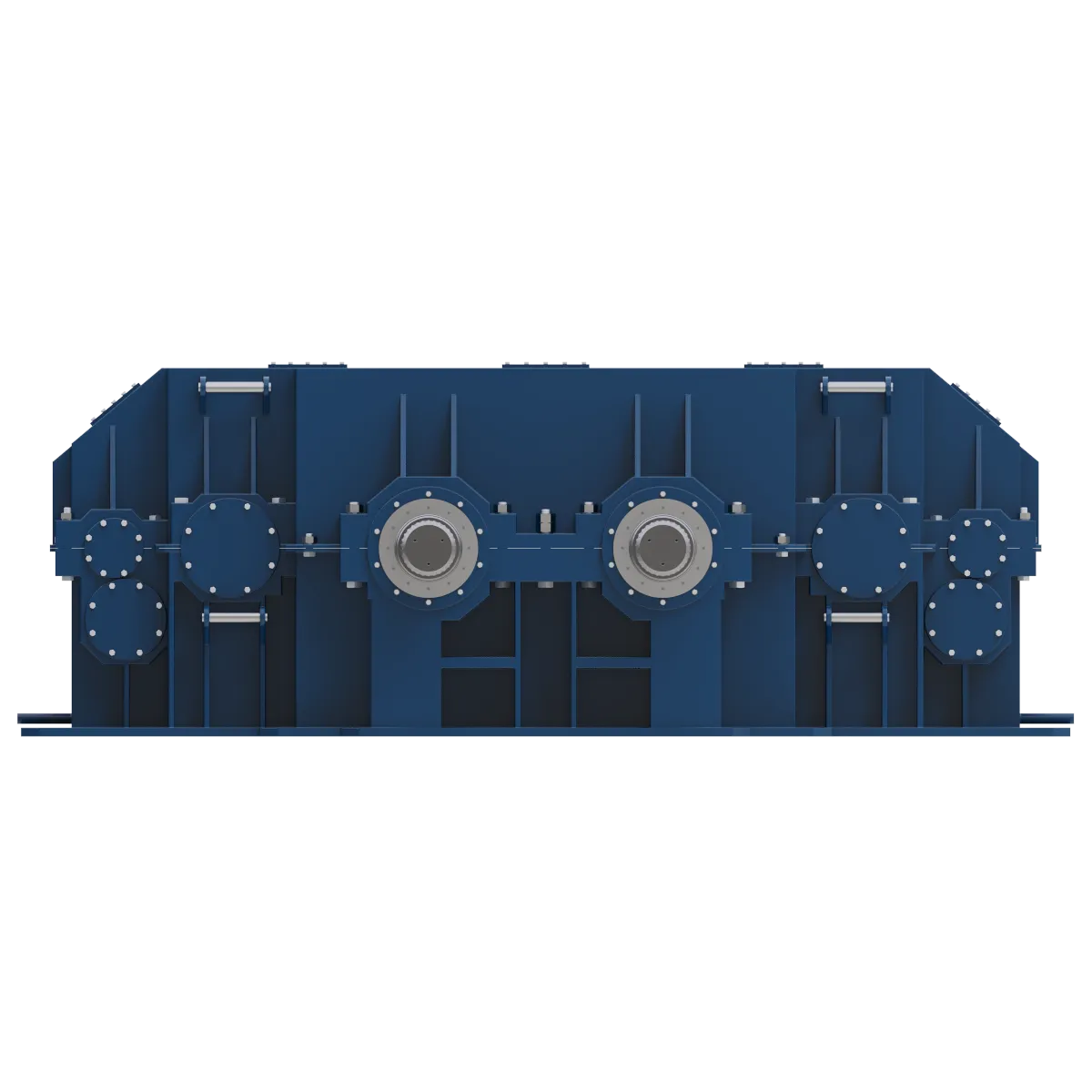

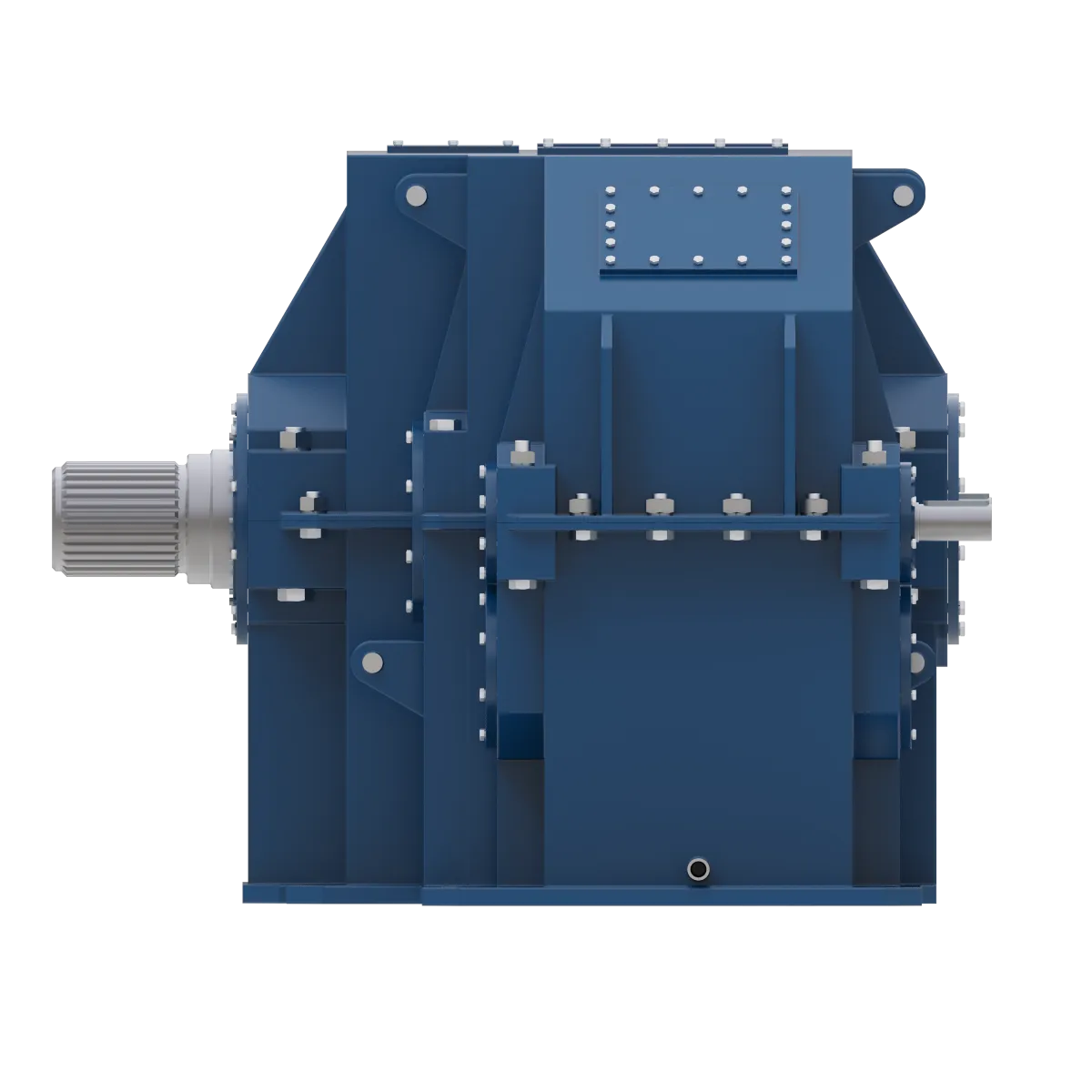

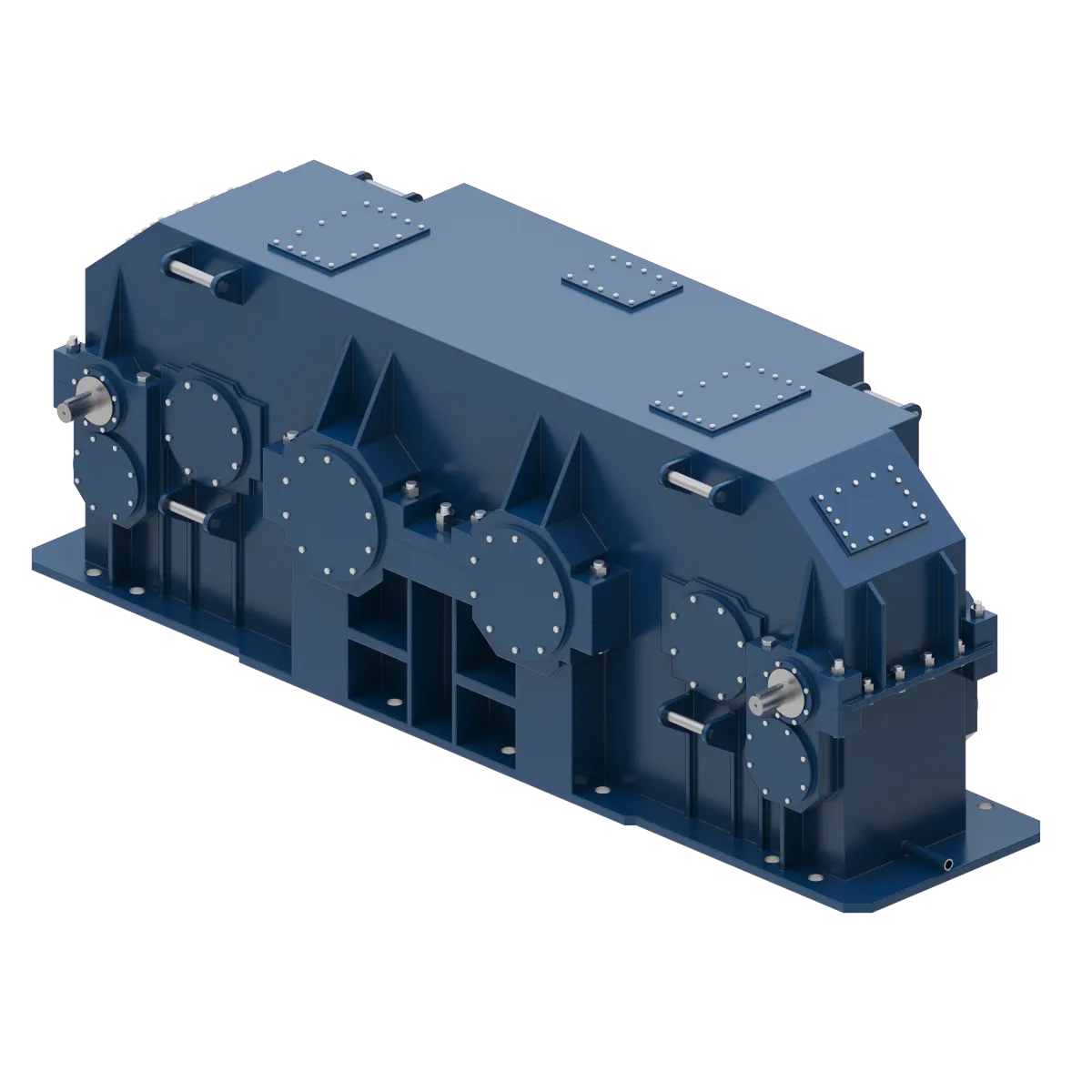

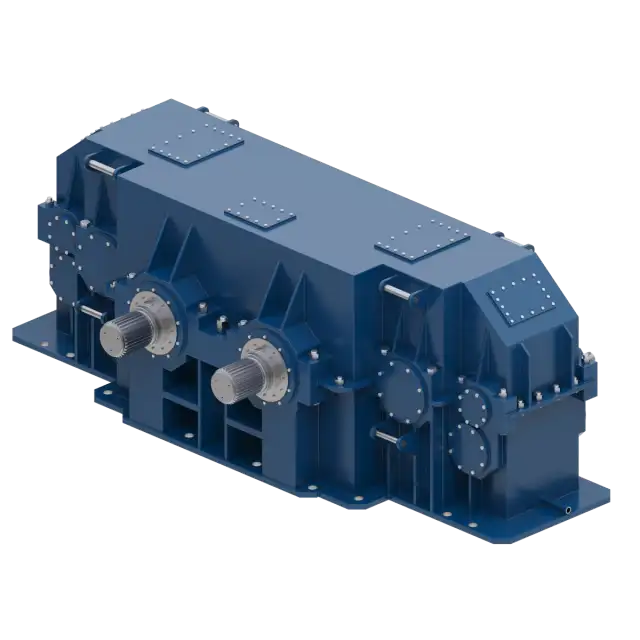

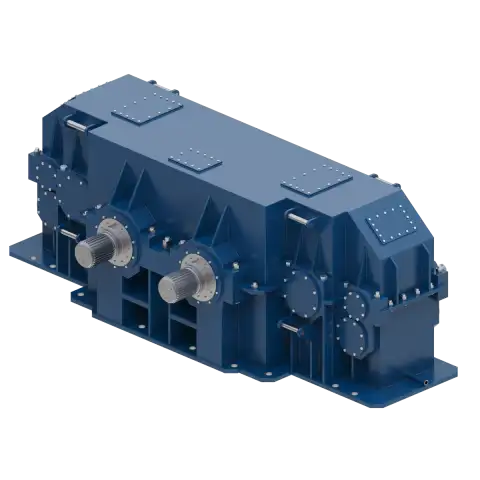

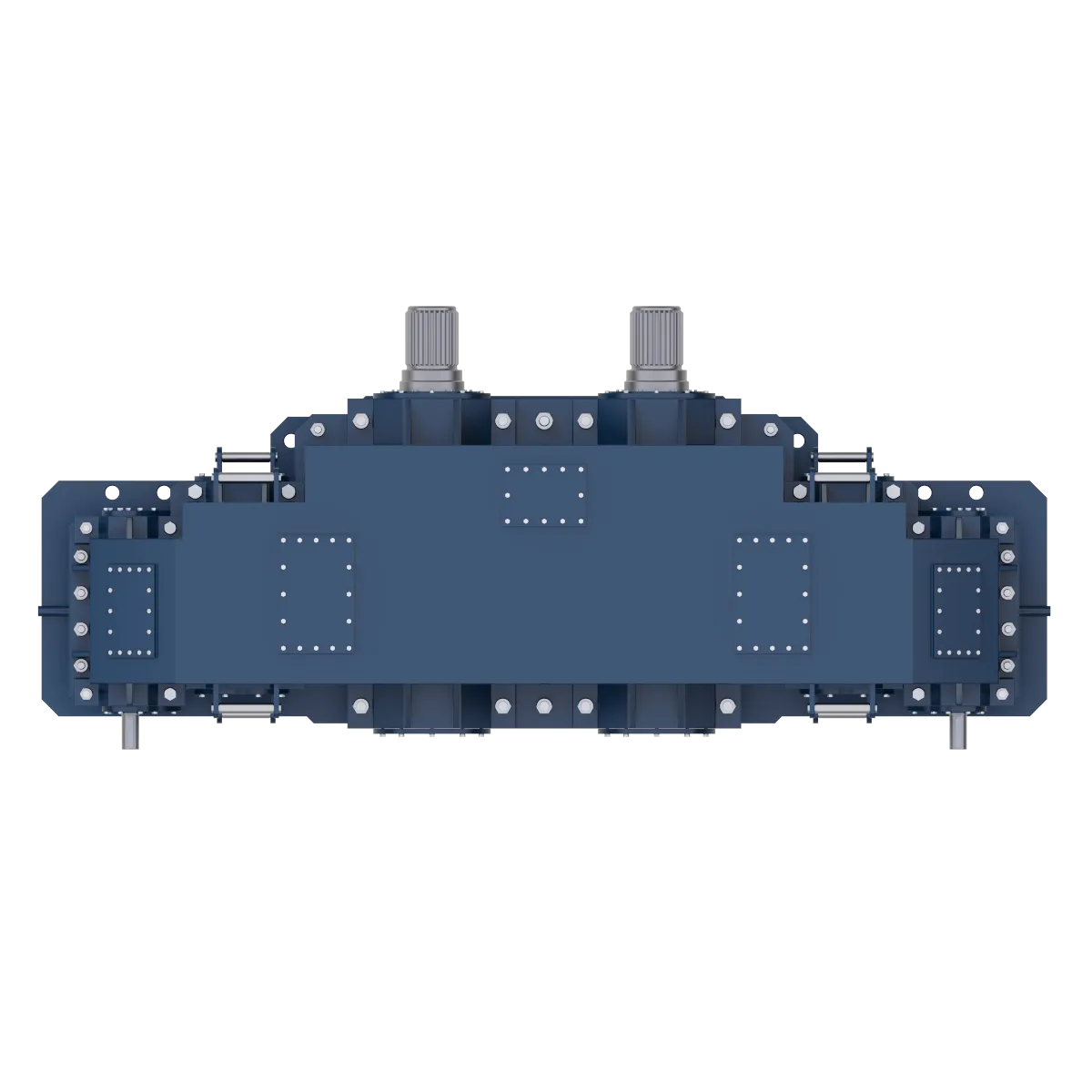

Цилиндрический-горизонтальный редуктор состоящий из двух трехступенчатых редукторов, связанных синхронизатором.

Область применения
Предназначены для увеличения крутящего момента и уменьшения частоты вращения

Description
Условия применения редуктора

Нагрузка постоянная знакопеременная;

Вращение валов в любую сторону;

Частота вращения входного вала от 750 до 1500 об/мин;

Горизонтальное расположение редуктора опорной плоскостью вниз;

Пример обозначения редуктора при заказе

2Ц3Ш – 4790 – 25 – 12 ЦЦ У2
2Ц3Ш – тип редуктора
4790 – межосевое расстояние
25 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения
Characteristics
- Parameter
- Value
- Reducer transmission type
- Cylindrical
- Number of transmission stages
- Three stage
- Axle arrangement
- Parallel
- Gear ratio
- 48; 40
- Torque N*m
- 480000
- Total center distance, mm
- 4790
- Assembly options
- 11; 12; 13; 14; 15; 21; 23; 22; 24; 25; 31; 32; 33; 34; 35
- Weight, kg
- 34400
Dimensions
Габариты редуктора

Description
Characteristics
Dimensions

Условия применения редуктора

Нагрузка постоянная знакопеременная;
Вращение валов в любую сторону;
Частота вращения входного вала от 750 до 1500 об/мин;
Горизонтальное расположение редуктора опорной плоскостью вниз;

Пример обозначения редуктора при заказе

2Ц3Ш – 4790 – 25 – 12 ЦЦ У2

2Ц3Ш – тип редуктора

4790 – межосевое расстояние

25 – номинальное передаточное число

12 – вариант сборки

ЦЦ – вариант исполнения конца входного и выходного вала соответственно

У2 – климатическое исполнение и категория размещения

Parameter
Value
Reducer transmission type
Cylindrical
Number of transmission stages
Three stage
Axle arrangement
Parallel
Gear ratio
40; 48
Torque N*m
480000
Total center distance, mm
4790
Assembly options
11; 12; 13; 14; 15; 21; 22; 23; 24; 25; 31; 32; 33; 34; 35
Weight, kg
34400

Габариты редуктора
