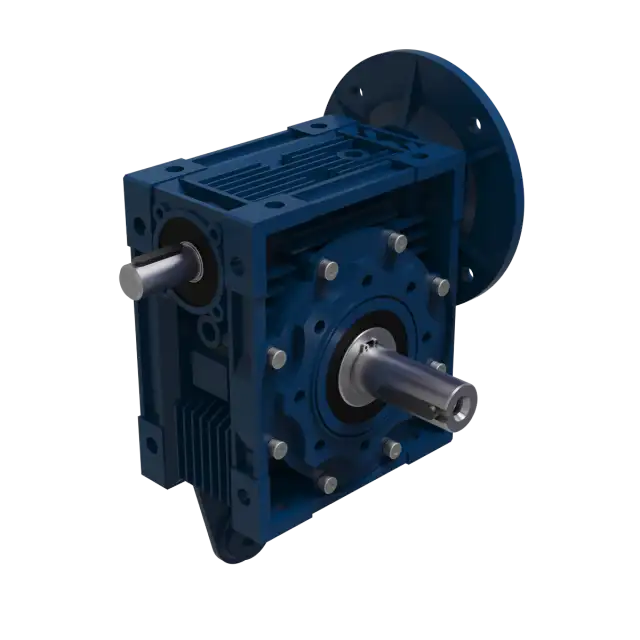

NMRV-030
-
Конструктивные особенности
-
Для удобства крепления редуктора NMRV к изделию на корпусе со всех сторон имеются крепежные отверстия. Ребристая поверхность корпуса редуктора имеет достаточную площадь для теплоотвода и обеспечивает необходимую теплоотдачу без применения дополнительных охлаждающих устройств. Возможно доукомплектовать червячный редуктор различными опциями: реактивная штанга, монтажный фланец, одно или двух сторонний выходной вал.
-
Область применения
-
Область применения червячных редукторов NMRV очень широка. Их можно встретить в таком оборудовании как насосы, различные типы конвейеров, загрузочные механизмы, подъемники, компрессоры, машины для пищевой промышленности (мешалки, мясорубки, резаки) и т.п.
-
Описание
Примечание
Червячные редукторы NMRV-030 могут обеспечивать передаточные отношения (i) от 7,5 до 80 и применяться с электродвигателями мощностью (Р1) от 0,06 до 0,25 кВт, при этом синхронная частота вращения (n1) электродвигателей варьируется от 1500 до 3000 об/мин. Редуктор NMRV-030 может комплектоваться электродвигателями изготовленными по Евростандарту IEC либо по ГОСТ, что дает преимущество для отечественного рынка. Корпус червячного редуктора NMRV-030 изготавливается из высококачественного алюминия путем высокоточного литья под давлением, что придает ему прочность и герметичность. Червячный вал изготавливается из стали с последующей термической обработкой, а венец червячного колеса из специального износостойкого бронзового сплава. Благодаря герметичности корпуса редуктора NMRV-030 есть возможность использования его в экологически чистом производстве, в том числе и в пищевой промышленности. Редуктор червячный NMRV-030 предназначен для режимов работы как кратковременной, так и постоянной до 24 часов в сутки.
Для подбора редуктора по вашим параметрам нашими специалистами разработан удобный сервис: подбор редуктора NMRV
Пример обозначения редуктора при заказе
NMRV_030_20_63IMB5_1SH1R_0_0_B3_TK_AB
NMRV - тип червячного редуктора
030 - типоразмер
20 - передаточное отношение
63IMB5 - типоразмер фланца под электродвигатель
1SH1R - вариант исполнения червячного вала
В3 - монтажное исполнение редуктора
Опции:
ТК - наличие реактивной штанги
АВ - цилиндрический выходной вал
-
Характеристики
-
Параметр
-
Значение
- Тип передачи редуктора
- Червячный
- Количество ступеней передачи
- Одноступенчатый
- Расположение осей
- Перекрестное
- Передаточное отношение
- 15; 25; 100; 10; 20; 40; 50; 80; 30; 7.5
- Крутящий момент Н*м
- 25.3
- Суммарное межосевое расстояние, мм
- 30
- Масса, кг
- 1.3
-
-
Габариты
Описание
Характеристики
Габариты
Примечание
Червячные редукторы NMRV-030 могут обеспечивать передаточные отношения (i) от 7,5 до 80 и применяться с электродвигателями мощностью (Р1) от 0,06 до 0,25 кВт, при этом синхронная частота вращения (n1) электродвигателей варьируется от 1500 до 3000 об/мин. Редуктор NMRV-030 может комплектоваться электродвигателями изготовленными по Евростандарту IEC либо по ГОСТ, что дает преимущество для отечественного рынка. Корпус червячного редуктора NMRV-030 изготавливается из высококачественного алюминия путем высокоточного литья под давлением, что придает ему прочность и герметичность. Червячный вал изготавливается из стали с последующей термической обработкой, а венец червячного колеса из специального износостойкого бронзового сплава. Благодаря герметичности корпуса редуктора NMRV-030 есть возможность использования его в экологически чистом производстве, в том числе и в пищевой промышленности. Редуктор червячный NMRV-030 предназначен для режимов работы как кратковременной, так и постоянной до 24 часов в сутки.
Для подбора редуктора по вашим параметрам нашими специалистами разработан удобный сервис: подбор редуктора NMRV
Пример обозначения редуктора при заказе
NMRV_030_20_63IMB5_1SH1R_0_0_B3_TK_AB
NMRV - тип червячного редуктора
030 - типоразмер
20 - передаточное отношение
63IMB5 - типоразмер фланца под электродвигатель
1SH1R - вариант исполнения червячного вала
В3 - монтажное исполнение редуктора
Опции:
ТК - наличие реактивной штанги
АВ - цилиндрический выходной вал
-
Параметр
-
Значение
- Тип передачи редуктора
- Червячный
- Количество ступеней передачи
- Одноступенчатый
- Расположение осей
- Перекрестное
- Передаточное отношение
- 7.5; 10; 15; 20; 25; 30; 40; 50; 80; 100
- Крутящий момент Н*м
- 25.3
- Суммарное межосевое расстояние, мм
- 30
- Масса, кг
- 1.3
