CSNC-175

В избранное

CSNC-175

Конструктивные особенности

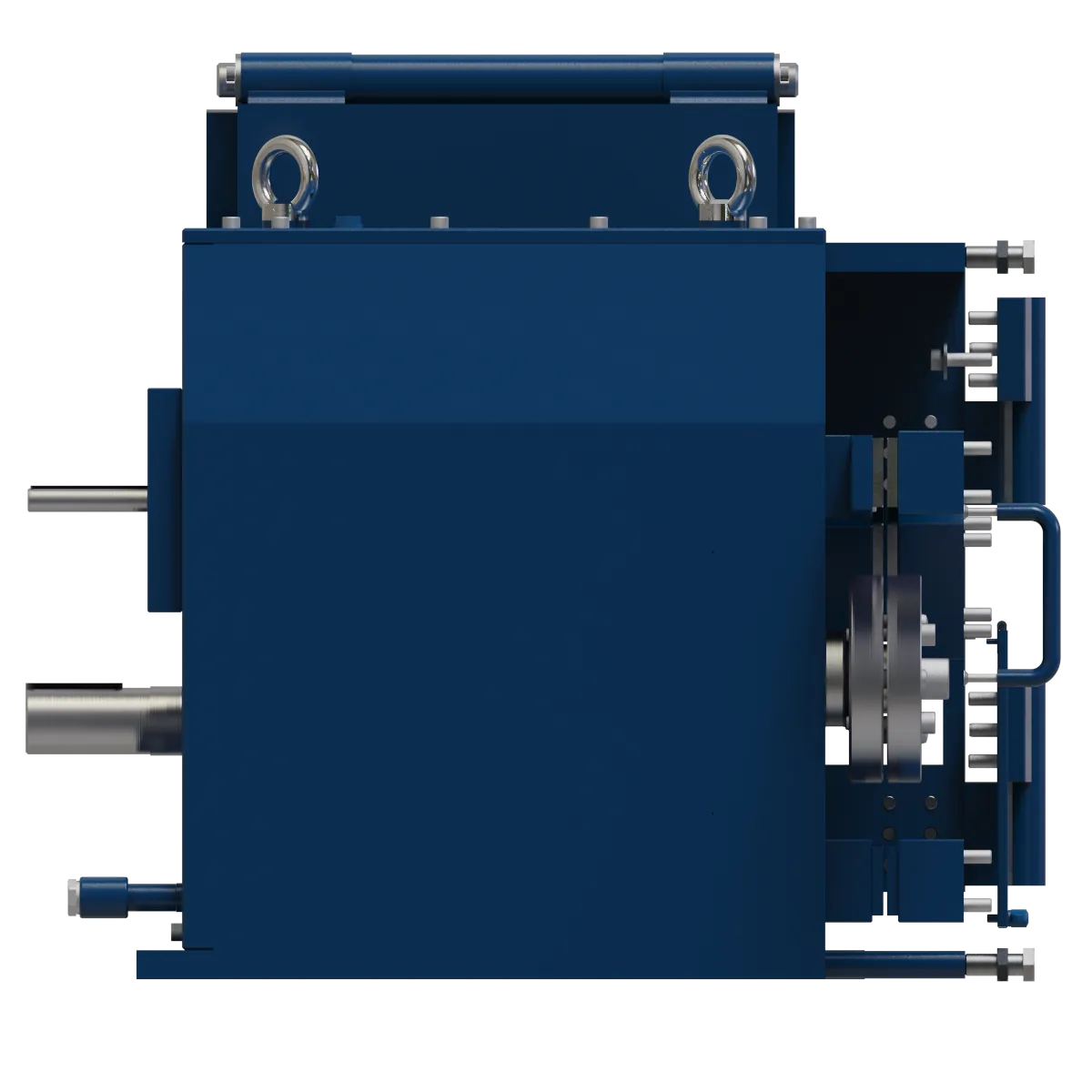

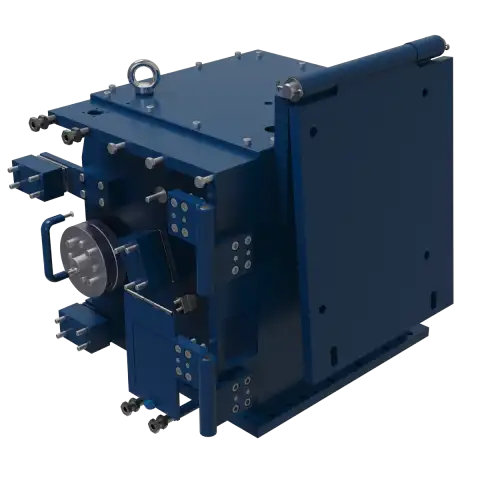

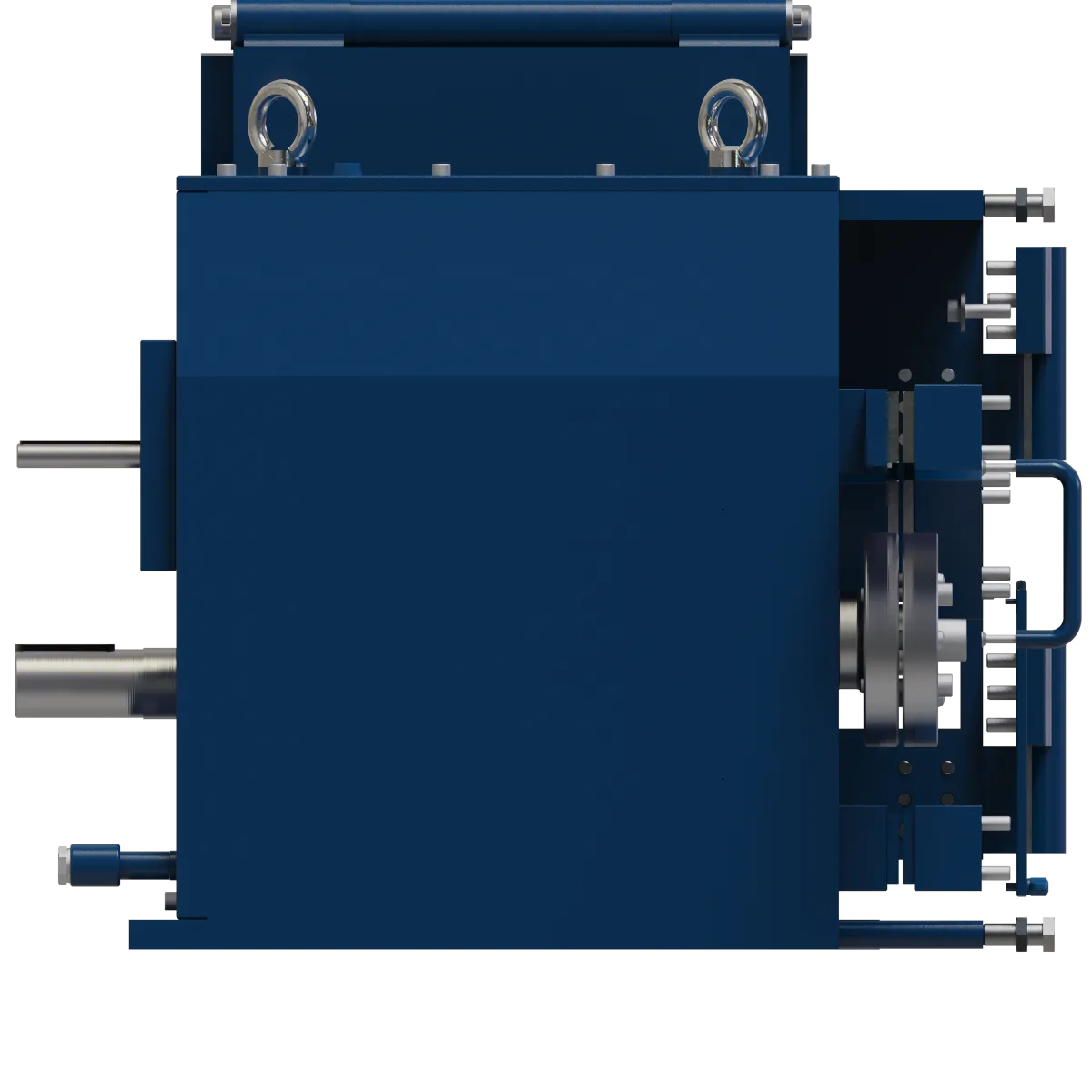

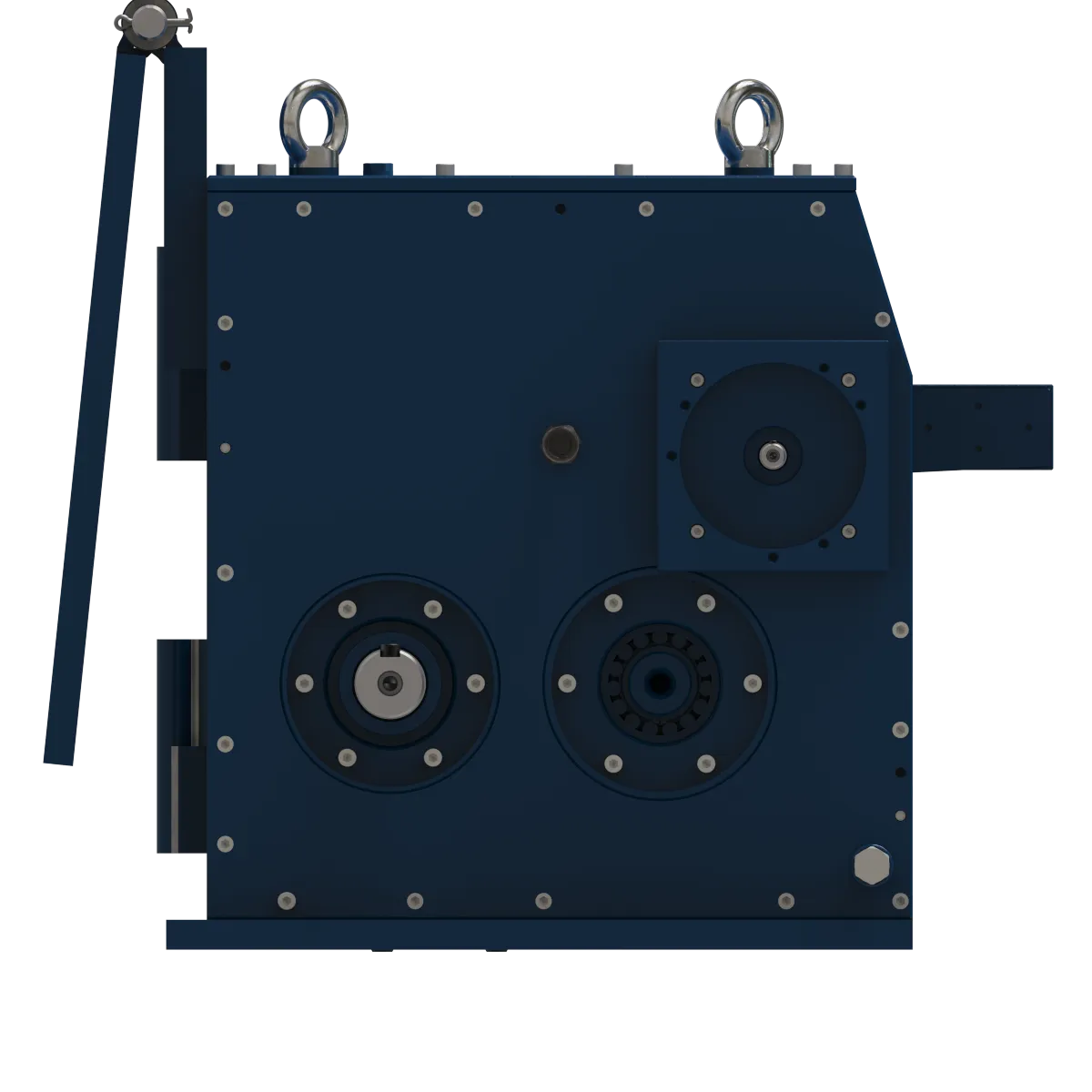

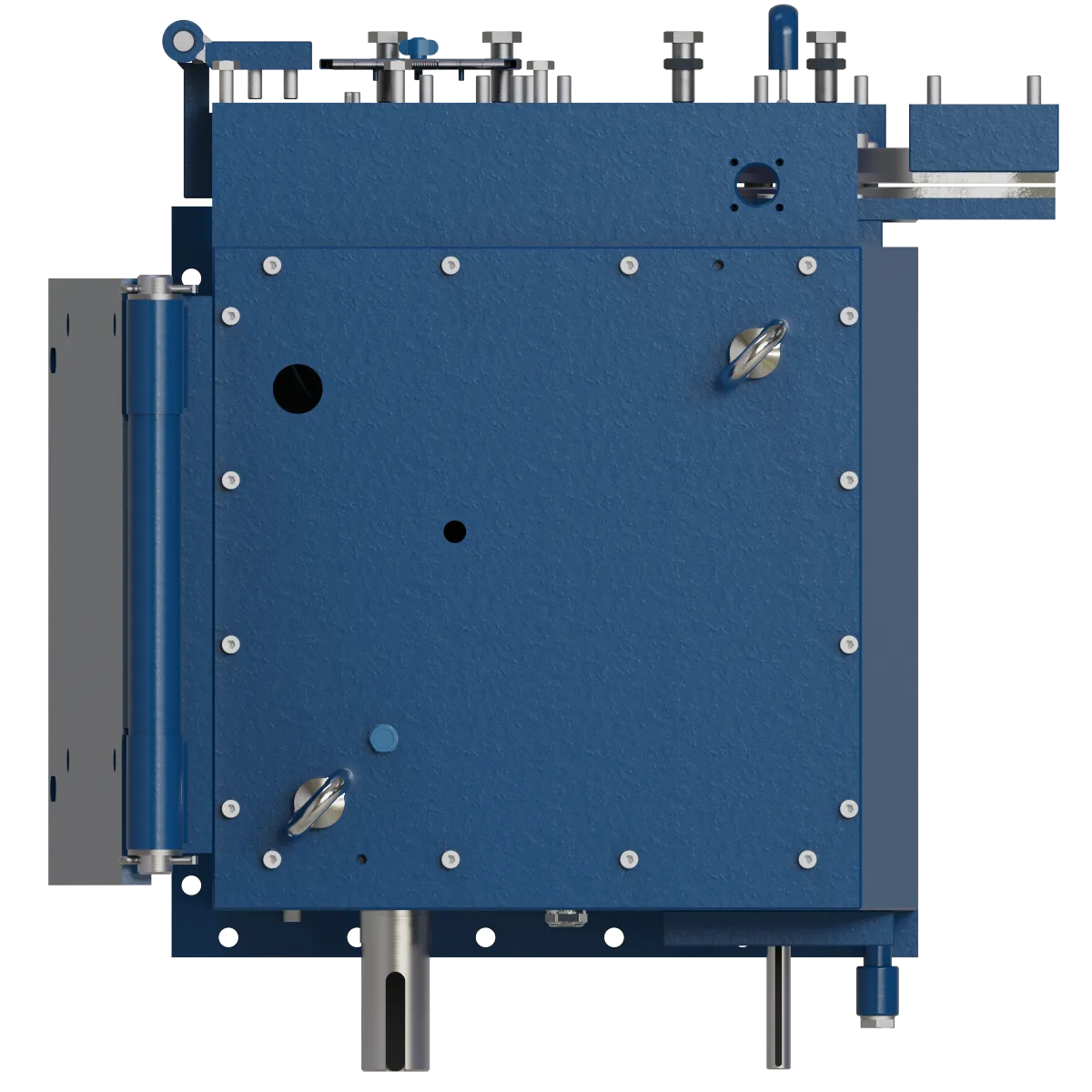

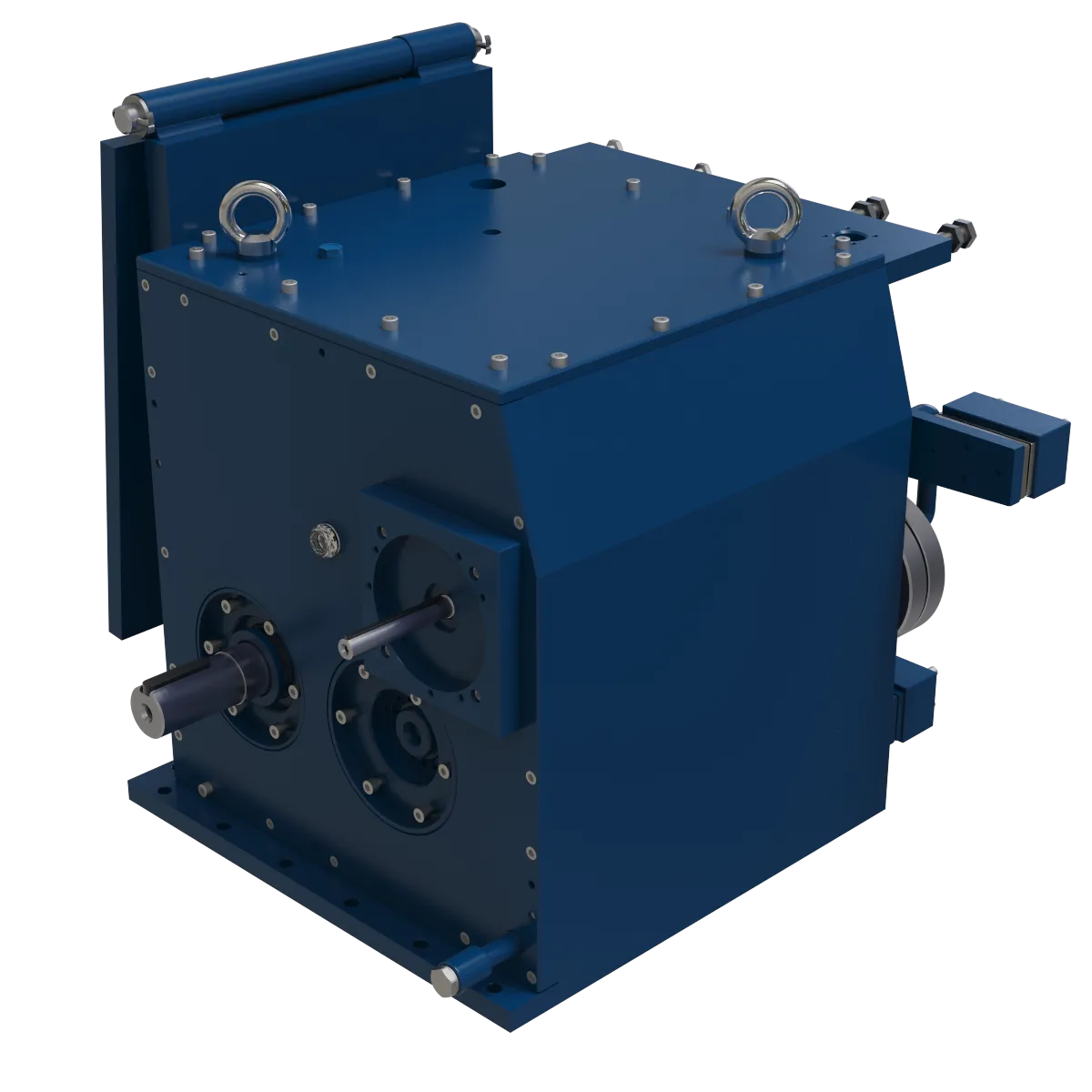

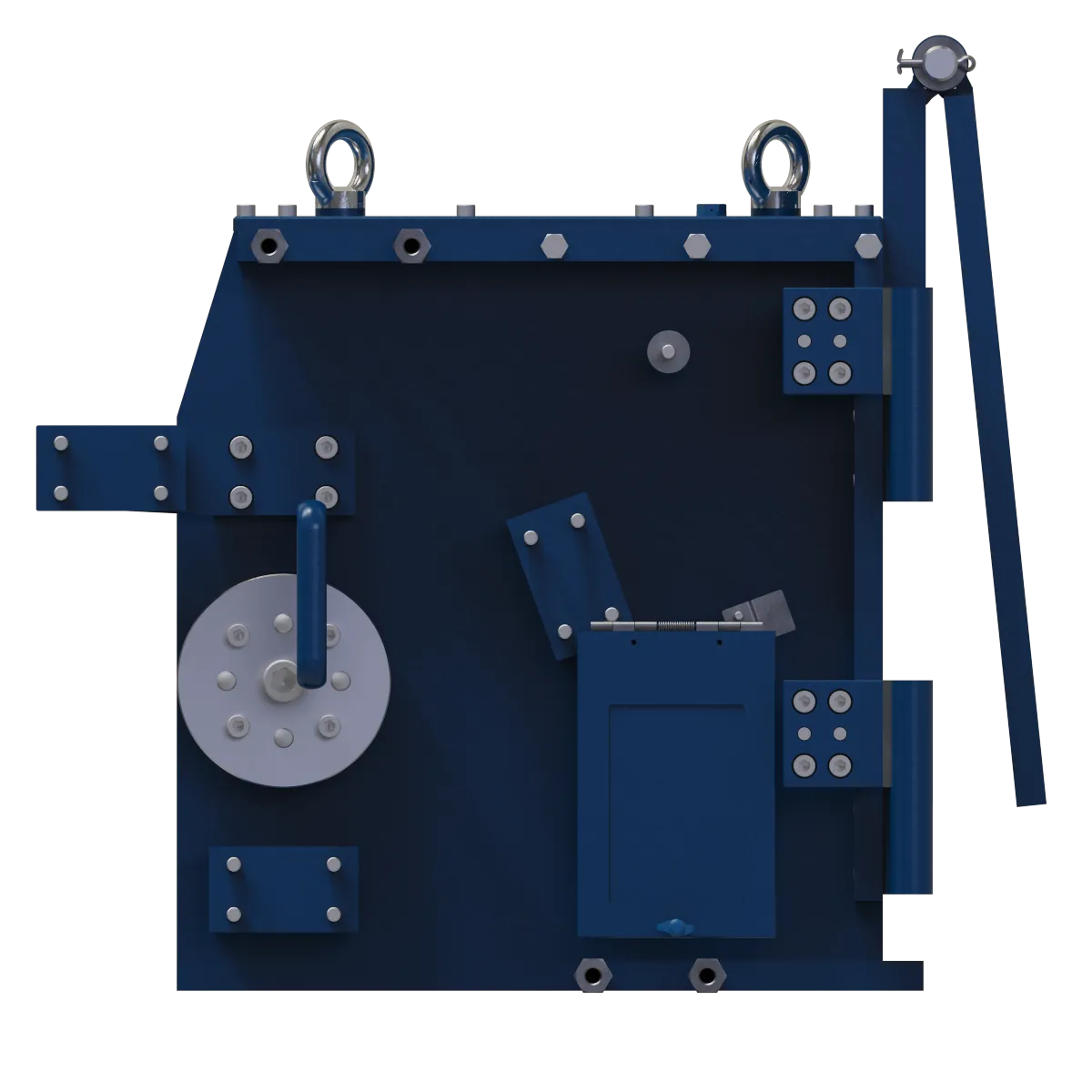

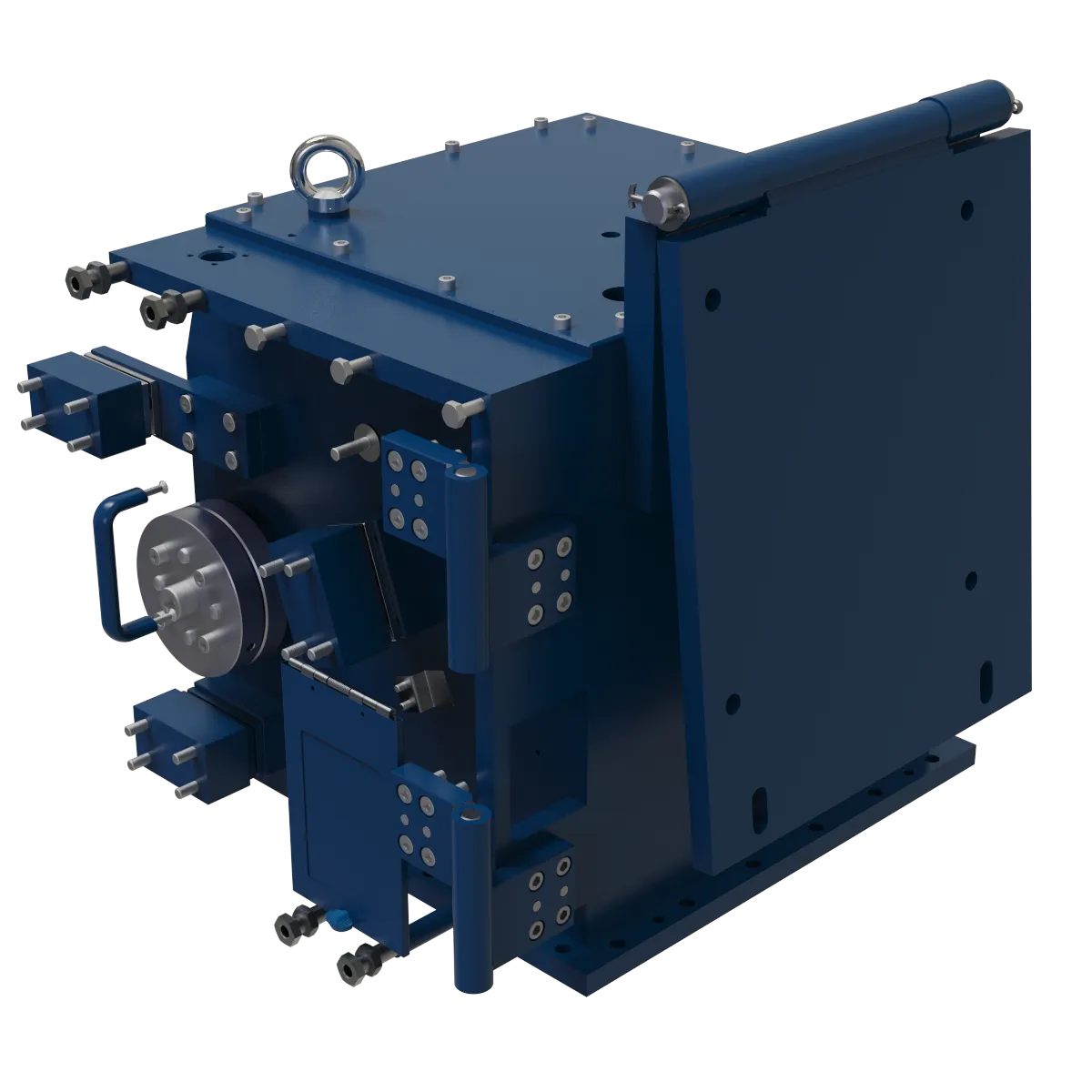

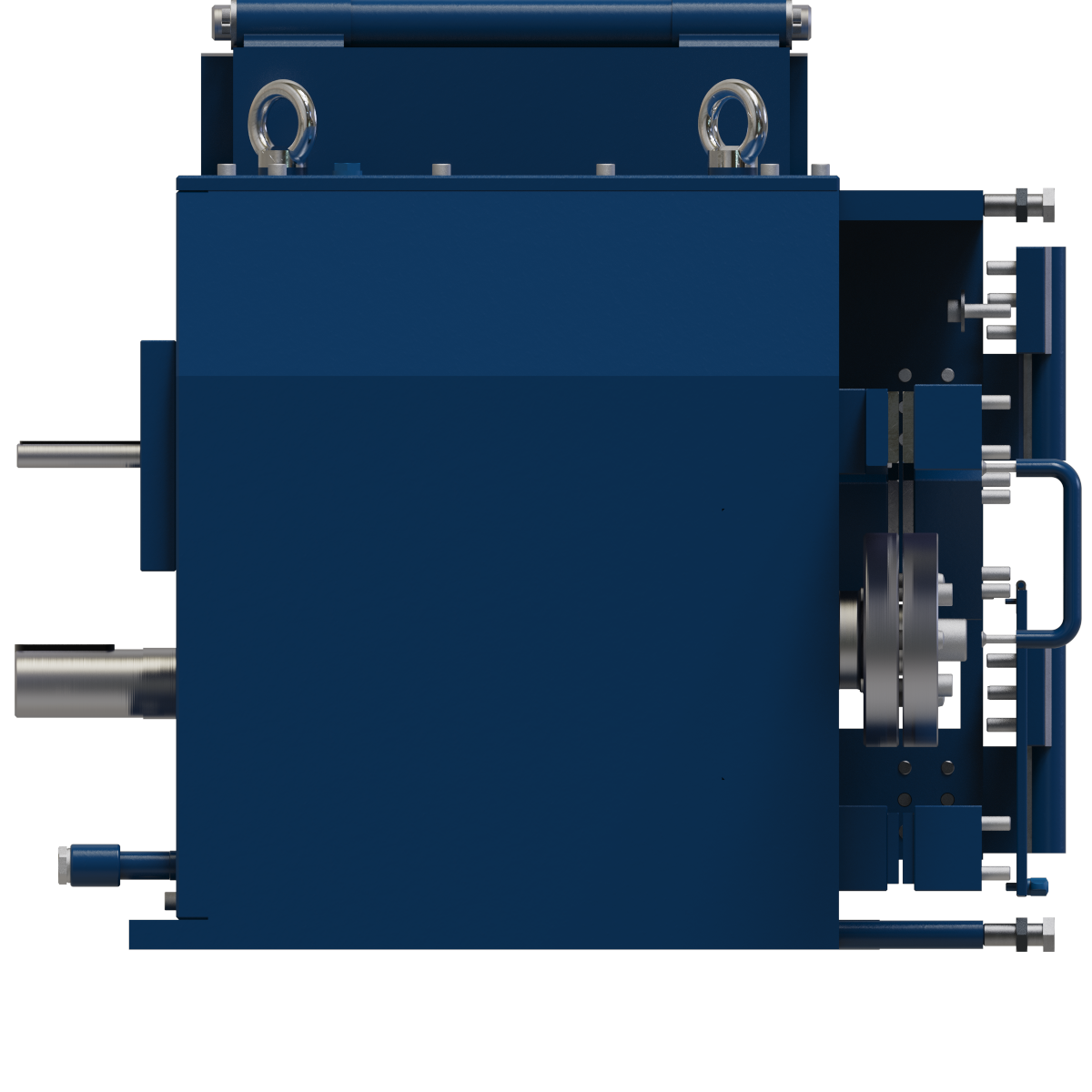

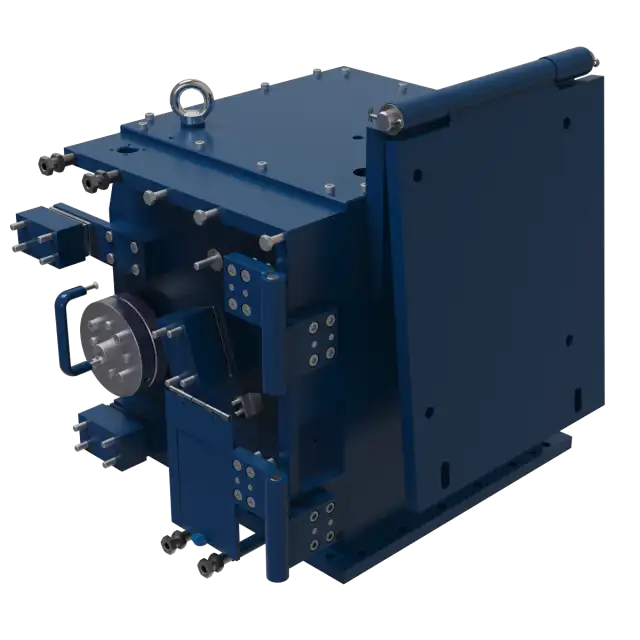

Специальный редуктор для отрезного станка. Цилиндрический двухступенчатый

Область применения
Редуктор пилы для отрезной машины устанавливаемый на станок. Предназначен для применения в промышленных отраслях.

Описание

Примечание

Данный редуктор является аналогом оборудования CSNC-175, произведенного индийской компанией.
Редуктор используется в качестве привода отрезного станка дискового типа.
Наше оборудование разработано с учетом тяжелых условий работы и обладает повышенной износостойкостью деталей и простотой их технического обслуживания.
Корпус редуктора был изготовлен путем сварки стальных элементов, что обеспечивает износостойкость и прочность деталей, которые успешно выдерживают ударные нагрузки. Монтаж оборудования происходит посредством опорной площадки.
Смазка зубчатых зацеплений происходит методом окунания в масляную ванну картера корпуса редуктора.
По количеству ступеней редуктор является двуступенчатым, по типу передачи – цилиндрическим. Быстроходный вал – цилиндрическим со шпоночным пазом, тихоходный – фланцевый. Зубчатые колеса произведены из легированных цементируемых сталей с последующим зубошлифованием.
Уплотнение тихоходного вала – манжетное, быстроходного – также манжетное.
Для обозначенного редуктора используется смазка минеральными маслами, поскольку данный редуктор технологически прост и надежен. Редуктор оснащен системой подачи масловоздушной смеси в зону реза металла.
С целью контроля уровня масла используется смотровое окно, которое также служит как для контроля сборки, так и периодических осмотров редуктора при эксплуатации.
Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе, эпоксидной двухкомпонентной краской, содержащей противокоррозионные пигменты.
Характеристики
- Параметр
- Значение
- Тип передачи редуктора
- Цилиндрический
- Количество ступеней передачи
- Двухступенчатый
- Расположение осей
- Параллельное
- Передаточное отношение
- 5.7
- Крутящий момент Н*м
- 2000
- Суммарное межосевое расстояние, мм
- 295
- КПД, отн.ед.
- 0.96
- Масса, кг
- 550
Габариты
Чертеж редуктора

Описание
Характеристики
Габариты

Примечание

Данный редуктор является аналогом оборудования CSNC-175, произведенного индийской компанией.

Редуктор используется в качестве привода отрезного станка дискового типа.

Наше оборудование разработано с учетом тяжелых условий работы и обладает повышенной износостойкостью деталей и простотой их технического обслуживания.

Корпус редуктора был изготовлен путем сварки стальных элементов, что обеспечивает износостойкость и прочность деталей, которые успешно выдерживают ударные нагрузки. Монтаж оборудования происходит посредством опорной площадки.

Смазка зубчатых зацеплений происходит методом окунания в масляную ванну картера корпуса редуктора.

По количеству ступеней редуктор является двуступенчатым, по типу передачи – цилиндрическим. Быстроходный вал – цилиндрическим со шпоночным пазом, тихоходный – фланцевый. Зубчатые колеса произведены из легированных цементируемых сталей с последующим зубошлифованием.

Уплотнение тихоходного вала – манжетное, быстроходного – также манжетное.

Для обозначенного редуктора используется смазка минеральными маслами, поскольку данный редуктор технологически прост и надежен. Редуктор оснащен системой подачи масловоздушной смеси в зону реза металла.

С целью контроля уровня масла используется смотровое окно, которое также служит как для контроля сборки, так и периодических осмотров редуктора при эксплуатации.

Корпус редуктора покрыт двухкомпонентным грунтом на полиуретановой основе, эпоксидной двухкомпонентной краской, содержащей противокоррозионные пигменты.
